Remplacement des tambours (RTx)
Suite de la page précédente.

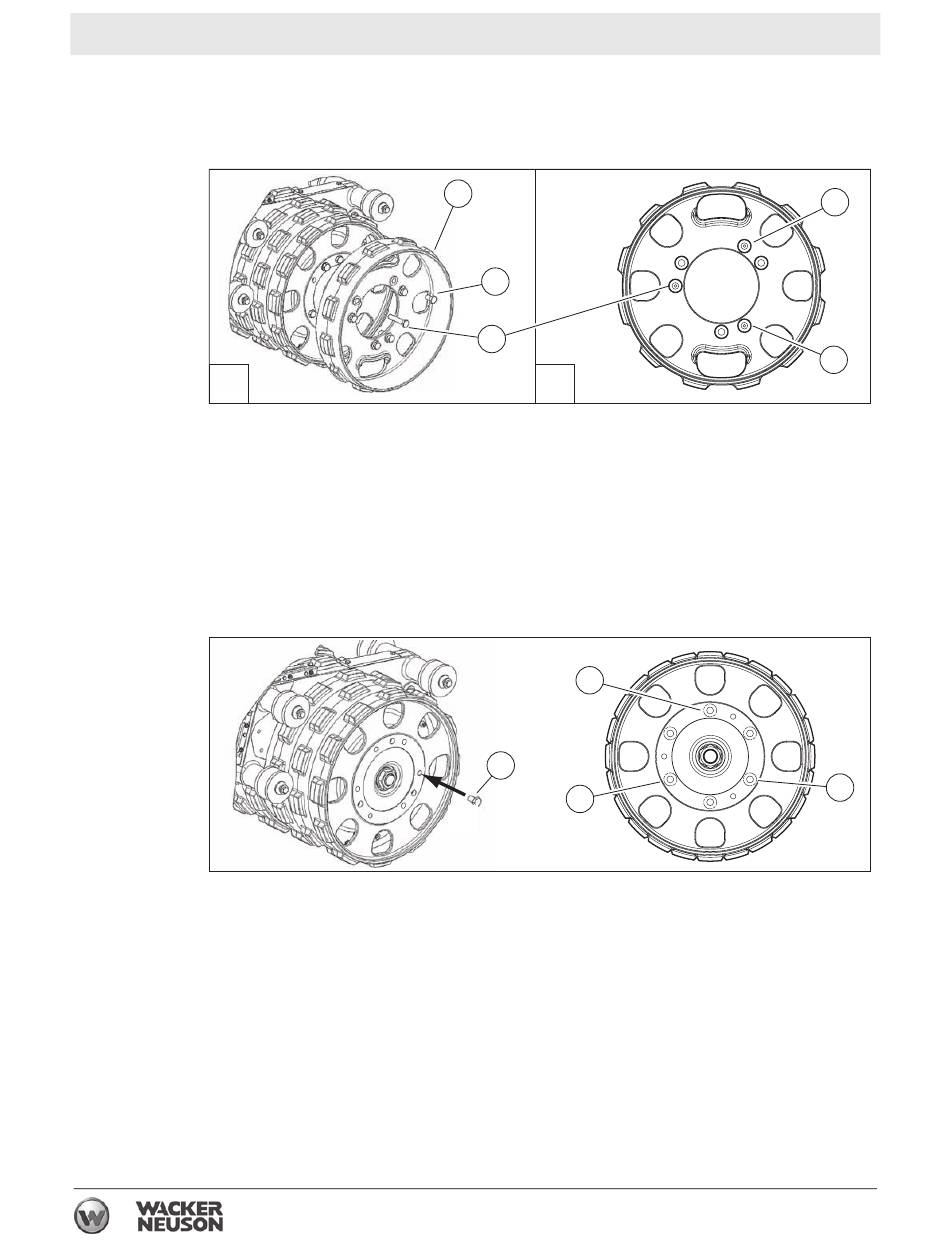

3. Chaque tambour est équipé d'une extension de tambour (b) à.chaque
extrémité. Comme illustré dans la vue "A" ci-dessous, retirez les (3) vis M16 x
25 (c) et les (3) vis M16 x 80 (d) de chacune des extensions de tambour.
A
4. Déposez les extensions de tambour.
a. Comme illustré dans la vue "B" ci-dessus, insérez les vis M16 x 80 dans les
orifices filetés "provisoires" sur les extensions de tambour. Rangez au
stockage les extensions de tambour, avec les vis installées, pour une
utilisation future.
b. Conservez les vis M16 x 25 à portée de main pour utilisation à la prochaine
étape.
5. Réinstallez les vis M16 x 25 (c) sur les tambours aux emplacements indiqués.
Serrez les vis au couple de 167 Nm (123 livre-pieds).
Cette procédure continue sur la page suivante.
b
c
d
B
c
c
c
78
RT / RTx
d
d
wc_gr009886
c
wc_gr009887
