Le menu "System" permet non seulement de configurer les paramètres principaux de l'unité de contrôle, mais aussi
d'afficher les informations et de scanner les transmetteurs connectés.
5.3.1
Scan
Ce menu permet de scanner des transmetteurs connectés à la centrale, en écrasant les données acquises
précédemment si un premier scanning a déjà été effectué.
En suivant les indications à l'écran on scanne les transmetteurs connectés.
ATTENTION !
- Avant de scanner les dispositifs connectés, vérifiez la vitesse de communication
des transmetteurs connectés et, le cas échéant, réglez correctement le paramètre
d'installation "Speed" qui est dans le menu "Serial port". Les transmetteurs connectés
doivent avoir la même vitesse de communication.
- L'unité de contrôle n'accepte pas plus de 32 transmetteurs connectés en réseau.
- Quand la procédure d'auto-apprentissage a commencé, elle NE peut PAS être interrompue.
- Si un réglage est modifié sur un transmetteur ou si celui-ci est remplacé, il faut scanner
à nouveau les transmetteurs pour détecter les variations.

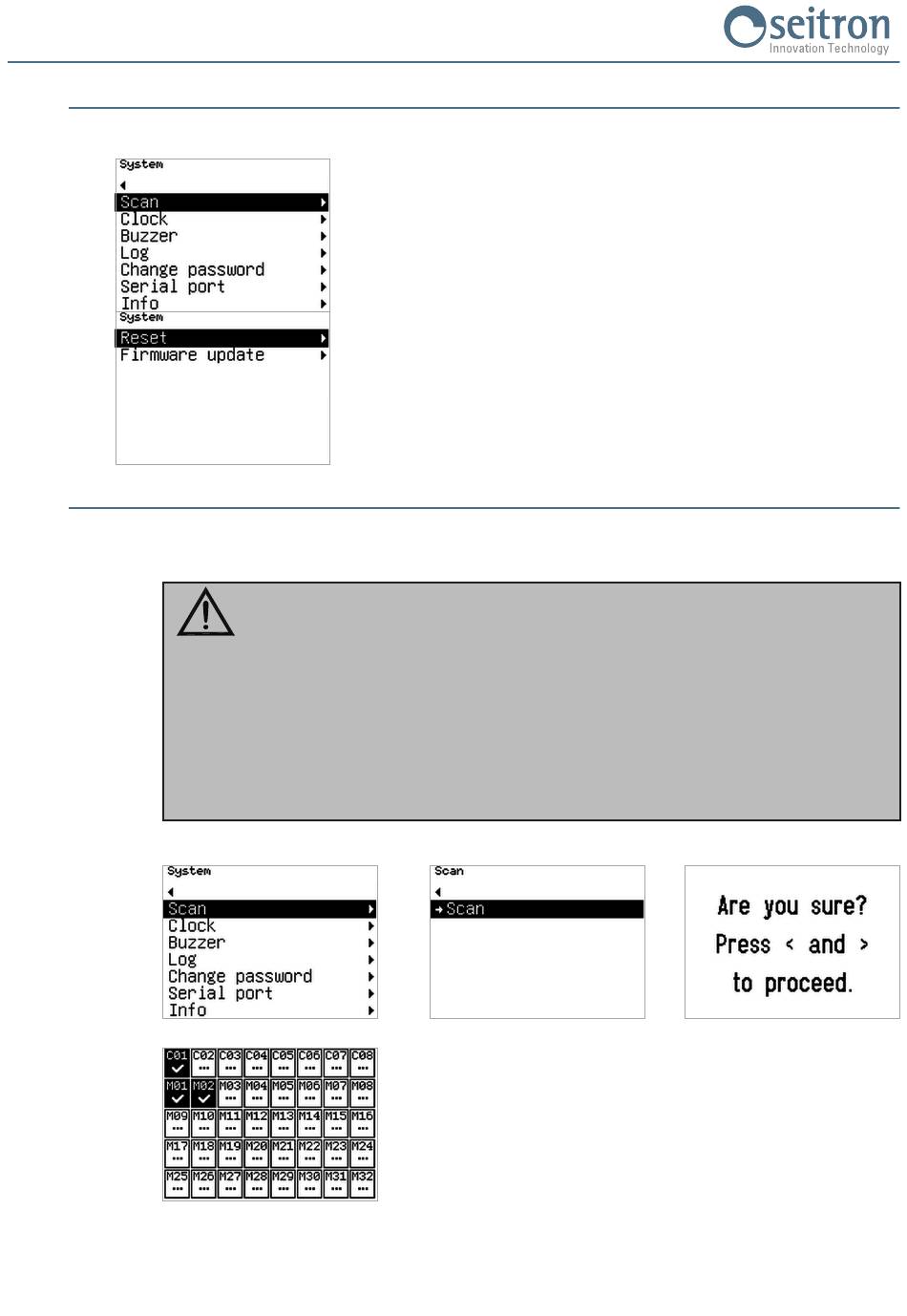

La séquence à suivre pour scanner les transmetteurs connectés à l'unité de contrôle est celle-ci :
À chaque case correspond un transmetteur : les 8 premiers identifiés par un
C correspondent aux transmetteurs potentiellement connectés aux entrées
4 .. 20 mA de l'unité de contrôle, tandis que les 32 suivants identifiés avec un
M sont des transmetteurs potentiellement connectés au réseau RS 485 avec
le protocole de communication MODBUS
Les symboles à l'intérieur des cases identifient l'état du transmetteur
respectif :
... : scanning en cours ;
x : transmetteur non détecté ;
v : transmetteur détecté.
27
RTU.
®
