pour le niveau de préalarme et elle affiche ou non les informations sur la fin de l'état de préalarme en fonction du paramètre
"Info event" dans le menu "System =>Log". L'évènement de Préalarme reste en mémoire sur l'écran d'enregistrement
présent dans le menu "System" , pour être consulté ultérieurement si nécessaire.
Voir les paragraphes "3.2 Stockage et affichage des évènements anormaux" et "3.3 Réinitialisation des alarmes" pour
tous les détails sur la reprise du fonctionnement habituel de la centrale après un évènement anormal.
4.3
Seuil d'alarme
L'unité de contrôle gère les évènements d'alarme par l'intermédiaire de deux relais de sortie AL1 et/ou AL2, avec
contacts inverseurs (SPDT). Le signalement de l'évènement Alarm1 est toujours précédé du signalement de l'évènement
Prealarm, étant donné que le seuil de préalarme est toujours réglé pour être mineur du seuil d'alarme.
Il s'ensuit que le signalement de l'évènement Alarm2 est toujours précédé du signalement d'un évènement Alarm1,
puisque le seuil de l'alarme 1 est toujours être réglé pour être mineur du seuil de l'alarme 2.
En cas d'atteinte du seuil d'alarme 1 et/ou d'alarme 2 l'unité de contrôle active le relais d'alarme 1 et/ou d'alarme 2,
la LED rouge ALR1 et/ou ALR2 clignote et l'écran affiche une vue d'ensemble des évènements où on peut localiser les
évènements et les transmetteurs impliqués dans cette anomalie.
La séquence des alertes de Prealarm à Alarm2 est illustrée ci-dessous.
Une condition de préalarme est détectée :
Autrement, depuis l'écran de synthèse des évènements, en appuyant pendant 3 secondes sur la touche de réinitialisation
externe (eRST), l'unité de contrôle affiche directement l'écran principal sans passer par l'écran d'enregistrement.

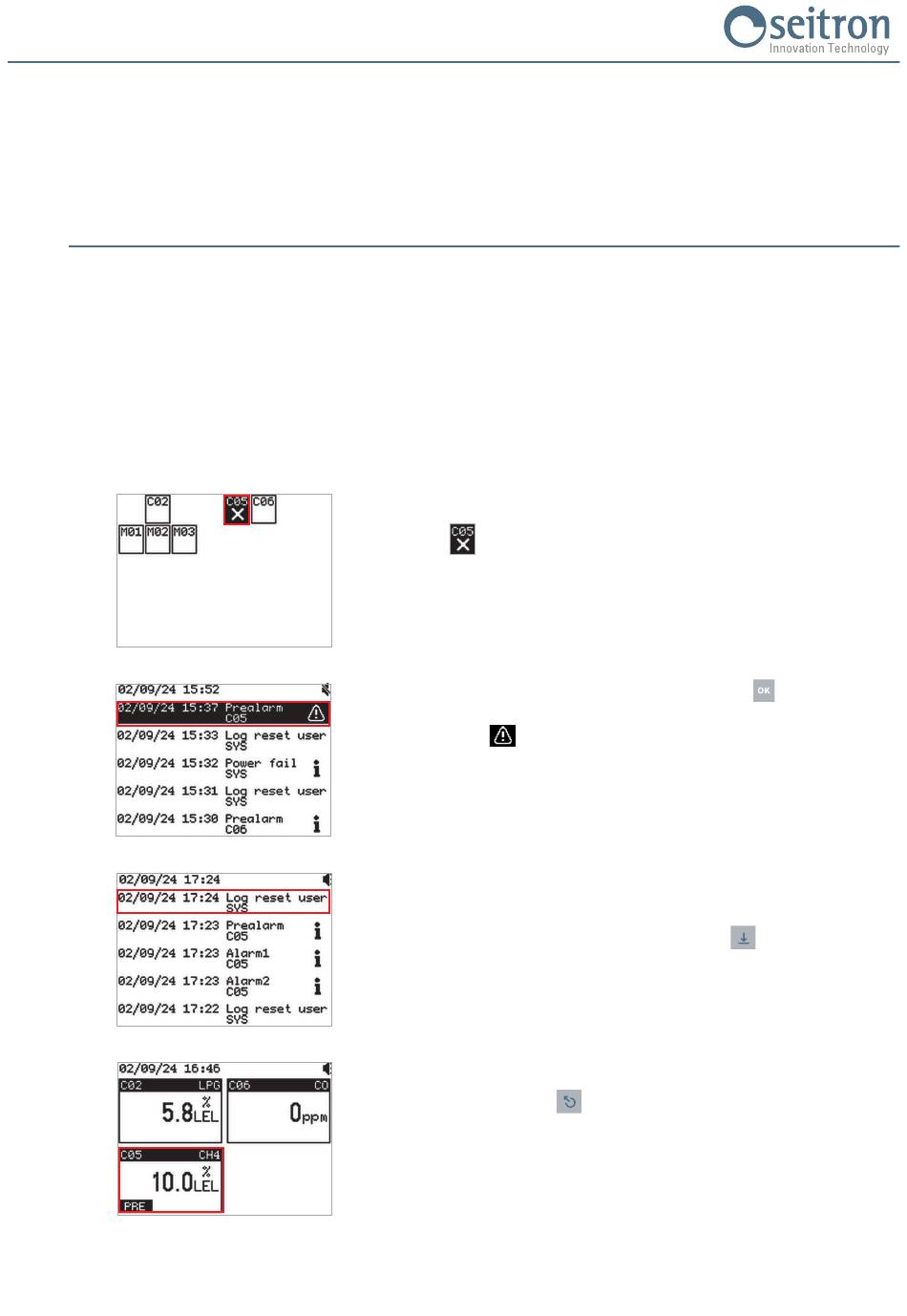

Le transmetteur qui a détecté la condition anormale est identifié par un X clignotant
sur fond noir :
, tandis que les autres n'affichent que l'identifiant numérique du
capteur.
Dans cet exemple, le système compte 6 transmetteurs connectés dont le C05 qui
a généré un évènement (dans ce cas, il signale le dépassement du seuil d'alarme 1
et/ou 2).
Depuis l'écran de synthèse des évènements, en appuyant sur
d'enregistrement contenant les informations relatives à l'évènement de préalarme,
signalées par l'icône
.
Les données suivantes y sont affichées :
- La date et l'heure auxquelles s'est vérifié l'évènement Prealarm.
- L'identifiant numérique / le nom du transmetteur qui a généré l'évènement de
préalarme (dans l'exemple C05).
Depuis l'écran d'enregistrement, appuyez sur la touche
pour réinitialiser ; l'état de préalarme reste actif.
Appuyez ensuite sur la touche
revenir à l'écran principal (celui qui affiche les cases relatives aux transmetteurs
avec les mesures de concentration). Le transmetteur qui a généré l'évènement de
préalarme est identifié par le mot PRE dans le coin inférieur gauche.
12
(sortie) pour quitter l'écran d'enregistrement et
, on passe à l'écran
pendant 3 secondes
