Paramètres relatifs à un transmetteur connecté au réseau RS 485 avec protocole de communication MODBUS
Les paramètres spécifiques des transmetteurs connectés au réseau RS 485 ne sont pas modifiables car ils proviennent
directement de l'unité de contrôle, tandis que les autres, relatifs à l'unité de mesure et aux différents seuils d'alarme et
préalarme peuvent être modifiés.

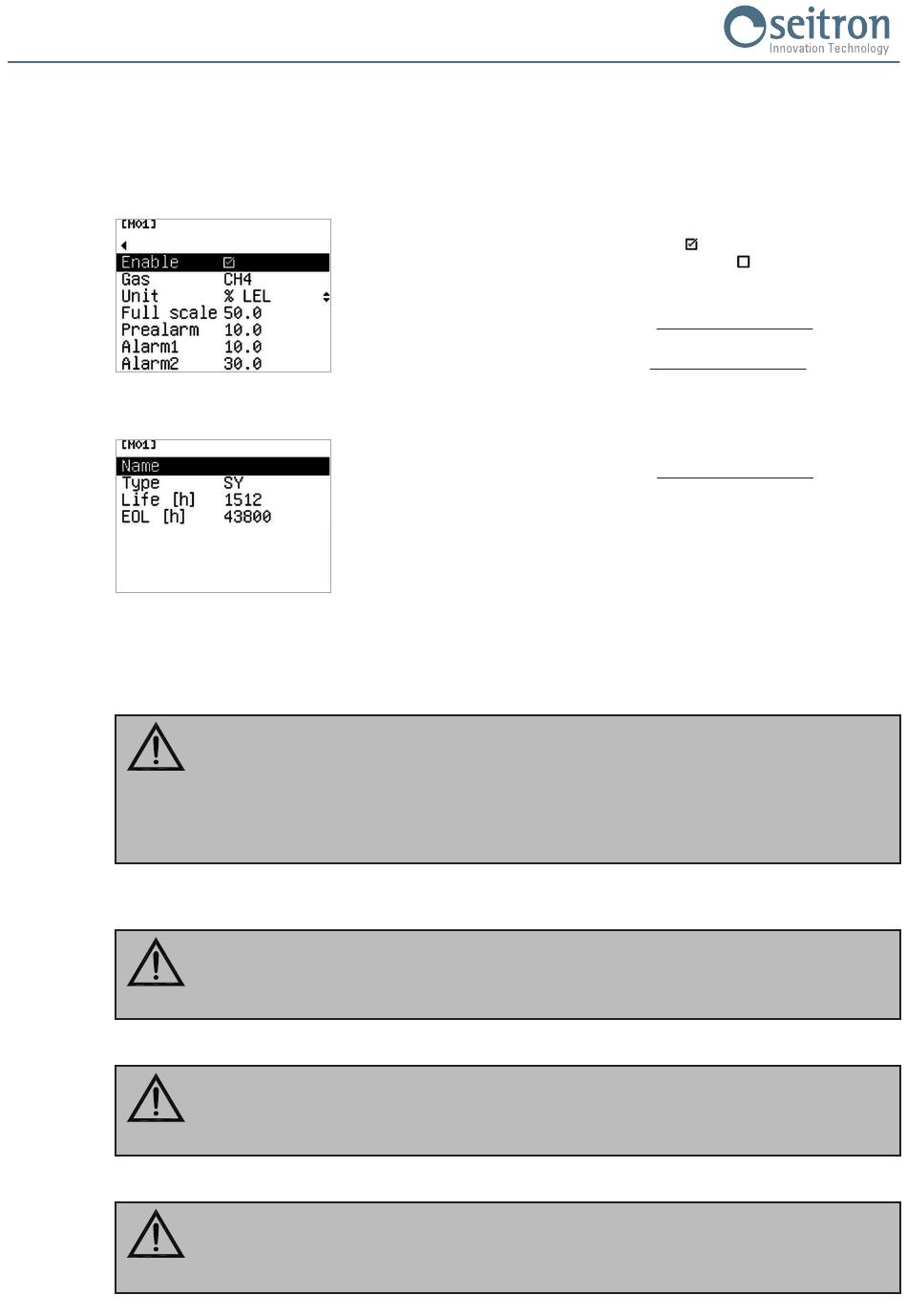

Exemple se rapportant à un transmetteur connecté au réseau RS 485 à l'adresse 01, affichée à l'écran sous la forme
"M01".
1 La valeur à saisir est la valeur de la pleine échelle (en % L.E.L. pour les gaz combustibles, en ppm pour tous les
autres) que le trasmetteur 4 .. 20 mA lorsqu'il règle sa valeur de courant maximale, c'est-à-dire 20 mA.
Cela permet d'afficher l'indication correcte sur l'écran de l'unité de contrôle. La centrale convertit proportionnellement
toutes les valeurs entre 4 et 20 mA en la valeur correcte a partir de 0% L.E.L. (ou 0 ppm) à la pleine échelle.
ATTENTION !
- La valeur à définir pour ce paramètre dépend des caractéristiques du transmetteur de gaz, c'est-à-dire de la valeur
de concentration définie lors de la phase de conception comme pleine échelle (20 mA) du transmetteur.
- Si une zone a été sélectionnée à laquelle un émetteur de CO (monoxyde de carbone) est connecté, la centrale
n'affichera aucune valeur à moins de 2,5% de la pleine échelle, afin de compenser les petites dérives du zéro.
2 Réglez le seuil de préalarme en fonction de l'unité de mesure sélectionnée. Il s'agit de la concentration de gaz à partir
de laquelle un premier niveau d'attention est requis parce que l'environnement commence à devenir dangereux.
ATTENTION !
- Le seuil de pré alarme paramétrable ne doit pas dépasser les seuils d'alarme 1 et alarme 2 définis.
3 Réglez le seuil d'alarme 1, en fonction de l'unité de mesure sélectionnée.
ATTENTION !
- Le seuil d'alarme 1 ne doit ni être inférieur au seuil de préalarme ni supérieur au seuil d'alarme 2 définis.
4 Réglez le seuil d'alarme 2, en fonction de l'unité de mesure sélectionnée.
ATTENTION !
- Le seuil d'alarme 2 ne doit pas être inférieur aux seuils de préalarme et d'alarme 1 définis.
Enable:
active / désactive le transmetteur connecté.
- case cochée : transmetteur activé ( )
- case non cochée : transmetteur désactivé ( )
note: si un transmetteur n'est pas activé, la case d'état relative
n'apparaît pas sur l'écran principal.
Gas:
gaz détecté par le transmetteur. Donnée non modifiable.
Unit:
sélection de l'unité de mesure.
Full scale : pleine échelle du transmetteur. Donnée non modifiable.
Prealarm
: réglage du seuil de préalarme du transmetteur.
2
Alarm1
: réglage du seuil d'alarme 1 du transmetteur.
3
Alarm2
: réglage du seuil d'alarme 2 du transmetteur.
4
Name:
choix d'un nom personnalisé pour le transmetteur.
Type:
série du transmetteur connecté. Donnée non modifiable.
Life (h):
temps de fonctionnement du transmetteur (en heures). Lorsque cette
valeur est égale à la valeur EOL, cela signifie que le capteur a rejoint sa
durée de vie maximale et l'unité de contrôle affiche l'état d'alarme EOL
à la place de la valeur de la concentration en gaz.
EOL (h):
durée de vie du capteur (en heure).
23
RTU
®
RYF01M0001SE 044326 261124
