Si les conditions à l'origine de l'activation de l'état de Dépassement d'échelle cessent d'exister, la centrale désactive
ou non les relais et le buzzer en fonction de la configuration du paramètre "Latch" dans le menu "Relays" et "Buzzer" pour
les états de préalarme, alarme 1, alarme 2 et défaut et affiche ou non les informations sur l'arrêt de l'état de Dépassement
d'échelle en fonction de la configuration du paramètre "Info event" dans le menu "System =>Log". L'évènement de
Dépassement d'échelle reste en mémoire sur l'écran d'enregistrement présent dans le menu "System", pour pouvoir être
consulté ultérieurement.
Voir les paragraphes "3.2 Stockage et affichage des évènements anormaux" et "3.3 Réinitialisation des alarmes" pour
tous les détails sur la reprise du fonctionnement habituel de la centrale après un évènement anormal.
Note :
Les alertes de Préalarme, Alarme 1 et Alarme 2 pourraient rester actives si la valeur de la concentration du gaz mesurée
ne descend pas en-dessous des valeurs définies.
4.5

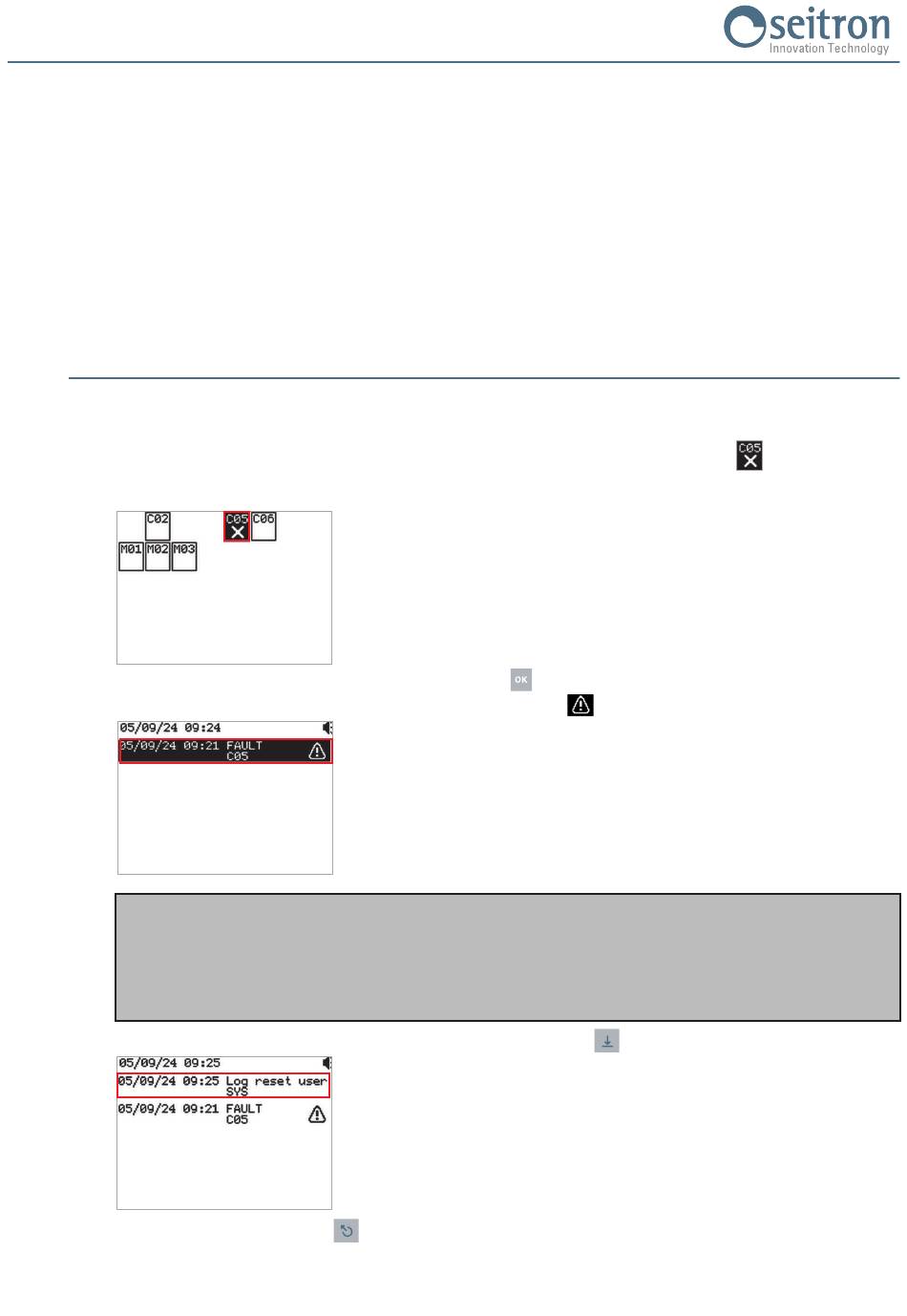

État de fault (défaut d'un capteur)
Cet état est activé si la centrale détecte un défaut interne dans un transmetteur.
Si l'évènement FAULT, est généré, l'unité de contrôle active le clignotement de la LED orange FAULT et l'écran affiche
l'écran de synthèse des évènements où sont affichés les évènements et les transmetteurs impliqués dans l'anomalie.
Le transmetteur qui a détecté la condition anormale est identifié par un X clignotant sur fond noir :
affichent seulement l'identifiant numérique du capteur. Dans l'exemple ci-dessous, le système comprend 6 transmetteurs
connectés, dont le C05 qui a généré l'évènement (dans ce cas-ci, il signale un dysfonctionnement du transmetteur).
Depuis l'écran de synthèse des évènements, appuyez sur
informations relatives à l'évènement de défaut, signalées par l'icône
- L'évènement de défaut peut activer un ou les deux relais auxiliaires (Aux1, Aux2) en fonction de la configuration
du paramètre "Fault" qui fait partie du menu "Relays => Aux1 / Aux2".
- L'activation des relais auxiliaires de sortie Aux1 et/ou Aux2 est signalée par le clignotement des LEDs oranges
AUX1 et/ou AUX2.
- L'activation du buzzer dépend de la configuration du paramètre "Fault" qui fait partie du menu "System => Buzzer".
Depuis l'écran d'enregistrement, appuyez pendant 3 secondes sur la touche
Appuyez ensuite sur la touche
transmetteur qui a généré l'évènement de défaut est identifié par le clignotement du mot FAULT qui remplace la valeur
de la concentration du gaz mesurée.
Les données suivantes y sont affichées :
- La date et l'heure auxquelles s'est vérifié l'évènement FAULT.
- Le nom du transmetteur qui a généré l'évènement de défaut (dans l'exemple le
C05).
(sortie) pour quitter l'écran d'enregistrement et revenir à l'écran principal. Le
16
, pour passer à l'écran d'enregistrement contenant les
.
pour réinitialiser ; l'état de FAULT reste actif.
, tandis que les autres
RYF01M0001SE 044326 261124
