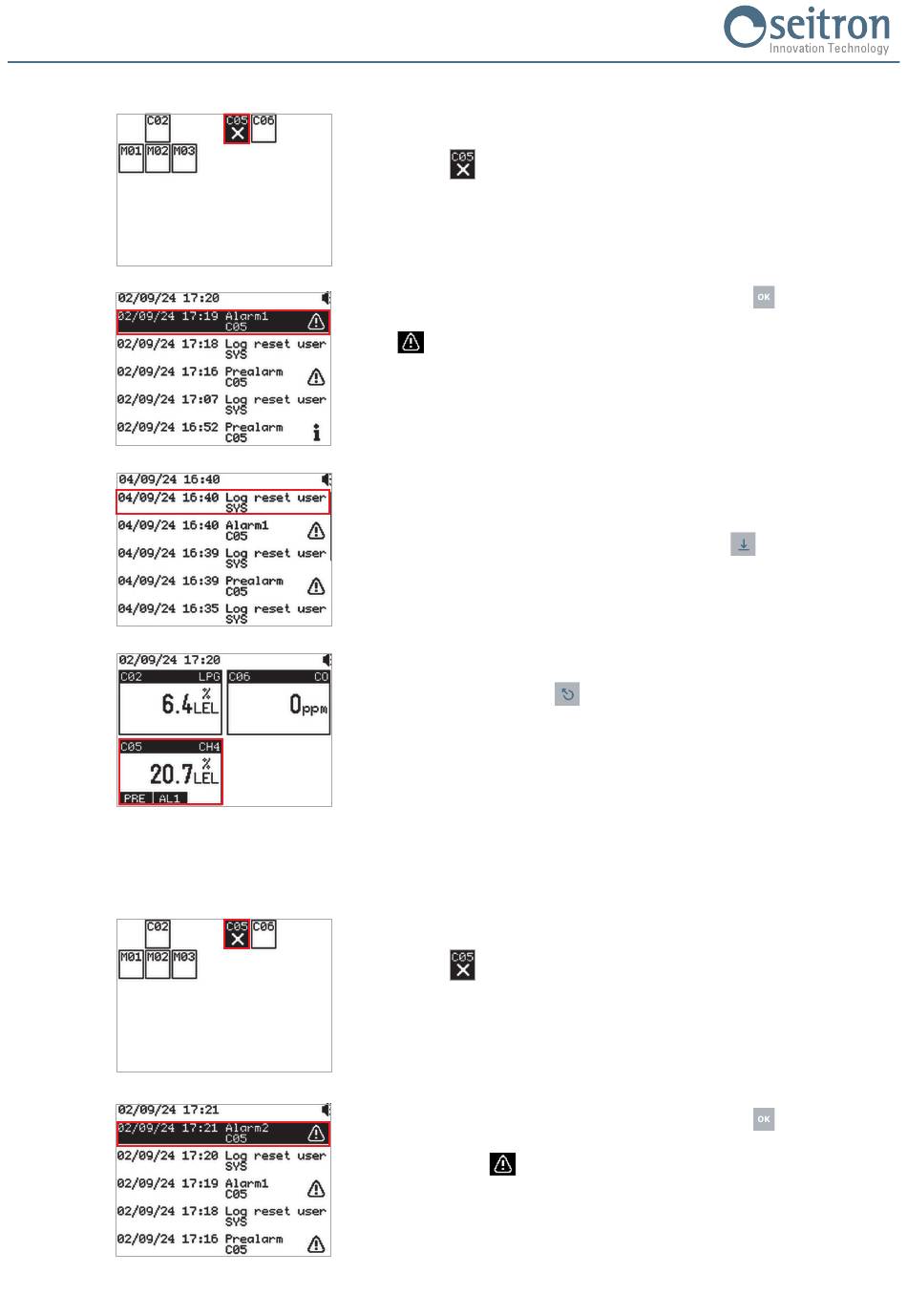

Une condition d'Alarme 1 est détectée :
Autrement, depuis l'écran de synthèse des évènements, en appuyant pendant 3 secondes sur la touche de réinitialisation
externe (eRST), l'unité de contrôle affiche directement l'écran principal sans passer par l'écran d'enregistrement.
Une condition d'Alarme 2 est détectée :
Le transmetteur qui a détecté la condition anormale est identifié par un X clignotant
sur fond noir :
, tandis que les autres n'affichent que l'identifiant numérique du
capteur.
Dans cet exemple, le système compte 6 transmetteurs connectés dont le C05 qui
a généré un évènement (dans ce cas, il signale le dépassement du seuil d'alarme 1
et/ou 2).
Depuis l'écran de synthèse des évènements, en appuyant sur
d'enregistrement contenant les informations à l'évènement Alarm1, signalées par
l'icône
.
Les données suivantes y sont affichées :
- La date et l'heure auxquelles s'est vérifié l'évènement Alarm1.
- L'identifiant numérique / le nom du transmetteur qui a généré l'évènement
Alarm1 (dans l'exemple C05).
Depuis l'écran d'enregistrement, appuyez sur la touche
pour réinitialiser ; l'état d'alarme 1 reste actif.
Appuyez ensuite sur la touche
revenir à l'écran principal (celui qui affiche les cases relatives aux transmetteurs
avec les mesures de concentration). Le transmetteur qui a généré l'évènement
Alarm1 est identifié par les lettres AL1 au milieu de la ligne inférieure.
Le transmetteur qui a détecté la condition anormale est identifié par un X clignotant
sur fond noir :
, tandis que les autres n'affichent que l'identifiant numérique du
capteur.
Dans cet exemple, le système compte 6 transmetteurs connectés dont le C05 qui
a généré un évènement (dans ce cas, il signale le dépassement du seuil d'alarme 1
et/ou 2).
Depuis l'écran de synthèse des évènements, en appuyant sur
d'enregistrement contenant les informations relatives à l'évènement Alarm2,
signalées par l'icône
.
Les données suivantes y sont affichées :
- La date et l'heure auxquelles s'est vérifié l'évènement Alarm2.
- L'identifiant numérique / le nom du transmetteur qui a généré l'évènement
Alarm2 (dans l'exemple C05).
13
(sortie) pour quitter l'écran d'enregistrement et
, on passe à l'écran
pendant 3 secondes
, on passe à l'écran
RYF01M0001SE 044326 261124
