FONCTIONNEMENT
4.1

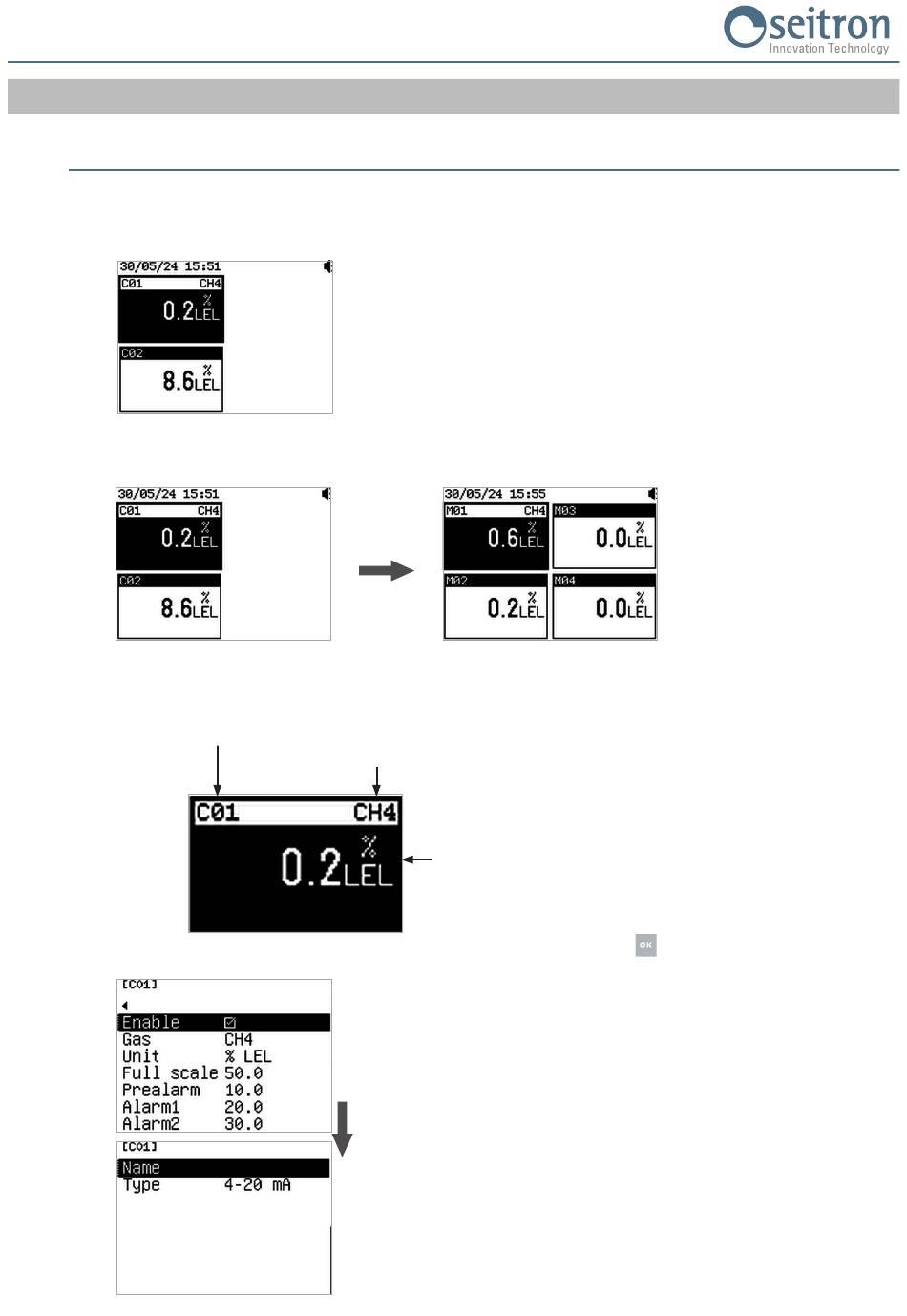

Fonctionnement normal
Une fois le démarrage de l'unité de contrôle terminé (en suivant les instructions décrites dans le guide rapide du produit),
celle-ci entre dans l'état de fonctionnement normal. Dans cet état, la centrale supervise le système et les dispositifs
connectés. L'écran affiche les cases d'état des transmetteurs connectés à la centrale par l'intermédiaire des entrées 4 .. 20 mA
dont l'identifiant commence par un C (dans l'image d'exemple C01 et C02).
Pour sélectionner la case signalant l'état correspondant à chaque transmetteur connecté, il faut appuyer sur les boutons
fléchés ; les premiers à s'afficher sont tous les transmetteurs connectés aux entrées 4 .. 20 mA (identifiés par la lettre
"C") et ensuite s'affichent tous les transmetteurs connectés sur le réseau RS 485 (identifiés par la lettre "M").
Le transmetteur sélectionné est celui qui se présente sur fond noir et affiche les informations suivantes :
Identifiant / nom du transmetteur
Où l'identifiant séquentiel indique le numéro de l'entrée 4 .. 20 mA à laquelle le transmetteur est connecté (es. C01) ou bien l'adresse
attribuée aux transmetteurs connectés au réseau RS 485 (es. M01) ou bien le nom personnel du transmetteur (s'il est défini).
Quand un transmetteur est sélectionné (fond noir), si on appuie sur la touche
transmetteur s'affichent :
Gaz détecté
Enable :
Gas :
Unit :
Full scale : pleine échelle relative à la plage de mesure du transmetteur.
Prealarm : seuil de préalarme.
Alarm1 : seuil d'alarme basse.
Alarm2 : seuil d'alarme haute.
Affichage seulement pour les transmetteurs connectés à l'interface 4 .. 20 mA.
Name:
Type:
Valeur de la concentration du gaz détecté.
En %LEL (pour un capteur de gaz combustible) ou en ppm (pour des
capteurs d'autres gaz).
transmetteur activé (case cochée) / désactivé.
gaz détecté (donnée à régler lors de la mise en service initiale pour les
transmetteurs connectés à l'interface 4 .. 20 mA).
unité de mesure de la pleine échelle.
nom personnalisé associé au transmetteur (si le champ est vide, aucun
nom ne lui a été associé).
type de transmetteur connecté : 4 .. 20 mA.
10
, toutes les informations relatives au
