NO COMM demeure activé.
Appuyer ensuite sur la touche
(sortie) pour quitter l'écran d'enregistrement et revenir à l'écran principal. Le
transmetteur qui a généré l'évènement de défaut est identifié par NO COMM qui remplace la valeur de la concentration
en gaz mesurée.
Autrement, depuis l'écran de synthèse des évènements, en appuyant pendant 3 secondes sur la touche de réinitialisation
externe (eRST) on affiche directement l'écran principal sur l'unité de contrôle sans passer par l'écran d'enregistrement.
Si la communication entre le transmetteur et l'unité de contrôle est rétablie, celle-ci éteint la LED orange FAULT et
désactive ou non les relais et le buzzer en fonction de la configuration du paramètre "Latch" qui fait partie du menu
"Relays" et "Buzzer" pour l'état de Fault et affiche ou non les informations sur la fin de l'état NO COMM en fonction de la
configuration du paramètre "Info event" qui fait partie du menu "System =>Log".
L'évènement NO COMM reste en mémoire sur l'écran d'enregistrement qui fait partie du menu "System", pour être
consulté ultérieurement si nécessaire.
Voir les paragraphes "3.2 Stockage et affichage des évènements anormaux" et "3.3 Réinitialisation des alarmes" pour
tous les détails sur la reprise du fonctionnement habituel de la centrale après un évènement anormal.
4.7
État de open loop (boucle ouverte)
Cet état est activé s'il n'y a pas de communication entre l'unité de contrôle et un des transmetteurs connecté à l'une des
entrées 4 .. 20 mA.

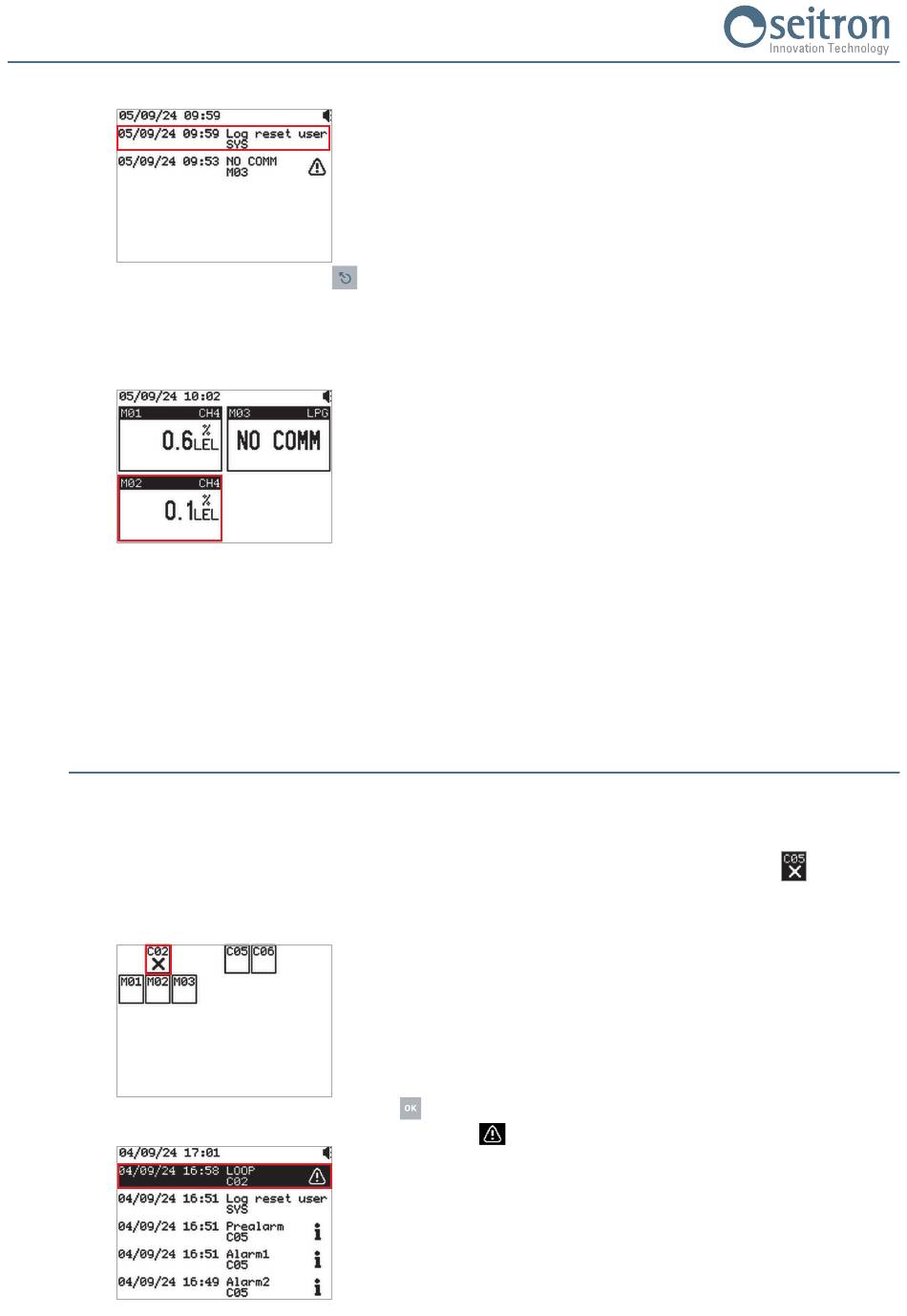

Quand un évènement LOOP est généré, la LED orange FAULT se met à clignoter et sur l'écran apparaît une synthèse des
évènements où sont affichés les évènements et les transmetteurs concernés par l'anomalie.
ILe transmetteur qui a détecté la condition anormale est identifié par un X clignotant sur fond noir :
, alors que les
autres n'affichent que l'identifiant numérique du capteur. Dans l'exemple ci-dessous, le système compte 6 transmetteurs
connectés, dont le C05 qui a généré l'évènement (dans ce cas-ci, il est indiqué que le transmetteur NE communique PAS
avec l'unité de contrôle).
Depuis l'écran des évènements, appuyer sur
, permet de passer à l'écran d'enregistrement qui affichent les informations
concernant l'évènement de LOOP, signalées par l'icône
.
Les données suivantes y sont affichées :
- La date et l'heure auxquelles s'est produit l'évènement de LOOP.
- Le nom du transmetteur qui a généré l'erreur de communication (dans
l'exemple C05).
RYF01M0001SE 044326 261124
