CONFIGURATION PARAMÈTRES
Appuyer sur la touche
obtenir le bon fonctionnement du système de détection.
Pour accéder à la configuration, il faut un mot de passe dont le code à la sortie d'usine est 1919. Il faut le modifier pour éviter des
interventions de la part d'un personnel non autorisé, conformément aux règlements en vigueur.
ATTENTION !
- La modification des paramètres de l'installateur doit être effectuée par du personnel qualifié.
- Tous les écrans présentés sont des exemples et peuvent varier en fonction du micrologiciel installé
sur l'unité de contrôle.
- Pour naviguer correctement dans les menus, il est nécessaire de comprendre la fonctionnalité des
boutons (touches) décrite dans le guide rapide.
5.1
Sensors

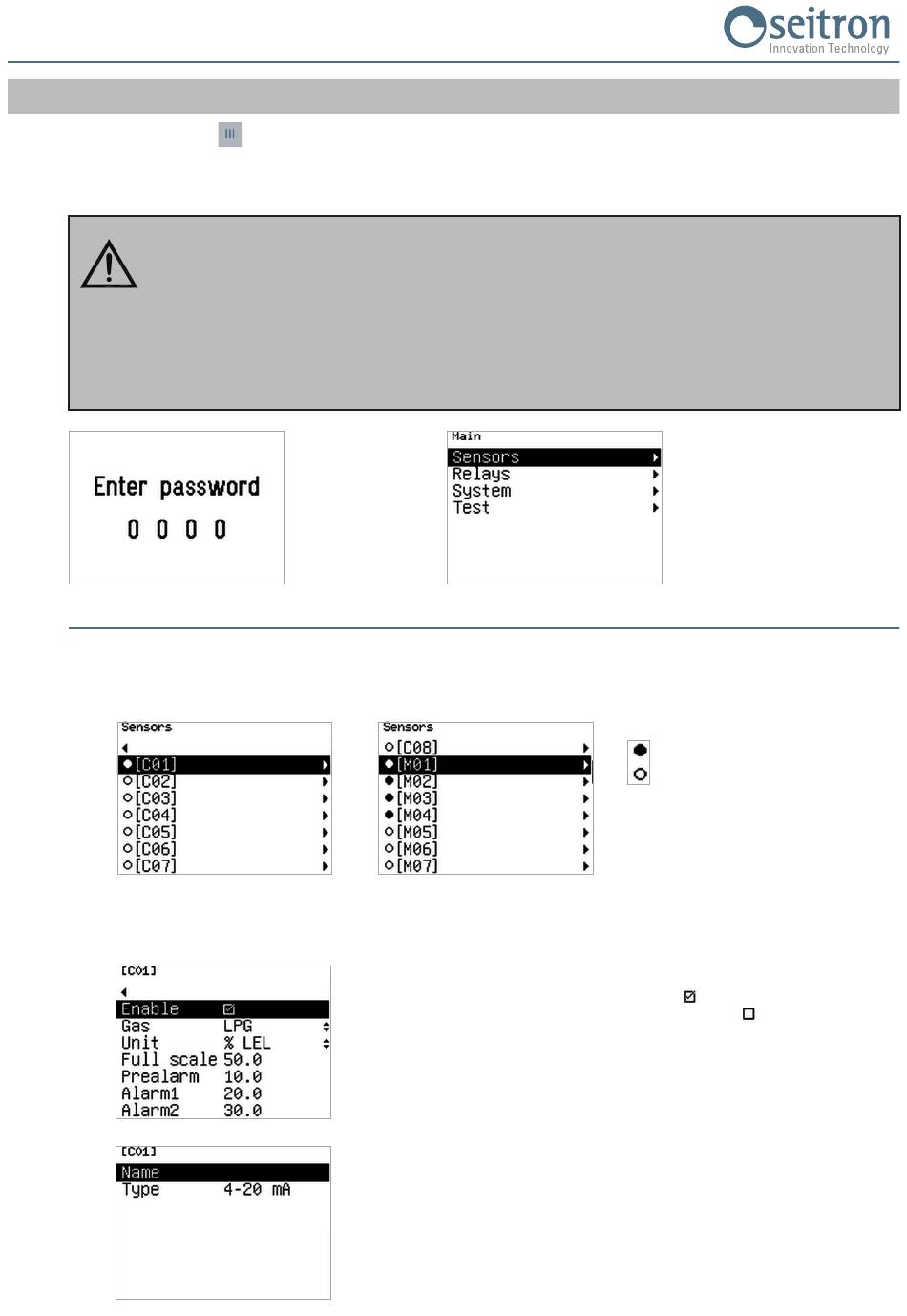

Le menu "Sensors" regroupe les paramètres caractéristiques de chacun des transmetteurs connectés à l'unité de
contrôle. Les paramètres diffèrent selon le type de transmetteur connecté à la centrale : 4 .. 20 mA ou bien MODBUS
Les transmetteurs 4 .. 20 mA doivent être connectés aux entrées de "SENS1" à "SENS8", qui correspondent aux cases
affichées sur l'écran où les transmetteurs sont identifiés de "C01" à "C08".
Paramètres relatifs à un transmetteur de type 4 .. 20 mA
Tous les paramètres sont modifiables à l'exception du paramètre Type qui indique le type de transmetteur connecté.
Exemple relatif à un transmetteur connecté à l'entrée "SENS1" affiché sur l'écran comme "C01".
permet d'accéder aux paramètres à configurer sur l'unité de contrôle pour en modifier le réglage et
Saisir le mot de
passe 1919
Enable:
Gas:
Unit:
Full scale
Prealarm
Alarm1
Alarm2
Name:
Type:
active / désactive le transmetteur connecté.
- Case cochée: transmetteur activé ( )
- Case NON cochée: trasmettitore désactivé ( )
Note : si un transmetteur n'est pas activé, la case d'état qui lui
correspond n'apparaît pas sur l'écran principal.
sélection du type de gaz détecté par le transmetteur.
Choisir la donnée correspondante au transmetteur connecté.
sélection de l'unité de mesure.
: r églage de la pleine échelle du transmetteur.
1
: réglage du seuil de préalarme du transmetteur.
2
: réglage du seuil d'alarme 1 du transmetteur.
3
: réglage du seuil d'alarme 2 du transmetteur.
4
choix du nom personnalisé du transmetteur.
donnée non modifiable : les transmetteurs affichés comme "C" sont de
type 4 .. 20 mA.
22
Transmetteur détecté
Transmetteur non détecté
