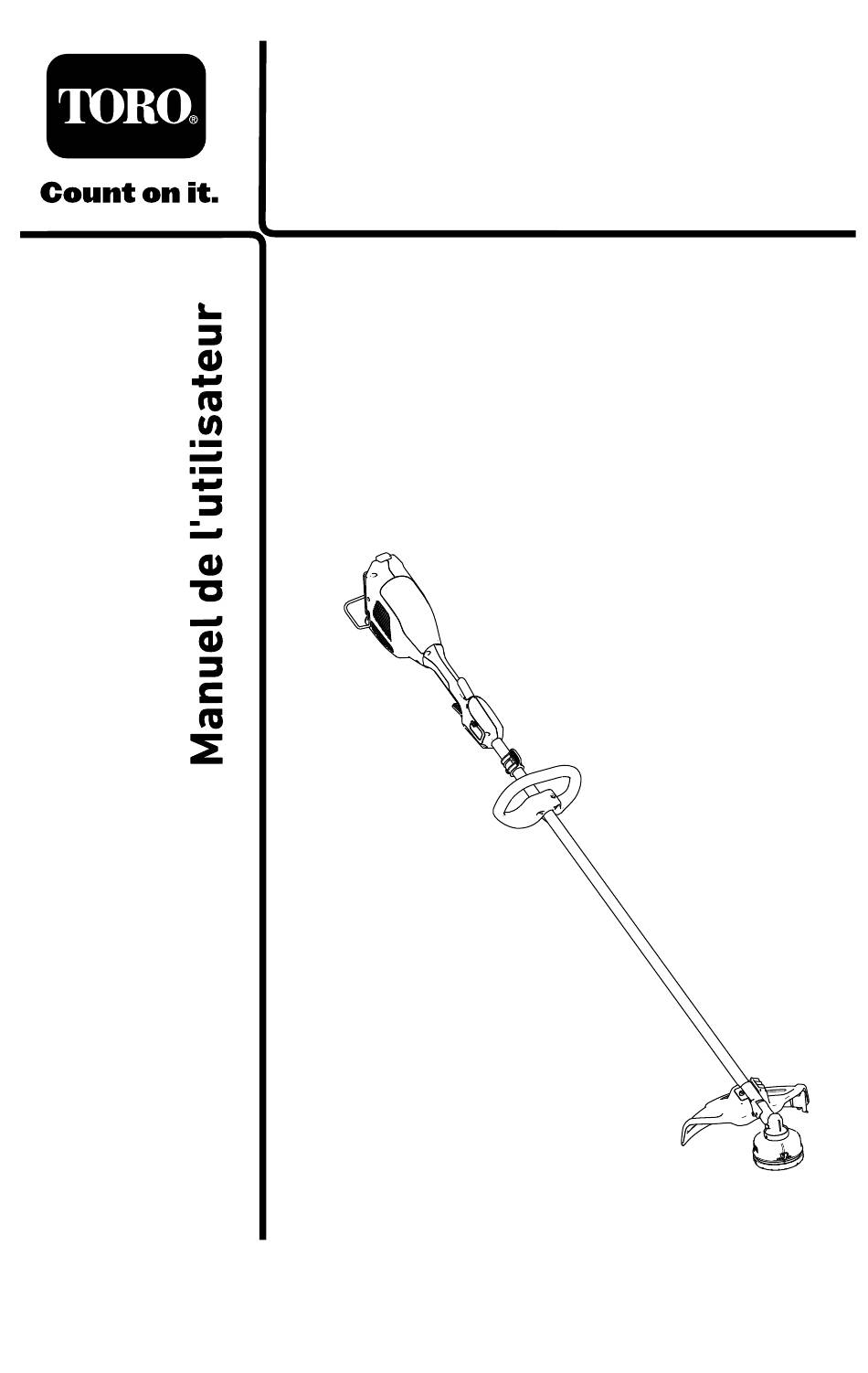

- Page 1 Form No. 3445-258 Rev C Débroussailleuse filaire Revolution ® de 60 V N° de modèle 66110T—N° de série 323000001 et suivants *3445-258* Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
- Page 2 60 V. L'utilisation de ce produit à d'autres fins que celle prévue peut être dangereuse pour vous-même et toute personne à proximité. Le modèle 66110T ne comprend pas de batterie ni de chargeur. © 2024—The Toro® Company *3445-258* 8111 Lyndale Avenue...
- Page 3 Vous êtes responsable de l'utilisation sûre et correcte du produit. Rendez-vous sur www.Toro.com pour tout document de formation à la sécurité et à l'utilisation des produits, pour tout renseignement concernant un produit ou un accessoire, pour obtenir l'adresse des dépositaires ou pour enregistrer votre produit.
- Page 4 Symbole de sécurité Le symbole de sécurité (Figure 2) utilisé dans ce manuel et sur la machine identifie d'importants messages de sécurité dont vous devez tenir compte pour éviter des accidents. g000502 Figure 2 Symbole de sécurité Le symbole de sécurité apparaît au-dessus de toute information signalant des actions ou des situations dangereuses.
- Page 5 II. Avant l'utilisation N'admettez personne, notamment les enfants, dans le périmètre de travail. Utilisez uniquement la batterie spécifiée par Toro. L'utilisation d'autres accessoires et outils peut accroître le risque de blessure et d'incendie. Vous pouvez causer un incendie ou un choc électrique si vous branchez le chargeur de batterie à...
- Page 6 Chargez la batterie uniquement avec le chargeur spécifié par Toro. Un chargeur convenant à un certain type de batterie peut créer un risque d'incendie s'il est utilisé avec une autre batterie.
- Page 7 N'approchez jamais les mains ou les pieds de la zone de coupe et des pièces mobiles. Arrêtez l'outil, retirez la batterie et attendez l'arrêt de tout mouvement avant de régler, réviser, nettoyer ou ranger l'outil. Retirez la batterie de l'outil chaque fois que vous le laissez sans surveillance.
- Page 8 accessoires. Gardez les poignées propres et sèches, et exemptes d'huile et de graisse. Lorsque la batterie ne sert pas, rangez-la à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous et vis qui pourraient relier les bornes entre elles. Un court-circuit aux bornes de la batterie peut causer des brûlures ou un incendie.
- Page 9 Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. decal145-3810 145-3810 decal139-5210 139-5210 1. Attention – lisez le Manuel de l'utilisateur;...
- Page 10 Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation Montage de la poignée Poignée auxiliaire auxiliaire. Déflecteur Montage du déflecteur. Vis à tête creuse – Aucune pièce requise Installation du faisceau.
- Page 11 Montage de la poignée auxiliaire Pièces nécessaires pour cette opération: Poignée auxiliaire Procédure Séparez la poignée auxiliaire du support inférieur sur le manche en desserrant le bouton de verrouillage et en retirant le boulon à tête creuse (A de la Figure Important: Il se peut que le boulon soit coincé...
- Page 12 Fixez la poignée auxiliaire au support inférieur à l'aide du boulon à tête creuse retiré précédemment (C de la Figure g524213 Figure 3...
- Page 13 Montage du déflecteur Pièces nécessaires pour cette opération: Déflecteur Vis à tête creuse Procédure Placez le déflecteur de sorte que la languette sur le support s'engage dans la fente (A de la Figure Installez et serrez la vis à tête creuse pour fixer le déflecteur sur le support (B de la Figure g525388...
- Page 14 Installation du faisceau Aucune pièce requise Procédure Important: Si vous utilisez la débroussailleuse filaire avec une batterie de 6 Ah ou plus, installez la sangle fournie avec. Ne vous servez pas de la sangle si vous utilisez la débroussailleuse avec le bloc dorsal et son attache; dans ce cas, utilisez uniquement le harnais du bloc dorsal.
- Page 15 Vous pouvez ajuster la longueur de la sangle en faisant coulisser la boucle de réglage vers le haut pour raccourcir la sangle ou vers le bas pour la rallonger (Figure Si jamais il s'avère nécessaire de retirer rapidement la sangle, détachez la boucle de fixation rapide comme suit : Appuyez de chaque côté...
- Page 16 Vue d'ensemble du produit g367068 Figure 7 1. Verrou de batterie 5. Déflecteur et lame de coupe du fil 2. Gâchette de verrouillage 6. Fil 3. Connexion de la sangle 7. Gâchette de marche 4. Poignée auxiliaire 8. Protection métallique...
- Page 17 Rangez l'outil, la batterie et le chargeur dans un lieu fermé, propre et sec. Accessoires/outils Une sélection d'outils et d’accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de l’appareil. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous...
- Page 18 Utilisation Démarrage de la débroussailleuse Assurez-vous que les prises d'air de la débroussailleuse sont exemptes de poussière et de débris. Assurez-vous que la protection métallique est abaissée, et alignez le creux de la batterie sur la languette du corps du manche (Figure Poussez la batterie dans le manche jusqu'à...
- Page 19 Remarque: Faites coulisser la commande deux vitesses pour modifier la vitesse de rotation de la débroussailleuse. g356929 Figure 9 1. Commande deux vitesses 3. Gâchette de marche 2. Gâchette de verrouillage Arrêt de la débroussailleuse Pour arrêter la débroussailleuse, relâchez les deux gâchettes. Chaque fois que vous cessez d'utiliser la débroussailleuse ou que vous la transportez vers ou de la zone de travail, enlevez la batterie.
- Page 20 Retrait de la batterie de la débroussailleuse Appuyez sur le bouton de verrouillage de batterie sur la débroussailleuse pour débloquer la batterie, puis faites glisser celle-ci hors de la débroussailleuse (Figure 10). g356930 Figure 10 1. Verrou de batterie...
- Page 21 Avance automatique du fil (frappe sur le sol) Faites fonctionner l'outil à plein régime. Tapez la tête d'avancement sur le sol pour faire avancer le fil. Le fil avance chaque fois que vous tapez la tête sur le sol. Remarque: Ne laissez pas la tête d'avancement en appui sur le sol pendant l'utilisation de la débroussailleuse.
- Page 22 g386222 Figure 12 Certaines pièces ne sont pas représentées pour plus de clarté 1. Appuyer sur les languettes pour accéder directement au fil Conseils d'utilisation • Gardez la débroussailleuse inclinée vers la zone à couper, la meilleure position de coupe. •...
- Page 23 g367082 Figure 13 1. Sens de rotation 2. Trajectoire du fil Entretien Après chaque utilisation de la débroussailleuse, suivez les procédures ci-après : Retirez la batterie de la débroussailleuse Essuyez la débroussailleuse avec un chiffon humide. Ne lavez pas la débroussailleuse au jet d'eau et ne la trempez pas dans l'eau. PRUDENCE La lame de coupe du fil sur le déflecteur est tranchante et peut vous couper.
- Page 24 Remplacement du fil Utilisez uniquement du fil monofilament de 2,4 mm (0,095 po) de diamètre. Retirez la batterie. Enlevez le fil qui reste encore dans la bobine en frappant plusieurs fois la tête d'avancement tout en faisant sortir la même longueur de fil de chaque côté...
- Page 25 flèches (sens horaire) au bas de la tête d'avancement pour enrouler le fil; laissez dépasser environ 152 mm (6 po) de fil des œillets de chaque côté. Remplacements de la tête de coupe Retirez la batterie de la débroussailleuse Alignez le creux dans la coupelle sur le creux dans le carter de la débroussailleuse (Figure 15).
- Page 26 Une fois la tête de coupe fixée par la tige en métal, tournez-la dans le sens horaire pour la retirer du montant fileté du carter (Figure 16). g378078 Figure 16 Certaines pièces ne sont pas représentées pour plus de clarté Pour installer la nouvelle tête de coupe, tournez-la dans le sens antihoraire sur le montant du carter tout en fixant la coupelle avec la tige en métal.
- Page 27 Graissage du boîtier d'engrenages Périodicité des entretiens: Toutes les 25 heures ou tous les mois, la première échéance prévalant Arrêtez la débroussailleuse, retirez la batterie et nettoyez les débris éventuellement présents sur la tête de coupe. Placez la débroussailleuse de telle sorte que le boîtier d’engrenages soit à...
- Page 28 Remisage Important: Remisez l'outil, la batterie et le chargeur uniquement à des températures comprises dans la plage adéquate; voir Caractéristiques techniques (page 17). Important: Si vous remisez la batterie à la fin de la saison, chargez-la jusqu'à ce que 1 ou 2 de ses diodes soient vertes. Ne remisez pas une batterie complètement chargée ou complètement déchargée.
- Page 29 Dépistage des défauts Effectuez uniquement les opérations décrites dans cette notice. Tout autre contrôle, entretien ou réparation doit être réalisé par un centre d'entretien agréé ou un spécialiste qualifié si vous n'arrivez pas à résoudre le problème vous-même. Retirez toujours la batterie avant de dépanner, de contrôler, de nettoyer ou de faire l'entretien de l'outil.
- Page 30 Problème Cause possible Mesure corrective L'outil produit des 1. Le boîtier d'engrenages 1. Graissage du boîtier vibrations ou des bruits n'est pas graissé d'engrenages. excessifs. correctement. 2. Des débris sont 2. Enlevez les débris sous agglomérés sous le le déflecteur d'herbe ou déflecteur d'herbe ou dans le carter de la tête dans le carter de la tête...
- Page 31 Remarques:...
- Page 32 Remarques:...
- Page 33 Remarques:...
- Page 34 Proposition 65 de Californie – Information concernant cet avertissement En quoi consiste cet avertissement? Certains produits commercialisés présentent une étiquette d'avertissement semblable à ce qui suit : AVERTISSEMENT : Cancer et troubles de la reproduction – www.p65Warnings.ca.gov. Qu’est-ce que la Proposition 65? La Proposition 65 s'applique à...
- Page 35 Toro puisse être négligeable ou parfaitement dans les limites « sans aucun risque significatif », par mesure de précaution, Toro a décidé de fournir les avertissements de la Proposition 65. De plus, en l'absence de ces avertissements, la société Toro pourrait faire l'objet de poursuites par l'État de Californie ou par des particuliers cherchant à...
