2/ Montage des Motors
• Schieben Sie den Motor leichtgängig in die Aufrollwelle und schlagen Sie dabei
keinesfalls auf den Motorkopf oder die Antriebswelle. Achten Sie ebenfalls
darauf, dass Sie die Aufrollwelle mit dem installierten Motor unter keinen
Umständen beschädigen.
• Verwenden Sie für die Befestigung des Rollladens an der Aufrollwelle
Schrauben mit einem Überstand von maximal
1 mm im Inneren der Welle.

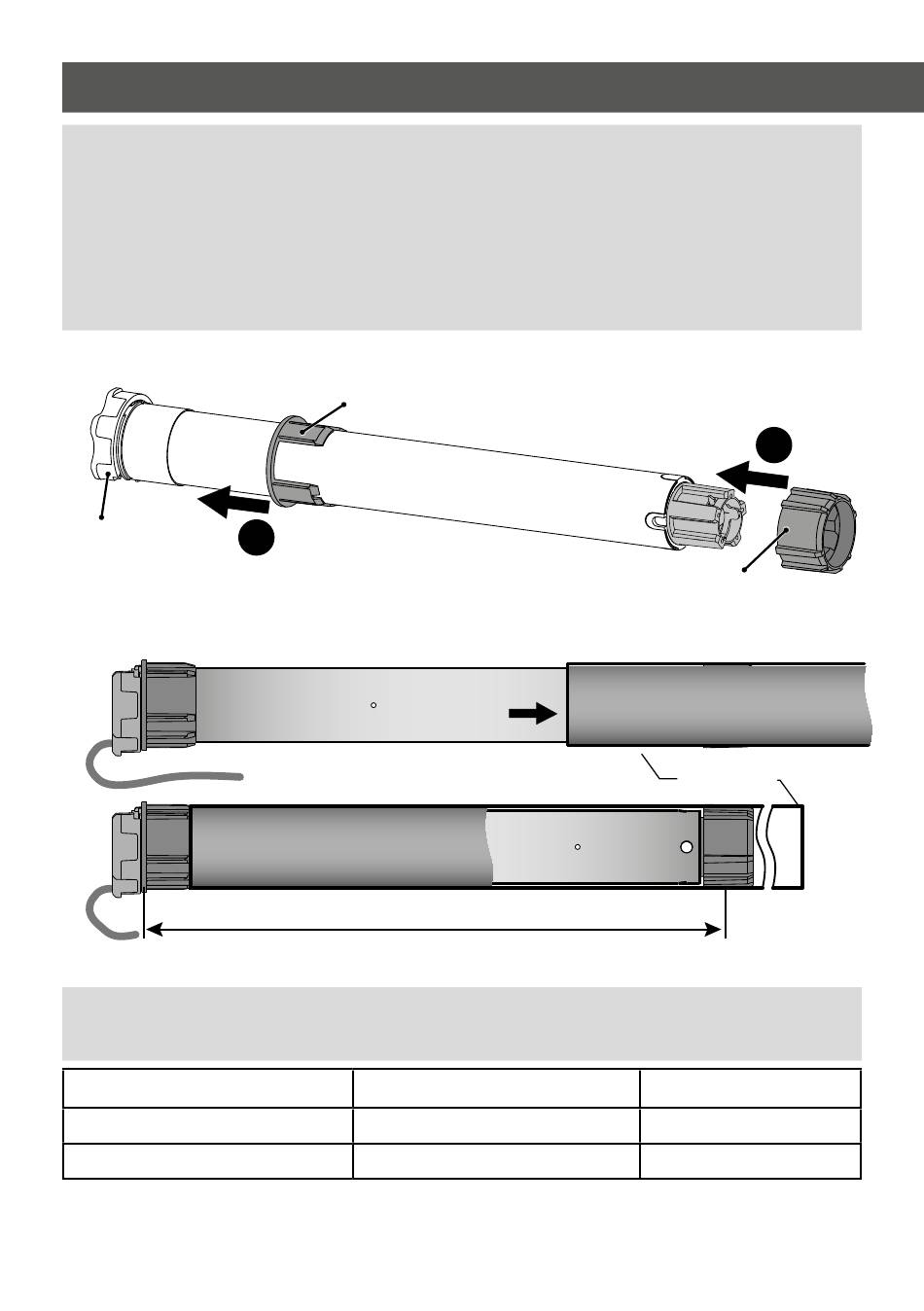

2.1 Montage des Zahnrads und Zahnkranzes
Motorkopf
2.2 Montage in der Welle
Mechanische Teile und Antriebs- sowie Befestigungszubehör
finden Sie in unserem Produktkatalog.
Modell
TYMOOV 5 Nm
TYMOOV 10/15/20 Nm
52
Zahnrad
1
L : Bohrlänge für die Befestigung des
Zahnrads mit Schrauben oder Nieten
Bohrlänge (L)
375 mm
395 mm
2
„Klick"
Rad
Wickelwelle
Gesamtlänge
404 mm
424 mm
