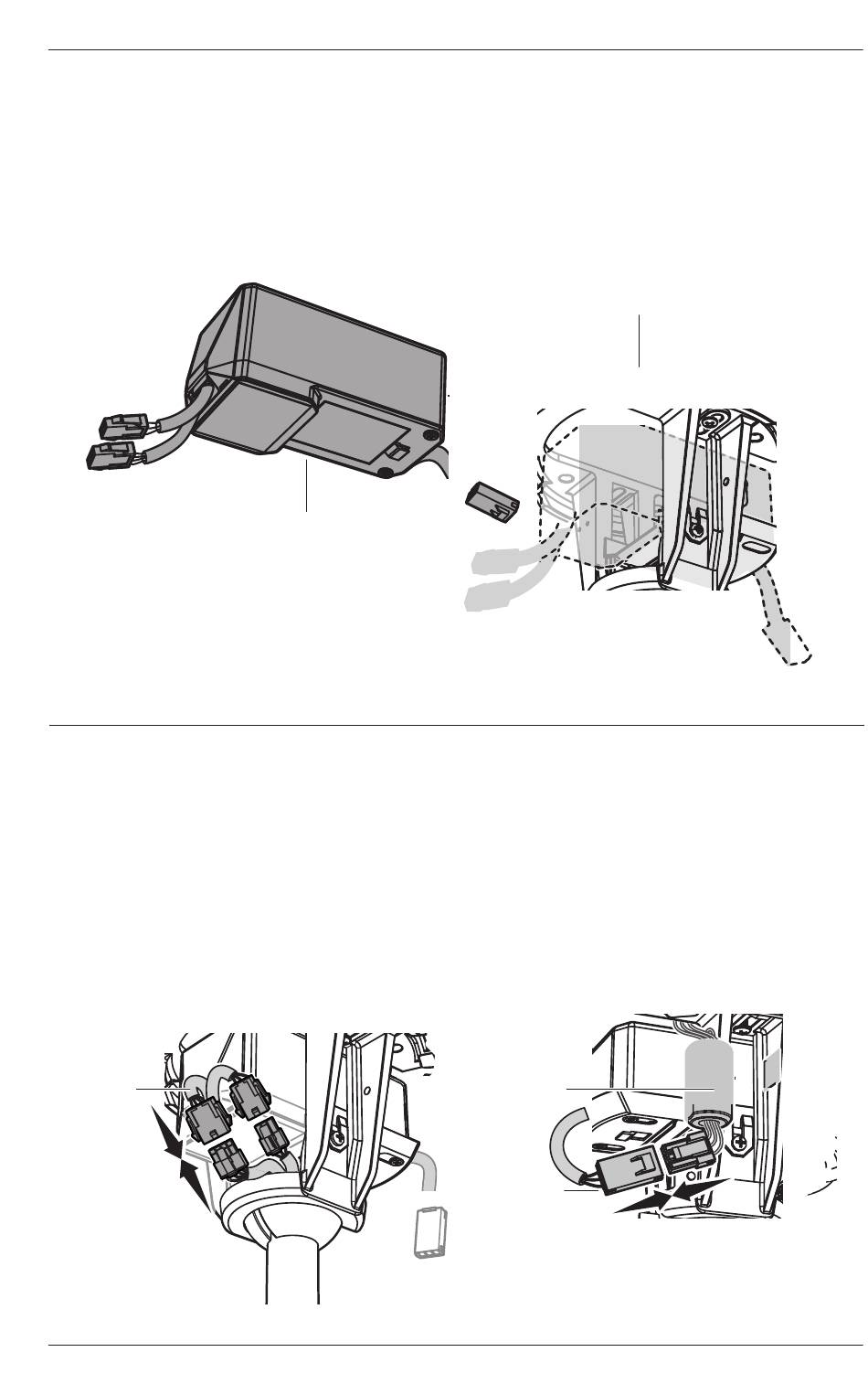

4. Remplacement du bloc de commande
Retirez le bloc de commande existant et insérez-en un nouveau dans le logement prévu
à cet effet sur le support de fixation (Fig. 4). Remarque : Les faisceaux peuvent être
légèrement différents de ceux illustrés ci-dessous.
Fig. 4

5. Reconnexion des faisceaux

Branchez les deux faisceaux sortant de la tige de prolongation à ceux situés à l'arrière
du bloc de commande (Fig. 5.1). Remarque : Les faisceaux peuvent être légèrement
différents de ceux illustrés ci-dessous. Branchez le faisceau sortant du plafond à celui
situé à l'avant du bloc de commande (Fig. 5.2). Fixez le tore de ferrite au carré de ruban
adhésif double face collé sur le support de fixation (s'il n'y est pas encore fixé) (Fig. 5.2).
Fig. 5.1
Faisceaux
Bloc de commande
© 2023 DELTA T LLC. TOUS DROITS RÉSERVÉS.
REMPLACEMENT DU BLOC DE COMMANDE
Fig. 5.2
Tore de ferrite
Faisceaux
Support de fixation
