REMPLACEMENT DU BLOC DE COMMANDE

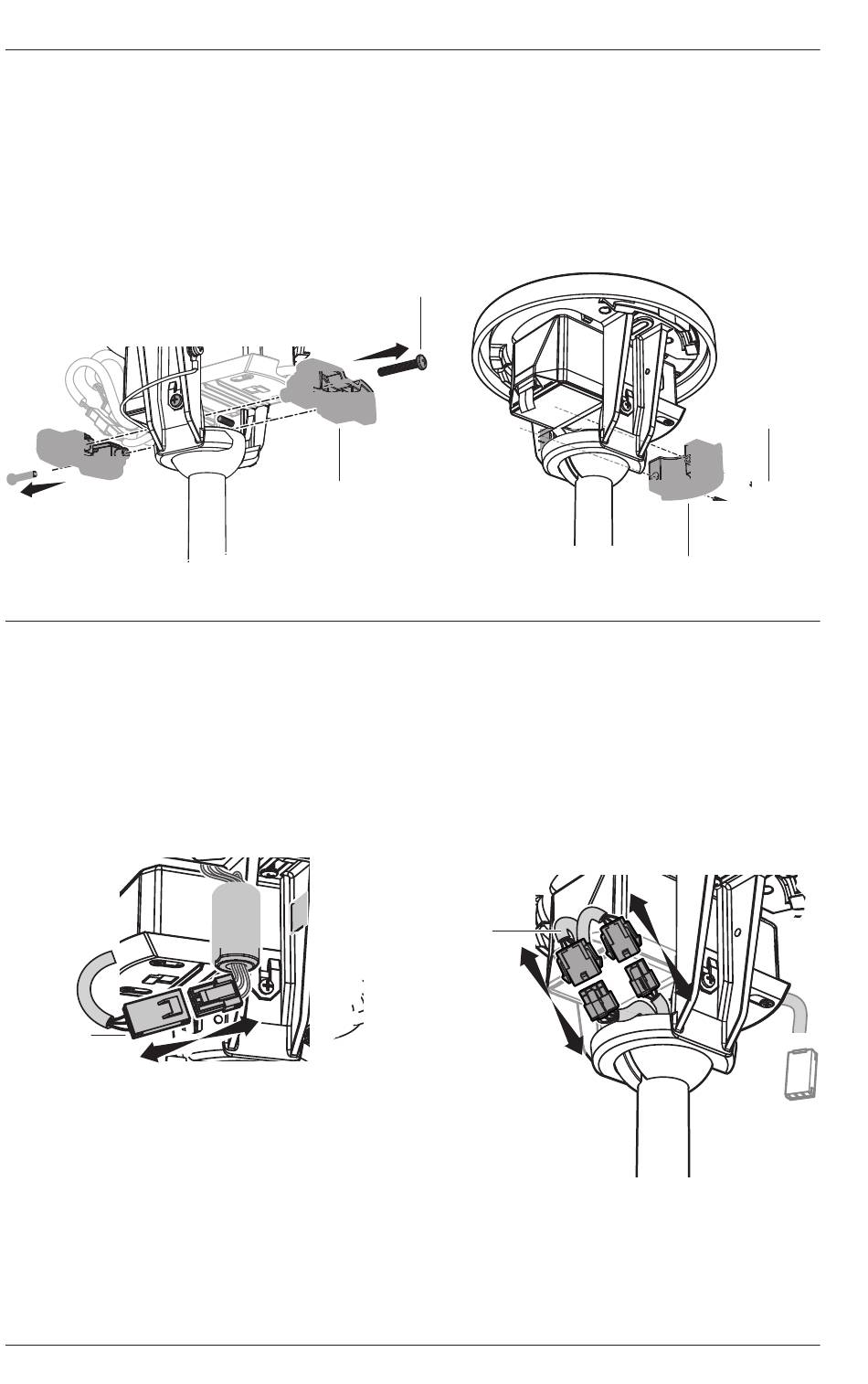

2. Dépose du système de stabilisation (le cas échéant)
Si votre ventilateur est équipé d'un système de stabilisation, déposez-le en ôtant les
deux vis et les deux blocs situés entre le logement du bloc de commande et la boule
de fixation (Fig. 2a, Fig. 2b). Conservez les vis et les blocs pour la repose.
Fig. 2a
3. Déconnexion des faisceaux
Débranchez les faisceaux situés à l'avant (Fig. 3.1) et à l'arrière (Fig. 3.2) du bloc de
commande. Remarque : Les faisceaux peuvent être légèrement différents de ceux
illustrés ci-dessous.
Fig. 3.1
Faisceaux
M4 × 25 mm
Bloc de
stabilisation
© 2023 DELTA T LLC. TOUS DROITS RÉSERVÉS.
Fig. 2b
Vis
OU
Fig. 3.2
Faisceaux
Vis
M3 × 20 mm
Bloc de
stabilisation
