REMPLACEMENT DU BLOC DE COMMANDE
6. Repose du système de stabilisation (le cas échéant)
Si votre ventilateur est équipé d'un système de stabilisation, insérez un bloc de
stabilisation entre le bas du logement du bloc de commande et le haut de la boule de
fixation (Fig. 6a, Fig. 6b). Faites passer les fils et le filin de sécurité sortant de la tige
de prolongation dans la gorge prévue à cet effet sur le bloc de stabilisation (Fig. 6a,
Fig. 6b).
Insérez le second bloc de stabilisation entre le bas du logement du bloc de commande
et le haut de la boule de fixation. Fixez les blocs avec les deux vis et serrez bien
(Fig. 6a, Fig. 6b).
Reportez-vous à l'illustration correspondant au type et à la forme de votre système de
stabilisation (Fig. 6a, Fig. 6b). Le filin de sécurité et certains fils électriques ne sont pas
représentés.

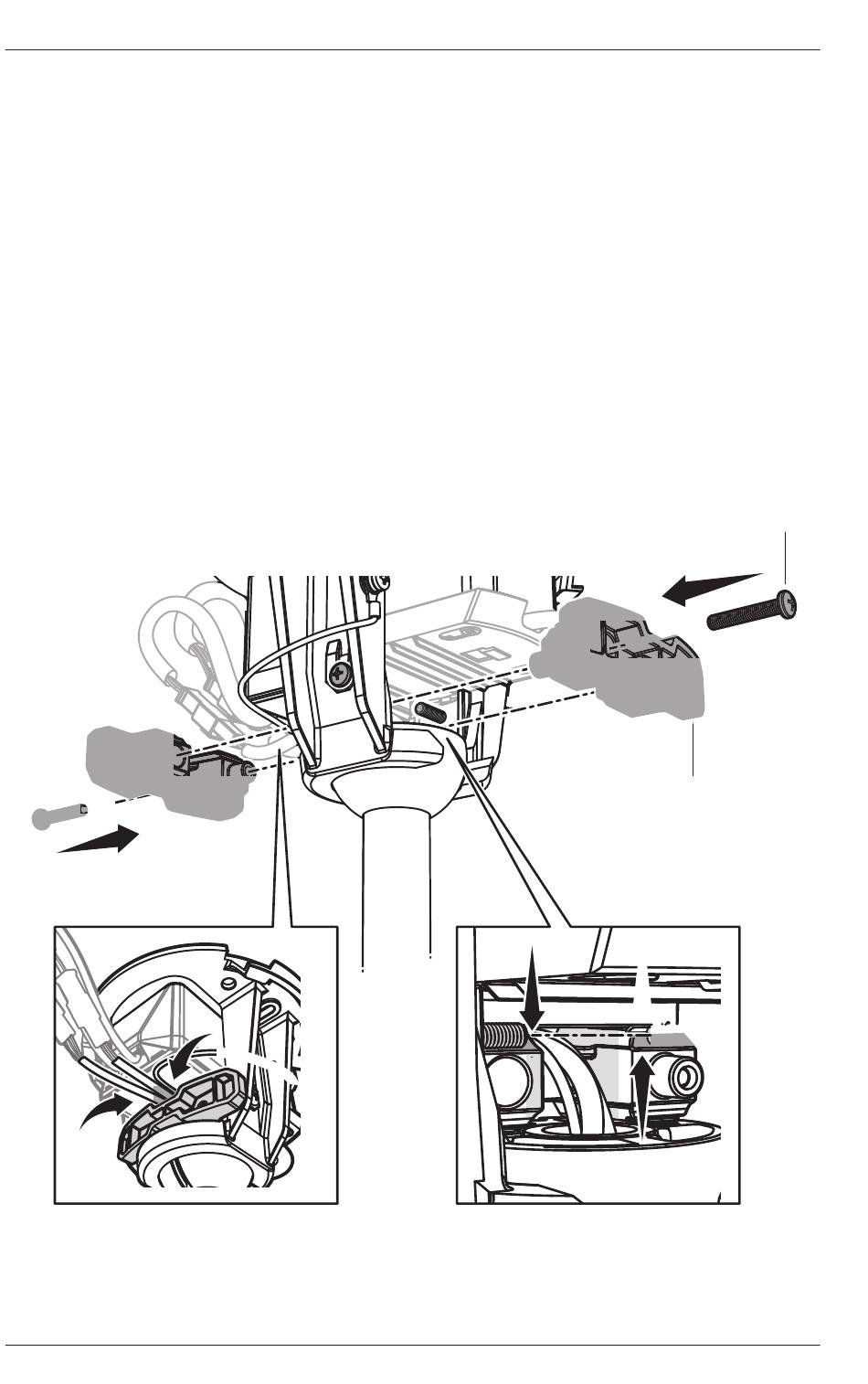

Fig. 6a
Vis
M4 × 25 mm
Bloc de
stabilisation
Faites passer les fils et le filin sortant Les vis du logement du bloc de
de la tige de prolongation dans la commande doivent s'insérer dans
gorge prévue à cet effet sur le bloc de les encoches supérieures du
stabilisation. système de stabilisation.
