4. Reemplazar la caja de control

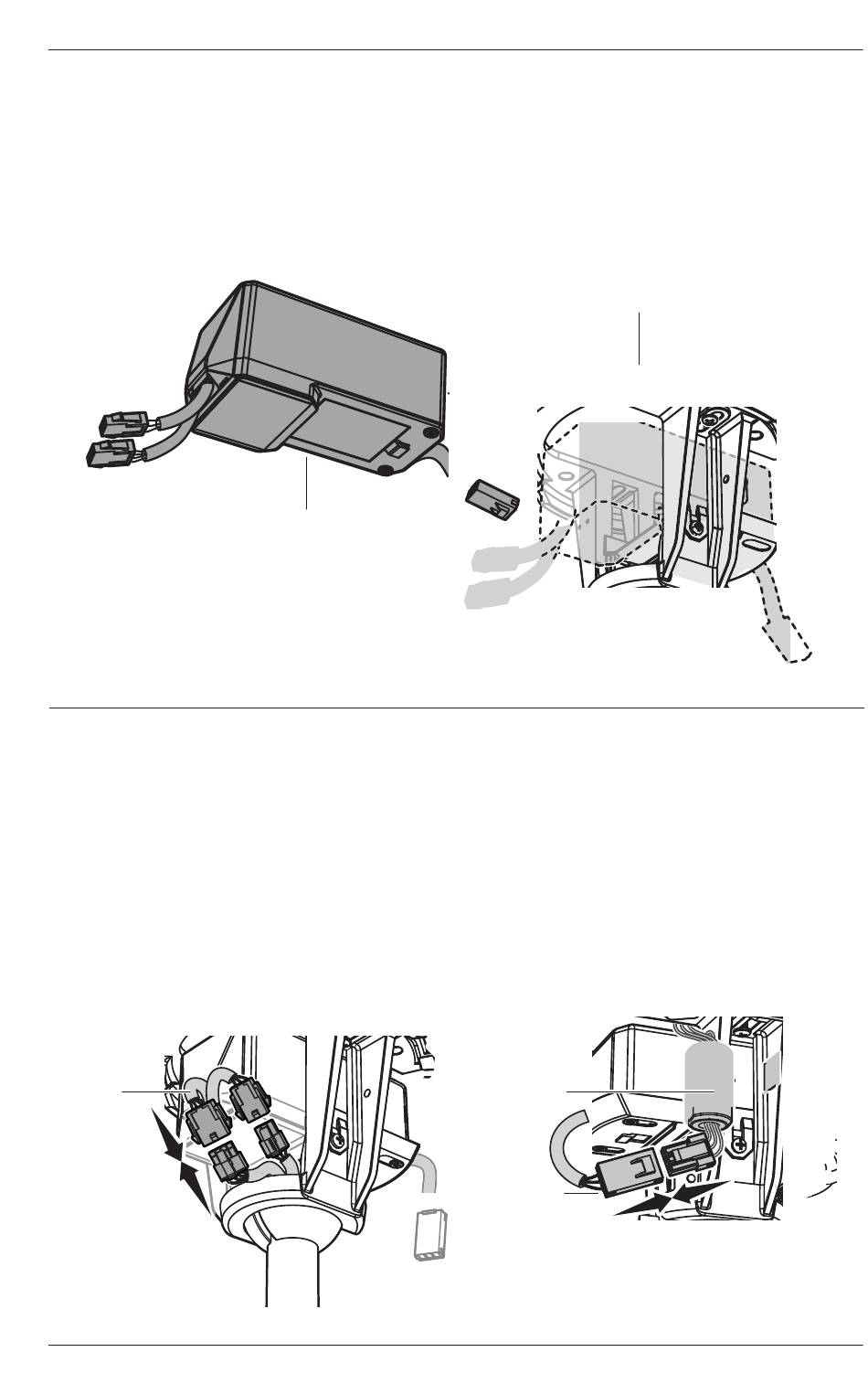

Quite la caja de control vieja de la bandeja del soporte de montaje y coloque la
nueva, deslizándola en la bandeja (Fig. 4). Nota: los arneses de cables pueden no ser
exactamente iguales a los ilustrados.
Fig. 4
5. Volver a conectar los arneses de cables
Conecte los dos arneses de cables del tubo de montaje a los arneses que se
encuentran en la parte posterior de la caja de control (Fig. 5.1). Nota: los arneses de
cables pueden no ser exactamente iguales a los ilustrados. Conecte los arneses de
cables del techo al arnés que se encuentra en la parte delantera de la caja de control
(Fig. 5.2). Asegure el núcleo de ferrita al cuadrado de cinta de doble faz en el soporte
de montaje (si aún no está asegurado) (Fig. 5.2).
Fig. 5.1
Arneses
de cables
Caja de control
© 2023 DELTA T LLC. TODOS LOS DERECHOS RESERVADOS.
REEMPLAZO DE LA CAJA DE CONTROL
Soporte de montaje
Fig. 5.2
Núcleo de
ferrita
Arneses
de cables
