Delta CONTROL BOX REPLACEMENT Mode D'emploi page 17

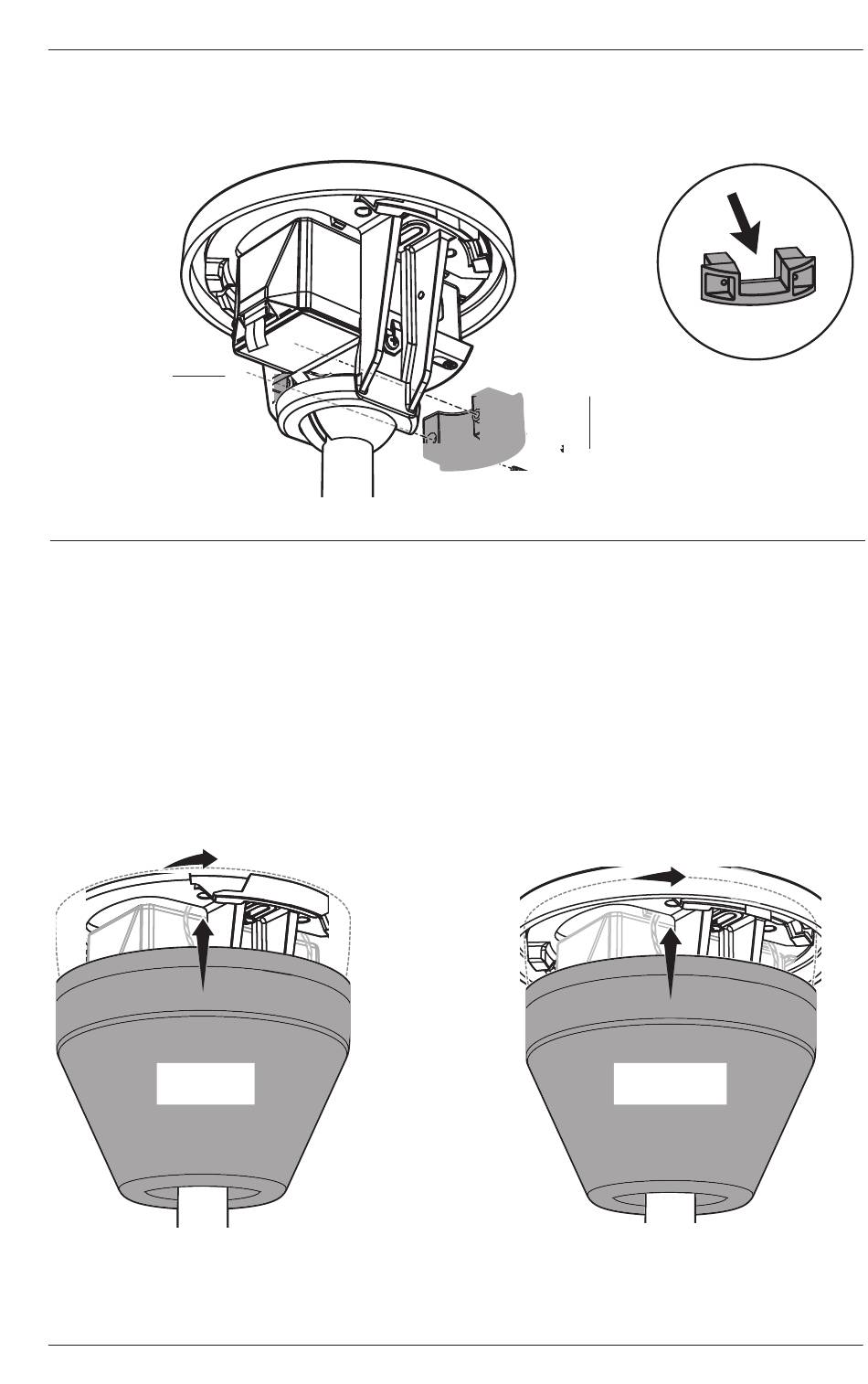

Fig. 6b
Bloque
estabilizador
del ventilador
7. Asegurar la tapa del cableado
Deslice la tapa del cableado hacia arriba por el tubo de montaje, alineando las
pestañas en el interior de la tapa del cableado con las ranuras en el soporte de
montaje de modo que la parte superior de la tapa del cableado quede al ras con el
soporte de montaje. Verifique que todos los cables eléctricos y el cable de seguridad
estén dentro de la tapa del cableado y luego gire la tapa en el sentido de las
manecillas del reloj para asegurarla (Fig. 7a, Fig. 7b).
Fig. 7a: ventiladores sin cubierta
para el soporte de montaje
Tapa del
cableado
© 2023 DELTA T LLC. TODOS LOS DERECHOS RESERVADOS.
REEMPLAZO DE LA CAJA DE CONTROL
O
Tornillo M3 x
20 mm
Fig. 7b: ventiladores con cubierta
para el soporte de montaje
O
Canal para cables
Tapa del
cableado
