CONTROL BOX REPLACEMENT
WARNING: Power must be disconnected before installation and servicing,
cleaning, and other user maintenance. Failure to disconnect power creates risk
of fire, electric shock, and serious bodily injury.
CAUTION: The Big Ass Fans product warranty will not cover equipment damage
or failure that is caused by improper installation or use.

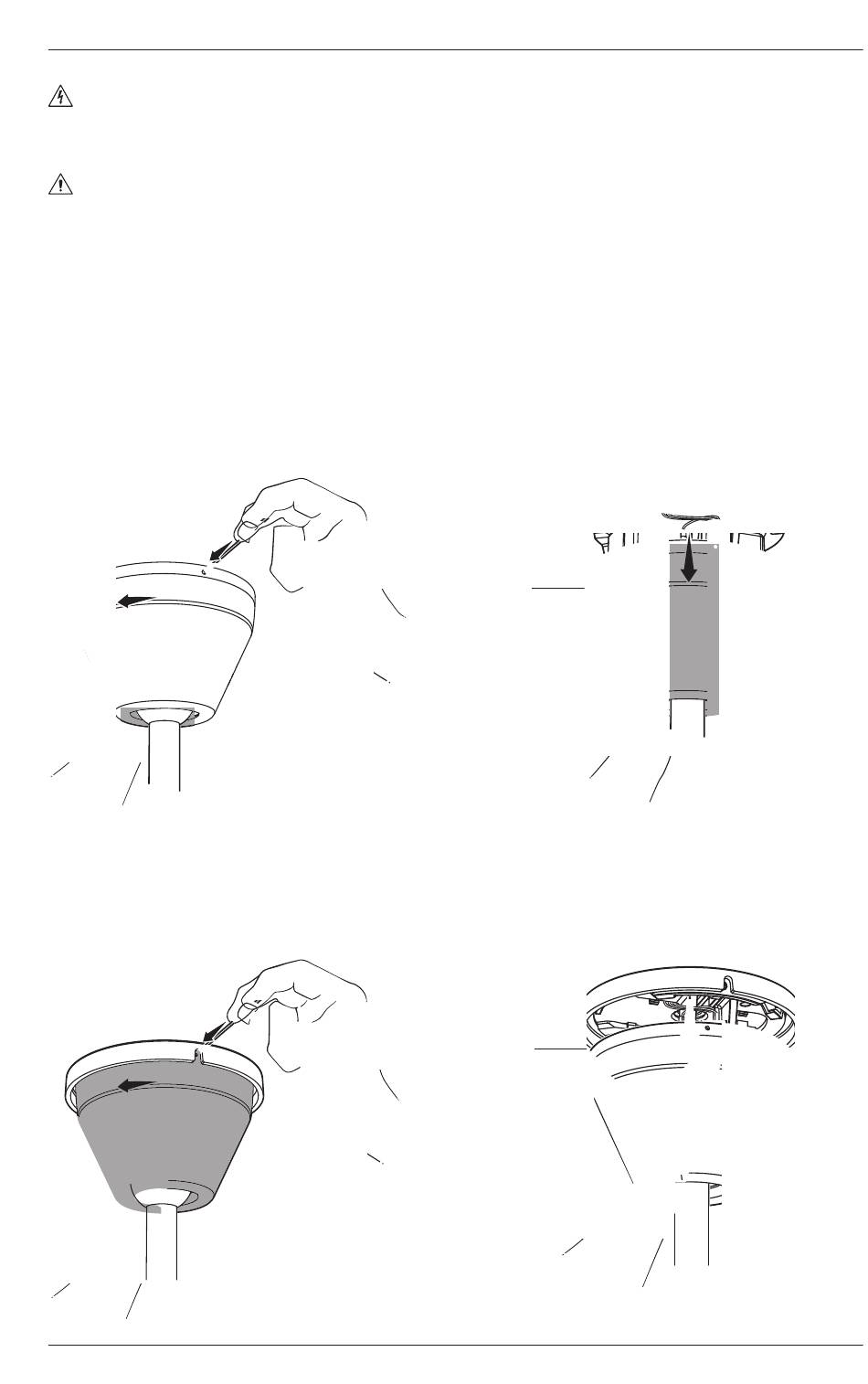

1. Remove wiring cover
Use a long, thin object such as a small Allen wrench or pen tip to press the recessed
tab on the wiring cover (Fig. 1.1). While pressing the tab, turn the cover counterclockwise
(Fig. 1.1) and slide down to remove (Fig. 1.2).
Fans without Mounting Bracket Cover
Fig. 1.1
Fans with Mounting Bracket Cover
Fig. 1.1
OR
© 2023 DELTA T LLC. ALL RIGHTS RESERVED.
Fig. 1.2
Wiring
Cover
Fig. 1.2
Wiring
Cover
Table des Matières
loading

Manuels Connexes pour Delta CONTROL BOX REPLACEMENT

Sommaire des Matières pour Delta CONTROL BOX REPLACEMENT

  • Page 1 (Fig. 1.1). While pressing the tab, turn the cover counterclockwise (Fig. 1.1) and slide down to remove (Fig. 1.2). Fans without Mounting Bracket Cover Fig. 1.1 Fig. 1.2 Wiring Cover Fans with Mounting Bracket Cover Fig. 1.1 Fig. 1.2 Wiring Cover © 2023 DELTA T LLC. ALL RIGHTS RESERVED.
  • Page 2 Disconnect wiring harnesses on front (Fig. 3.1) and back (Fig 3.2) of control box. Note: Wiring harness appearance may differ slightly from the illustrations. Fig. 3.1 Fig. 3.2 Wiring Harnesses Wiring Harnesses © 2023 DELTA T LLC. ALL RIGHTS RESERVED.
  • Page 3 Connect wiring harness from ceiling to wiring harness on front of control box (Fig. 5.2). Secure ferrite core to square of double-sided tape on mounting bracket (if not already secured) (Fig. 5.2). Fig. 5.1 Fig. 5.2 Wiring Ferrite Core Harnesses Wiring Harnesses © 2023 DELTA T LLC. ALL RIGHTS RESERVED.
  • Page 4 M4 x 25 mm Screw Fan Stabilizer Block Route wires and safety cable from Control box tray screws should sit downrod through wiring channel in in notches on top of stabilizer. stabilizer. © 2023 DELTA T LLC. ALL RIGHTS RESERVED.
  • Page 5 (Fig. 7a, Fig. 7b). Fig. 7a: Fans without Mounting Fig. 7b: Fans with Mounting Bracket Cover Bracket Cover Wiring Wiring Cover Cover © 2023 DELTA T LLC. ALL RIGHTS RESERVED.

  • Page 7: Remplacement Du Bloc De Commande

    (Fig. 1.1) et faites-le coulisser vers le bas (Fig. 1.2). Ventilateurs sans cache de support de fixation Fig. 1.1 Fig. 1.2 Couvre-fils Ventilateurs avec cache de support de fixation Fig. 1.1 Fig. 1.2 Couvre-fils © 2023 DELTA T LLC. TOUS DROITS RÉSERVÉS.

  • Page 8: Dépose Du Système De Stabilisation (Le Cas Échéant)

    3. Déconnexion des faisceaux Débranchez les faisceaux situés à l’avant (Fig. 3.1) et à l’arrière (Fig. 3.2) du bloc de commande. Remarque : Les faisceaux peuvent être légèrement différents de ceux illustrés ci-dessous. Fig. 3.1 Fig. 3.2 Faisceaux Faisceaux © 2023 DELTA T LLC. TOUS DROITS RÉSERVÉS.

  • Page 9: Reconnexion Des Faisceaux

    à l’avant du bloc de commande (Fig. 5.2). Fixez le tore de ferrite au carré de ruban adhésif double face collé sur le support de fixation (s’il n’y est pas encore fixé) (Fig. 5.2). Fig. 5.1 Fig. 5.2 Faisceaux Tore de ferrite Faisceaux © 2023 DELTA T LLC. TOUS DROITS RÉSERVÉS.

  • Page 10: Repose Du Système De Stabilisation (Le Cas Échéant)

    Les vis du logement du bloc de de la tige de prolongation dans la commande doivent s’insérer dans gorge prévue à cet effet sur le bloc de les encoches supérieures du stabilisation. système de stabilisation. © 2023 DELTA T LLC. TOUS DROITS RÉSERVÉS.

  • Page 11: Mise En Place Du Couvre-Fils

    (Fig. 7a, Fig. 7b). Fig. 7a : Ventilateurs sans cache Fig. 7b : Ventilateurs avec cache de support de fixation de support de fixation Couvre-fils Couvre-fils © 2023 DELTA T LLC. TOUS DROITS RÉSERVÉS.
  • Page 13 (Fig. 1.1) y deslícela hacia abajo para retirarla (Fig. 1.2). Ventiladores sin cubierta para el soporte de montaje Fig. 1.1 Fig. 1.2 Tapa del cableado Ventiladores con cubierta para el soporte de montaje Fig. 1.1 Fig. 1.2 Tapa del cableado © 2023 DELTA T LLC. TODOS LOS DERECHOS RESERVADOS.
  • Page 14 Desconecte los arneses de cables de la parte delantera (Fig. 3.1) y la parte trasera (Fig 3.2) de la caja de control. Nota: los arneses de cables pueden no ser exactamente iguales a los ilustrados. Fig. 3.1 Fig. 3.2 Arneses de cables Arneses de cables © 2023 DELTA T LLC. TODOS LOS DERECHOS RESERVADOS.
  • Page 15 (Fig. 5.2). Asegure el núcleo de ferrita al cuadrado de cinta de doble faz en el soporte de montaje (si aún no está asegurado) (Fig. 5.2). Fig. 5.1 Fig. 5.2 Arneses Núcleo de de cables ferrita Arneses de cables © 2023 DELTA T LLC. TODOS LOS DERECHOS RESERVADOS.
  • Page 16 Los tornillos de la bandeja de la de seguridad del tubo de montaje caja de control deben quedar en a través del canal para cables del las muescas de la parte superior estabilizador. del estabilizador. © 2023 DELTA T LLC. TODOS LOS DERECHOS RESERVADOS.
  • Page 17 (Fig. 7a, Fig. 7b). Fig. 7a: ventiladores sin cubierta Fig. 7b: ventiladores con cubierta para el soporte de montaje para el soporte de montaje Tapa del Tapa del cableado cableado © 2023 DELTA T LLC. TODOS LOS DERECHOS RESERVADOS.
  • Page 20 bigassfans.com HKU-INST-440-MUL-01 REV. B 11/11/2024...
