1.6
Mode chauffage (Unités de la pompe à
chaleur)
1.6.1
Commande du compresseur
1) Atteindre la température configurée
• Si les conditions suivantes sont remplies, le
compresseur cesse de fonctionner.
• La fréquence calculée (fb) est inférieure à la
fréquence minimum limite (FminH).
• Le compresseur fonctionne à la FminH pendant plus
de 10 minutes.
• T1 est supérieure ou égale à Tsc+ HDIFTEMP2.
Remarque : HDIFTEMP2 est le paramètre de réglage de
l'EEPROM. Il est de 2 °C en général.
• Si une des conditions suivantes est remplie, pas de
temps de jugement.
• La fréquence de fonctionnement du compresseur
(fr) est supérieure à la fréquence d'essai (TestFre).
• Lorsque la fréquence de fonctionnement du
compresseur est égale à la fréquence d'essai, T4 est
supérieure à 15 °C ou défaut de T4.
• Modifiez la température de réglage.
• Turbo ou fonction Sleep on/off.
2) Lorsque le courant est plus élevé que la valeur
prédéfinie, la protection contre la surtension est activée,
provoquant l'arrêt du compresseur.
1.6.2
Commande du ventilateur intérieur :
1) En mode chauffage, le ventilateur intérieur fonctionne
en continu. La vitesse du ventilateur peut être réglée
(de 1 % à 100 %), ou coupée. Et la fonction anti-vent
froid est prioritaire.

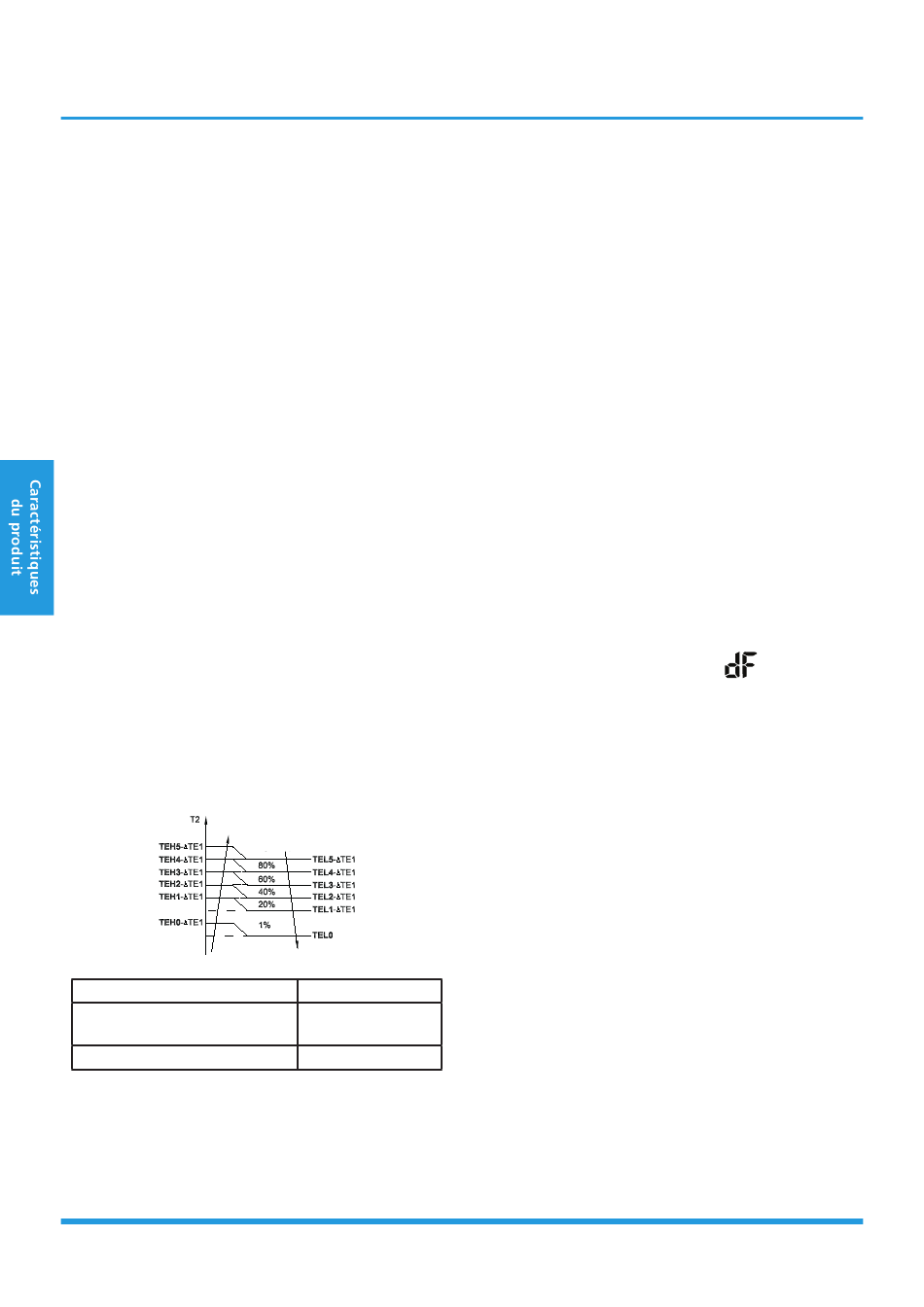

• Fonction anti-air froid
• Le ventilateur intérieur est contrôlé par la
température intérieure T1 et la température de la
bobine de l'unité intérieure T2.
T1 ≥ 19 °C(66,2°F)
15 °C(59°F) ≤ T1 <
19 °C(66,2°F)
T1<15 °C(59°F)
2) Ventilateur automatique
• Courbe de montée
• Lorsque T1-Tsc est supérieure ou égale à -1,5 °C, la
vitesse du ventilateur diminue à 80 % ;
• Lorsque T1-Tsc est supérieure ou égale à 0 °C, la
vitesse du ventilateur diminue à 60 % ;
Page 48
Réglage de la vitesse
du ventilateur
Ventilateur
désactivé
ΔTE1=0
ΔTE1=19 °C-T1
(34,2°F-T1)
ΔTE1=4 °C(7.2°F)
• Lorsque T1-Tsc est supérieure ou égale à 0,5 °C, la
vitesse du ventilateur diminue à 40 % ;
• Lorsque T1-Tsc est supérieure ou égale à 1 °C, la
vitesse du ventilateur diminue à 20 %.
• Courbe de descente
• Lorsque T1-TSC est inférieure ou égale à 0,5 °C, la
vitesse du ventilateur augmente à 20 % ;
• Lorsque T1-TSC est inférieure ou égale à 0 °C, la
vitesse du ventilateur augmente à 60 % ;
• Lorsque T1-TSC est inférieure ou égale à -1,5 °C, la
vitesse du ventilateur augmente à 80 % ;
• Lorsque T1-TSC est inférieure ou égale à -3 °C, la
vitesse du ventilateur augmente à 100 % .
1.6.3
Commande de ventilateur extérieur :
• L'unité extérieure sera mise en marche à différentes
vitesses du ventilateur selon T4 et fréquences de
fonctionnement du compresseur.
• Pour les autres unités extérieures, les vitesses du
ventilateur sont différentes.
1.6.4
Mode dégivrage
• L'unité passe en mode Dégivrage en fonction de
l'évolution de la température de T3, T4 et de la durée
de fonctionnement du compresseur.
• En mode Dégivrage, le compresseur continue de
fonctionner, les moteurs intérieur et extérieur cessent
de fonctionner, le voyant de dégivrage de l'unité
intérieure s'allume et le symbole «
• Si l'une des conditions suivantes se vérifie, le dégivrage
s'arrête et la machine passe en mode Chauffage
normal :
• T3 dépasse TCDE1 °C.
• T3 se maintient au-dessus de TCDE2 °C pendant
80 secondes.
• L'unité fonctionne pendant 15 minutes consécutives
en mode Dégivrage.
• Lorsque T3 est inférieure à -3ºC et que le compresseur
fonctionne depuis plus de 120 minutes, si l'une des
conditions suivantes est vérifiée, le dégivrage s'arrête
et la machine passe en mode Chauffage normal :
• T3 dépasse TCDE1+4 °C.
• T3 se maintient au-dessus de TCDE2+4 °C pendant
80 secondes.
• L'unité fonctionne pendant 15 minutes consécutives
en mode Dégivrage.
• Lorsque T4 est inférieure ou égale à -22ºC et que
la durée de fonctionnement du compresseur est
supérieure à TIMING_DEFROST_TIME, si l'une des
conditions suivantes est vérifiée, le dégivrage s'arrête
et la machine passe en mode Chauffage normal :
• L'unité fonctionne pendant 10 minutes consécutives
en mode Dégivrage.
• T3 dépasse
10 °C.
» s'affiche.
