Midea MAG2-09N8-2 Manuel Technique page 27

MAG2-18N8-2

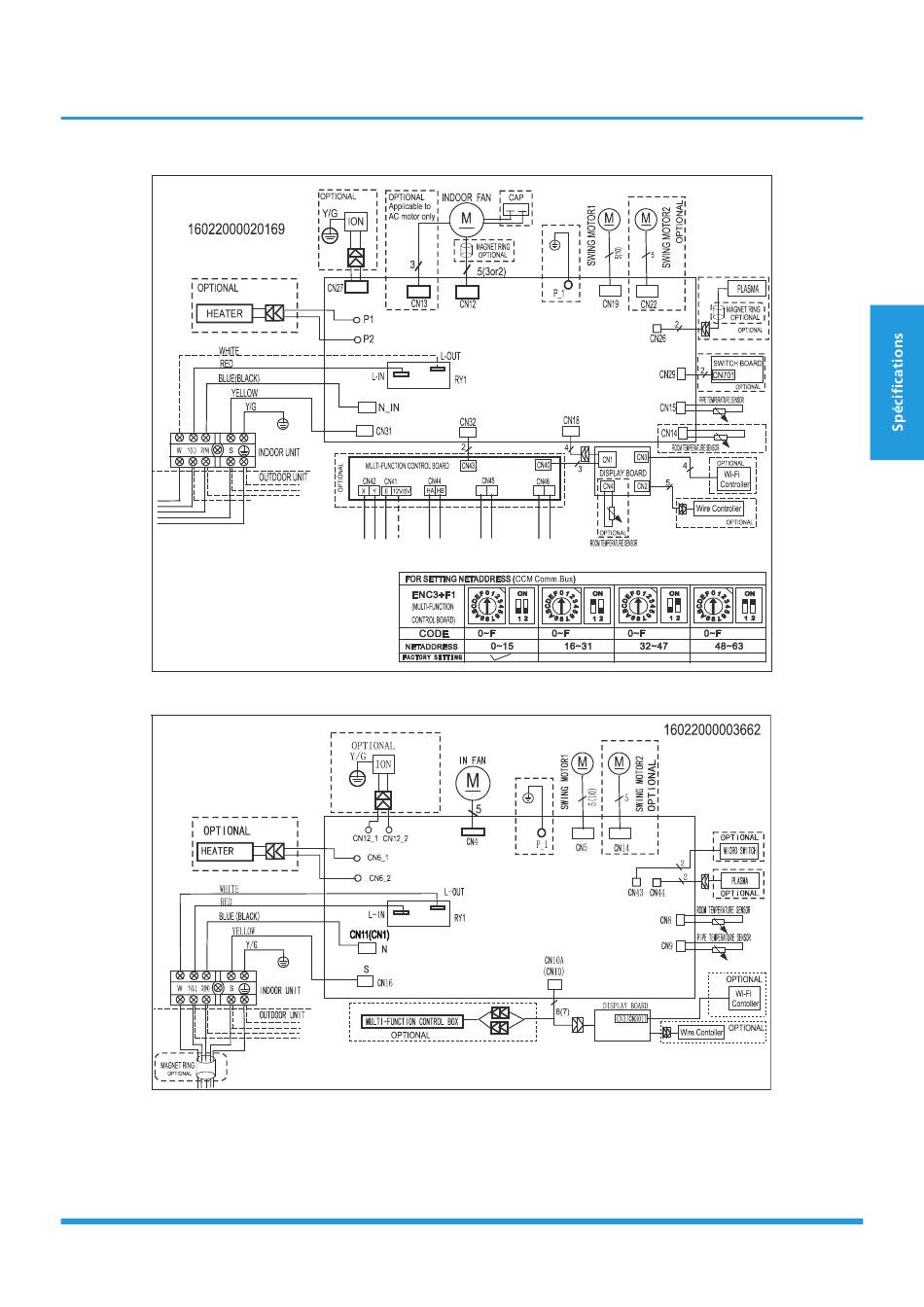

SCHÉMA DE CÂBLAGE
UNITÉ INTÉRIEURE
Applicable aux unités
MONO avec la fonction de
commande de veille 1W
MAG2-24N8-2
SCHÉMA DE CÂBLAGE
UNITÉ INTÉRIEURE
Applicable aux unités MONO avec la
fonction de commande de veille 1W
Applicable aux unités
MULTI et MONO sans la
fonction de commande
de veille 1W
Vers CCM Comm.Bus ou Vers Contrôleur
contrôleur 48 5 fils câblé connecté
aléatoirement
- - - - Ce symbole indique que
l'élément est facultatif, la forme
réelle prévaudra.
Applicable aux unités MULTI et
MONO sans la fonction de
commande de veille 1W
PANNEAU PRINCIPAL
Vers Téléalarme Vers Interrupteur à
distance
 Page 27 
