de la position de la plaque de montage. Vérifier les
dimensions de la plaque de montage.

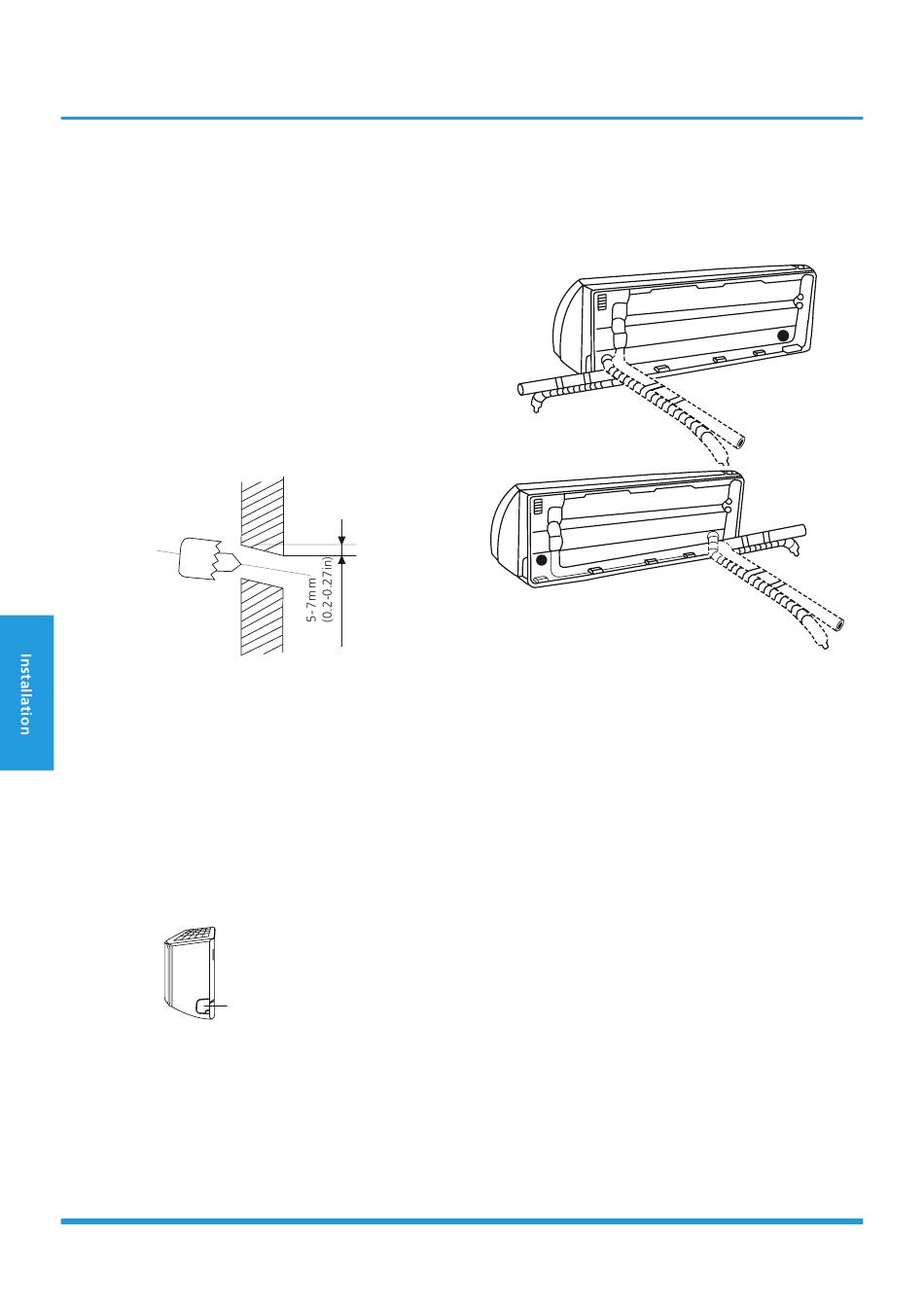

2. Avec un forêt de 65 mm (2,5 po) ou 90 mm (3,54 po)
(en fonction des modèles), percer un orifice dans le mur.
S'assurer que l'orifice est percé selon un angle légèrement
descendant, de sorte à ce que l'extrémité extérieure de
l'orifice soit inférieure à l'extrémité intérieure d'environ 5
mm à 7 mm (0,2-0,27 po). Cela permettra d'assurer une
évacuation adéquate.
3. Placer la manchette murale de protection dans
l'orifice. Cela protège les bords de l'orifice et vous aidera
à le fermer lorsque vous aurez terminé le processus
d'installation.
REMARQUE : Lors du perçage de l'orifice mural, s'assurer
d'éviter les fils, la plomberie, et autres composants
sensibles.
Intérieur
3.4
Préparation de la tuyauterie du
réfrigérant
La tuyauterie de réfrigérant se trouve à l'intérieur d'un
manchon d'isolation fixé à l'arrière de l'unité. Vous devez
préparer la tuyauterie avant de la passer à travers l'orifice
mural.
1. En fonction de la position des orifices muraux par
rapport à la plaque de montage, choisir le côté où la
tuyauterie sortira de l'unité.
2. Si l'orifice mural se trouve derrière l'unité, conserver
le panneau séparateur en place. Si l'orifice mural se
trouve sur le côté de l'unité intérieure, retirer le panneau
séparateur en plastique de ce côté de l'unité.
Panneau séparateur
3. Si la tuyauterie de raccord existante est déjà incorporée
dans le mur, passer directement à l'étape por raccorder
le tuyau de vidange. S'il n'y a pas de tuyauterie intégrée,
connecter la tuyauterie de réfrigérant de l'unité intérieure
à la tuyauterie de raccord qui reliera les unités intérieure
et extérieure. Se reporter à la section Raccordement des
tuyaux de réfrigérant de ce manuel pour des instructions
détaillées.
Page 70
Mur
Extérieur
REMARQUE : La tuyauterie de réfrigérant peut sortir de
l'unité intérieure à partir de quatre angles différents :
• Coté gauche
• Arrière gauche
• Coté droit
• Arrière droite
Faire très attention à ne pas endommager ou bosseler la
tuyauterie en la pliant depuis l'unité. Les bosselures sur
la tuyauterie auront une incidence sur la performance de
l'unité.
3.5
Connexion du tuyau de vidange
Par défaut, le tuyau de vidange est fixé à gauche
de l'unité (quand vous êtes face à l'arrière de
l'appareil).
• Envelopper le point de connexion fermement à
l'aide d'un ruban en téflon pour assurer une bonne
étanchéité et pour empêcher les fuites.
• Retirer le filtre à air et verser une petite quantité d'eau
dans la cuvette de drainage afin de s'assurer que l'eau
s'écoule normalement de l'unité.
REMARQUE SUR L'INSTALLATION DU TUYAU DE
VIDANGE :
• S'assurer de monter le tuyau de vidange comme
illustré sur les illustrations suivantes.
