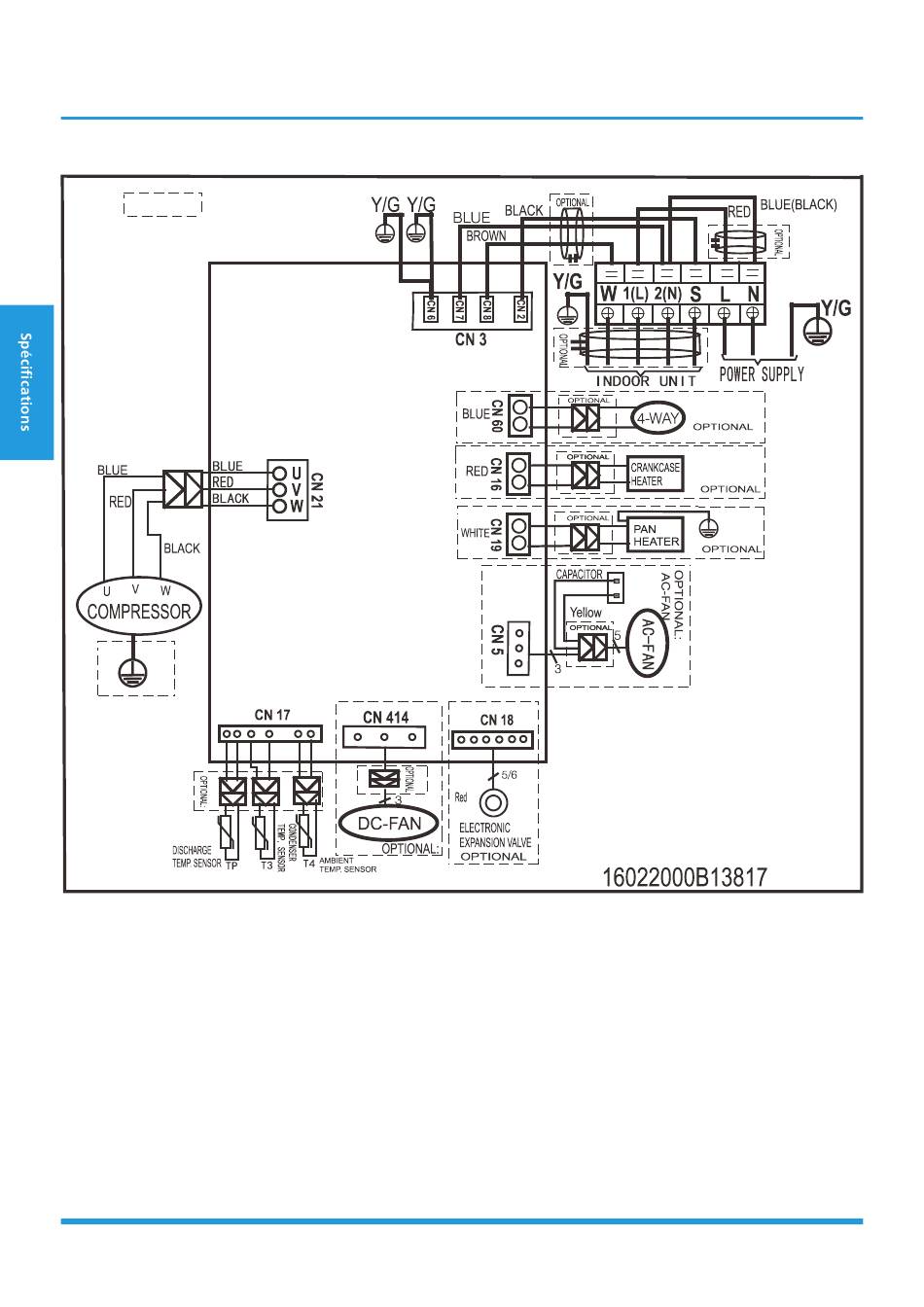

MOM-24N8D0-1
Notes :
Ce symbole indique que cet élément est
facultatif ; la forme réelle prévaut.
Le fil de terre du
compresseur se trouve
dans le boîtier D (il n'est
pas dans les autres
boîtiers).
Page 30
PCB
PRINCIPALE
EXTÉRIEURE
REMARQUE : Selon les besoins de la
commande de veille, la zone de section
transversale de câble connectée à W,
1(L), 2(N) doit être sélectionnée pour être
adaptée au courant maximum du circuit.
Le courant maximum du circuit est égal à
la somme du courant nominal de l'unité
intérieure et de l'unité extérieure.
