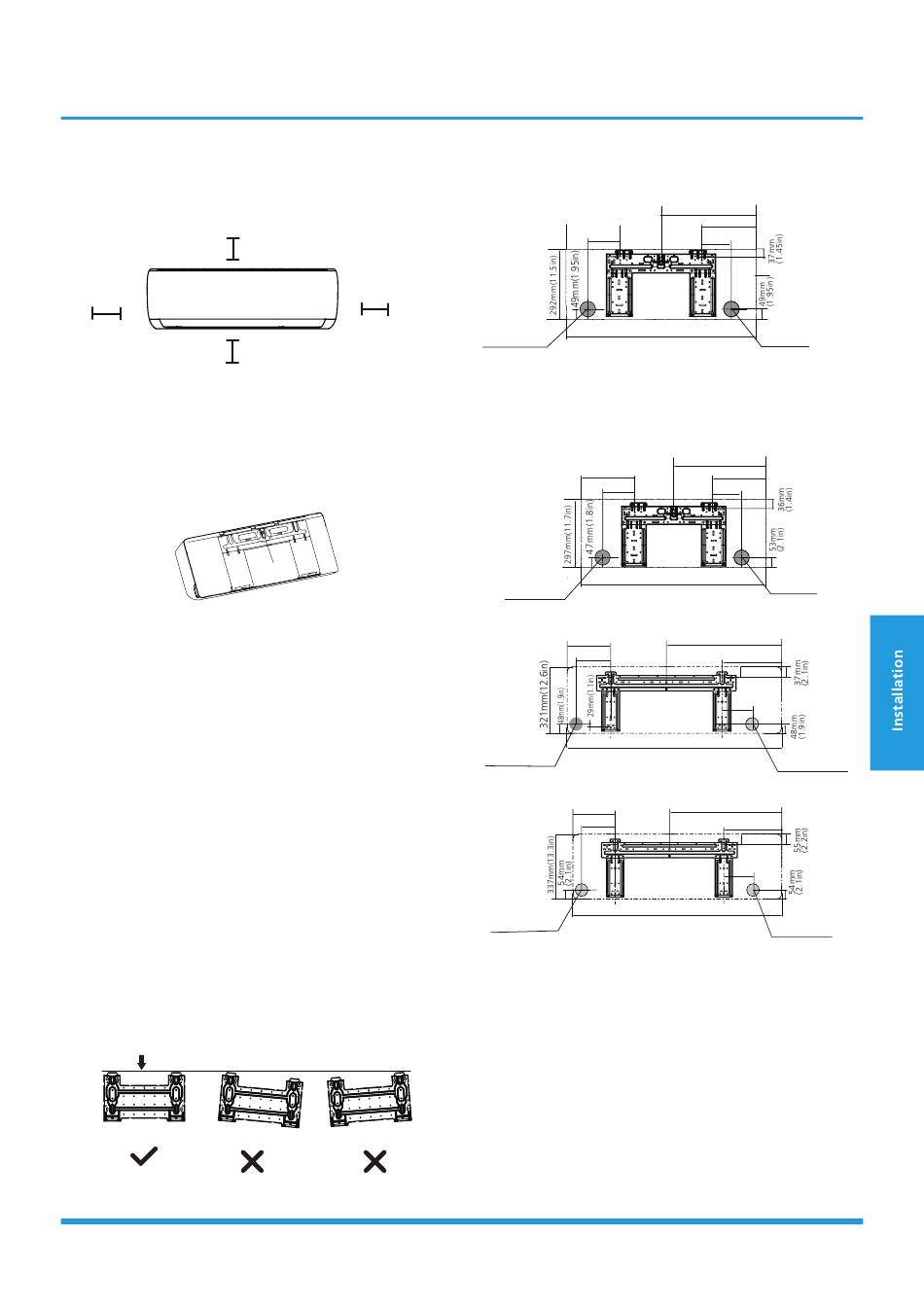

3. Installation de l'unité intérieure
3.1
Espace réservé à l'entretien de l'unité
intérieure
Au moins 15 cm (5,9 po)
Au moins
12 cm
(4,75 po)
Au moins 2,3 m (90,55 po)
3.2
Fixation de la plaque de montage au
mur
• La plaque de montage est l'appareil sur lequel
vous allez monter l'unité intérieure.
1. Retirer la vis qui fixe la plaque de montage à l'arrière de
l'unité intérieure.
2. Placer la plaque de montage contre le mur selon
un emplacement répondant aux normes dans l'étape
Sélection du site d'installation. (Se reporter aux Dimensions
de la plaque de montage pour plus d'informations sur les
formats de plaque de montage.)
3. Percer les trous pour les vis de montage sur des
emplacements qui :
• disposent de goujons et peuvent supporter le poids de
l'unité.
• correspondent aux orifices de vis sur la plaque de
montage.
4. Sécuriser la plaque de montage sur le mur à l'aide des
vis fournies.
5. Assurez-vous que la plaque de montage est à plat
contre le mur.
• Dimensions de la plaque de montage
Les différents modèles disposent de différentes plaques
de montage. En fonction des différentes exigences de
personnalisation, la forme de la plaque de montage peut
être légèrement différente. Cependant, les dimensions
d'installation sont les mêmes pour toutes les unités
intérieures de la même taille.
Orientation correcte de la plaque de montage
Au moins
12 cm
(4,75 po)
Vis
MSAGAU-09HRFNX-QRD0GW,
ÉLIMINER,
ÉLIMINER
101mm(4.0in)
Orifice mural arrière
729mm(28.7in)
gauche 65 mm (2,5 po)
ÉLIMINER,
MAG2-12N8-2,
ÉLIMINER(GA),
ÉLIMINER,
ÉLIMINER
244mm(9.6in)
190mm(7.5in)
835mm(32.9in)
Orifice mural arrière
gauche 65 mm (2,5 po)
MAG2-18N8-2
165mm(6.5in)
106mm(4.2in)
971mm(38.2in)
Orifice mural arrière
gauche 65 mm (2,5 po)
MAG2-24N8-2
199mm(7.8in)
129mm(5.1in)
Orifice mural arrière
gauche 90 mm (3,54 po)
• Remarque pour les murs en béton ou en briques :
Si le mur est en briques, en béton ou en matériaux
similaires, percer des orifices de 5 mm de diamètre (0,2 po)
dans le mur et insérer la douille d'ancrage fournie. Puis
fixer la plaque de montage sur le mur en serrant les vis
directement dans la douille d'ancrage.
3.3
Perçage de l'orifice mural de la
tuyauterie de raccord
Vous devez percer un orifice dans le mur pour la tuyauterie
de réfrigérant, le tuyau de drainage et le câble de signal
qui permettront de relier les unités intérieure et extérieure.
1. Déterminer l'emplacement de l'orifice mural en fonction
348.4mm(13.7in)
179mm(7.1in)
136mm(5.4in)
Disposition unité
intérieure
Orifice mural arrière
droite 65 mm (2,5 po)
418mm(16.5in)
246mm(9.7in)
121mm(4.8in)
Orifice mural arrière
droite 65 mm (2,5 po)
527mm(20.7in)
247mm(9.7in)
139mm
(5.5in)
Orifice mural arrière
droite 65 mm (2,5 po)
603mm(23.7in)
322mm(12.7in)
173mm
(6.8in)
1082mm(42.6in)
Orifice mural arrière
droite 90 mm (3,54 po)
