• Câble d'alimentation extérieur : H07RN-F
• Câble de signal : H07RN-F

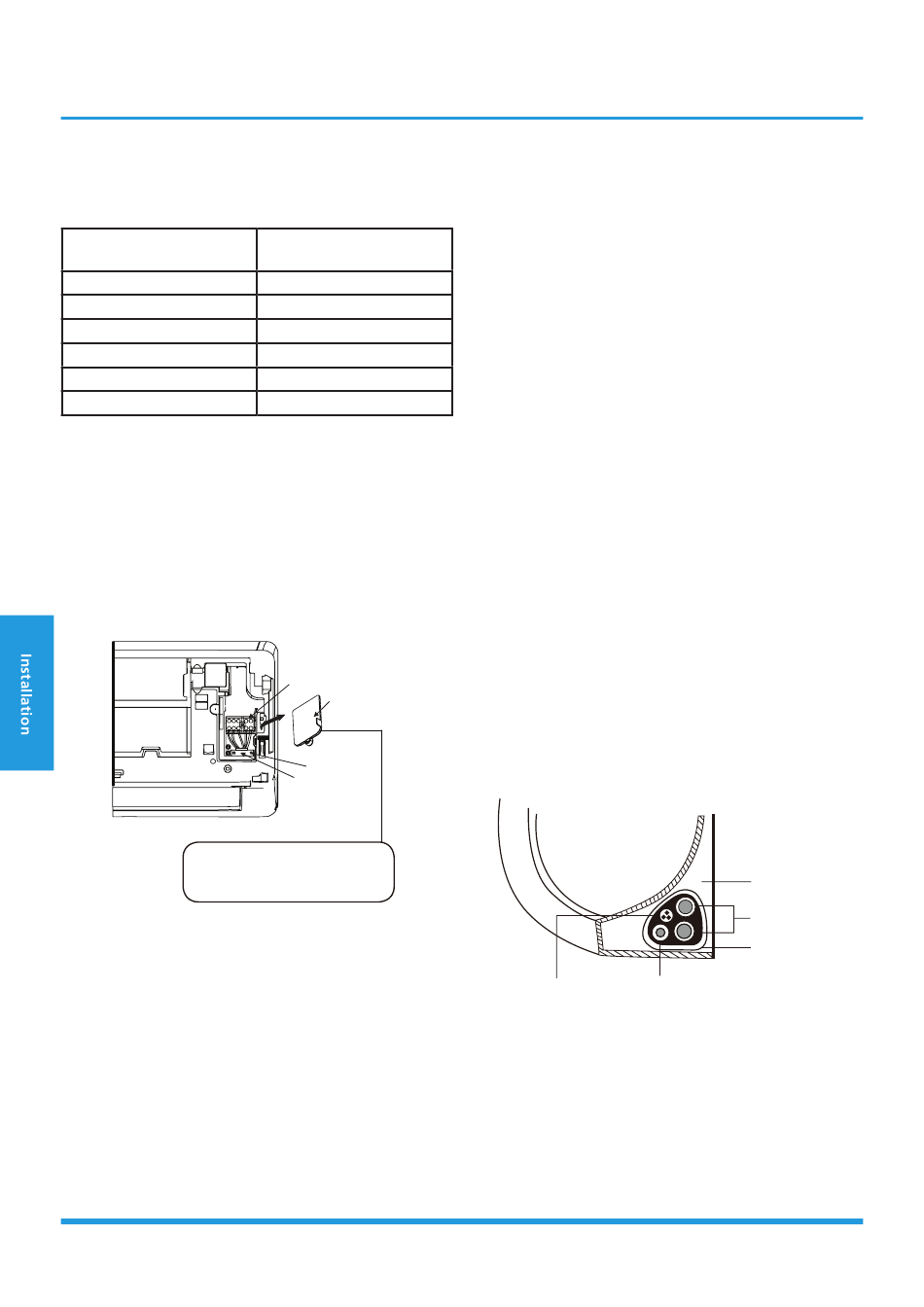

Tableau : Section transversale minimum des câbles de
signal et d'alimentation
Intensité nominale de
l'appareil (A)
> 3 et ≤ 6
> 6 et ≤ 10
> 10 et ≤ 16
> 16 et ≤ 25
> 25 et ≤ 32
> 32 et ≤ 40
1. Préparer le câble pour la connexion :
• En utilisant une pince à dénuder, dénuder le
caoutchouc des deux extrémités du câble de signal sur
environ 40 mm (1,57 po).
• Dénuder l'isolation des extrémités des fils.
• À l'aide d'un sertisseur de fil, sertir les cosses de type
U sur les extrémités des fils.
2. Ouvrir le panneau avant de l'unité intérieure.
3. À l'aide d'un tournevis, ouvrir le couverture de la boîte à
fil sur le côté droit de l'unité. Cela permettra de révéler le
bornier.
Le schéma de câblage est situé
à l'intérieur du cache-fil de
4. Dévisser le serre-câble sous le bornier et le placer sur le
côté.
5. Face à l'arrière de l'unité, retirer le panneau en plastique
sur la partie inférieure gauche.
6. Alimenter le fil de signal dans cet emplacement, de
l'arrière de l'unité vers l'avant.
7. Face à l'avant de l'unité, faire correspondre les couleurs
de fils avec les étiquettes sur le bornier, connecter la cosse
en U et bien serrer chaque fil à sa borne correspondante.
8. Après vérification que chaque connexion est sécurisée,
utiliser le serre-câble pour fixer le câble de signal à l'unité.
Visser fermement le serre-câble.
9. Replacer le cache-fil à l'avant de l'unité, et le panneau
en plastique à l'arrière.
Page 72
Zone transversale nominale
(mm²)
0,75
1
1,5
2,5
4
6
Bornier
Cache-fil
Vis
Serre-câble
l'unité intérieure.
REMARQUE :
• Choisir la bonne taille de câble
La taille du câble d'alimentation, du câble de signal, du
fusible et de l'interrupteur nécessaires est déterminée par
l'intensité maximale de l'unité. Le courant maximal est
indiqué sur la plaque signalétique située sur le panneau
latéral de l'unité. Se reporter à cette plaque signalétique
pour choisir le bon câble, le bon fusible ou le bon
interrupteur.
• Prendre note des caractéristiques techniques des
fusibles
La carte mère du climatiseur (PCB) est conçue avec un
fusible pour fournir une protection contre les surintensités.
Les caractéristiques du fusible sont imprimées sur la carte
mère, comme : T3.15A/250 V CA, T5A/250 V CA, etc.
• Attention au fil sous tension
Lors du sertissage des fils, s'assurer de bien distinguer les
fils sous tension (« L ») des autres fils.
• Tout le câblage doit être réalisé en stricte conformité
avec le schéma de câblage situé au dos du panneau
avant des unités intérieures.
• Ne pas mélanger les fils sous tension et hors tension.
C'est dangereux, et cela peut provoquer le
dysfonctionnement du climatiseur.
• Le processus de branchement des câbles peut différer
légèrement entre les unités.
3.7
Enroulage des câbles et canalisations
Avant de passer la tuyauterie, le tuyau de vidange et
le câble de signal à travers l'orifice mural, vous devez
regrouper l'ensemble afin d'économiser de l'espace, les
protéger et les isoler.
1. Rassembler le tuyau de vidange, les tuyauteries de
réfrigérant et le câble de signal ci-dessous :
Unité intérieure
Tuyau de vidange
Fil de signal
2. À l'aide d'un ruban vinyle adhésif, fixer le tuyau de
vidange sous les tuyauteries de réfrigérant.
3. À l'aide de ruban isolant, regrouper et enrouler
fermement le fil de signal, les tuyauteries de réfrigérant
et le tuyau de vidange. Vérifier que tous les éléments sont
regroupés conformément à l'illustration précédente.
REMARQUE :
• Le tuyau de vidange doit être en bas
S'assurer que le tuyau de vidange est en bas du paquet.
Placer le tuyau de vidange en haut du paquet regroupé
Espace derrière
l'unité
Tuyauterie de
réfrigérant
Ruban isolant
