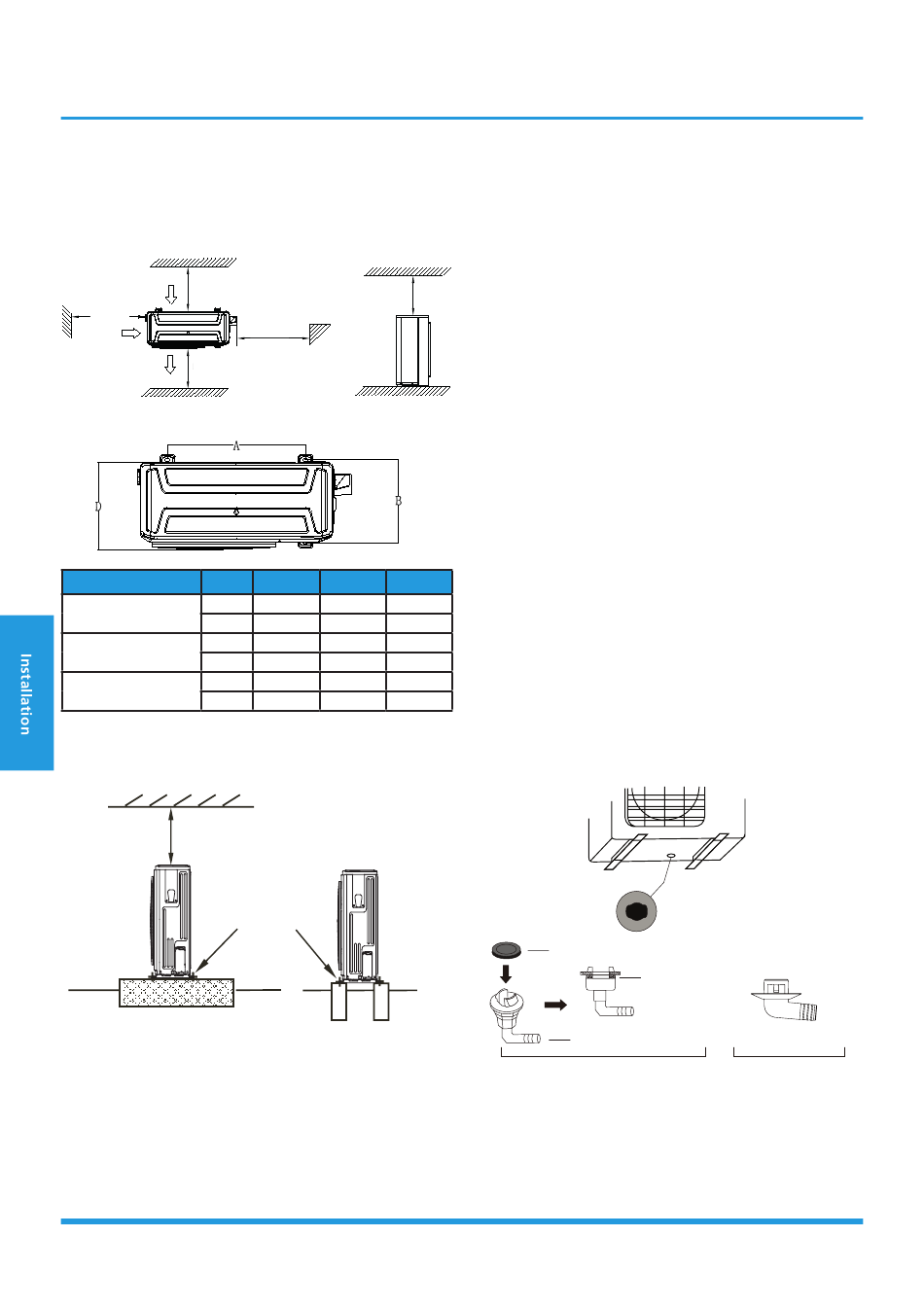

4. Installation de l'unité extérieure
(unité de refoulement latérale)
4.1
Espace réservé à l'entretien de l'unité
extérieure
(Mur ou obstacle)
Plus de 30 cm (11,81 po)
Entrée d'air
Plus de 30 cm
(11,81 po)
Entrée d'air
Sortie d'air
Plus de 200 cm (78,74 po)
4.2
Hauteur du boulon
Modèle
unité
mm
MOM-09N8D1-2
MOM-12N8D1-2
pouce
mm
MOM-18N8D0-1
pouce
mm
MOM-24N8D0-1
pouce
4.3
Installer l'unité extérieure
Fixer l'unité extérieure avec des boulons
d'ancrage (M10)
Attention
Attendu que le centre de gravité de l'unité n'est pas situé
en son centre physique, faire particulièrement attention
lors du levage de l'unité avec des élingues.
Ne jamais soutenir l'unité au niveau de l'entrée de l'unité
extérieure pour éviter qu'elle ne se déforme.
Ne pas toucher le ventilateur avec les mains ou avec des
objets.
Page 74
Plus de 60 cm
(23,62 po)
Maintenir le canal
Plus de 60 cm
(23,62 po)
A
B
D
452
255
270
17,8
10
10,6
511
317
330
20,1
12,5
13
663
354
342
26,1
13,9
13,5
Ne pas incliner l'unité de plus de 45º, et ne pas la déposer
sur le côté.
Faire des fondations en béton conformément aux
spécifications des unités extérieure.
Fixer les pieds de cette unité à l'aide de boulons en vue
d'éviter toute chute en cas de tremblement de terre ou de
fort vent.
4.4
Installation du joint de vidange
Les unités de la pompe à chaleur nécessitent un joint de
vidange. Avant le boulonnage de l'unité extérieure en
place, vous devez installer le joint de vidange sous l'unité.
Noter qu'il existe deux différents types de raccordements
de vidange selon le type d'unité extérieure.
• Si le joint de vidange est fourni avec un joint en
caoutchouc (voir Ill. A), procéder comme suit :
1. Mettre en place le joint en caoutchouc sur l'extrémité du
joint de vidange qui sera connecté à l'unité extérieure.
2. Insérer le joint de vidange dans l'orifice sur le plateau de
base de l'unité.
3. Faire tourner le joint de vidange de 90° jusqu'à ce qu'il
s'enclenche en place face à l'avant de l'unité.
4. Connecter une extension du tuyau de vidange (non
incluse) au joint de vidange pour rediriger l'eau de l'unité
pendant le mode chauffage.
• Si le joint de vidange n'est pas fourni avec un
joint en caoutchouc (voir Ill. B), procéder comme
suit :
1. Insérer le joint de vidange dans l'orifice sur le plateau de
base de l'unité. Le joint de vidange sera bloqué sur place.
2. Connecter une extension du tuyau de vidange (non
incluse) au joint de vidange pour rediriger l'eau de l'unité
pendant le mode chauffage.
Joint
Joint
Joint de vidange
A
Orifice de la plaque de base
de l'unité extérieure
B
