5 Raccordement électrique
Reportez-vous à la section
connecteur.
5.13 Connexion DI
La société de réseau utilise un récepteur de commande d'ondulation pour convertir le signal
de distribution réseau et l'envoyer sous forme de signal de contact sec.

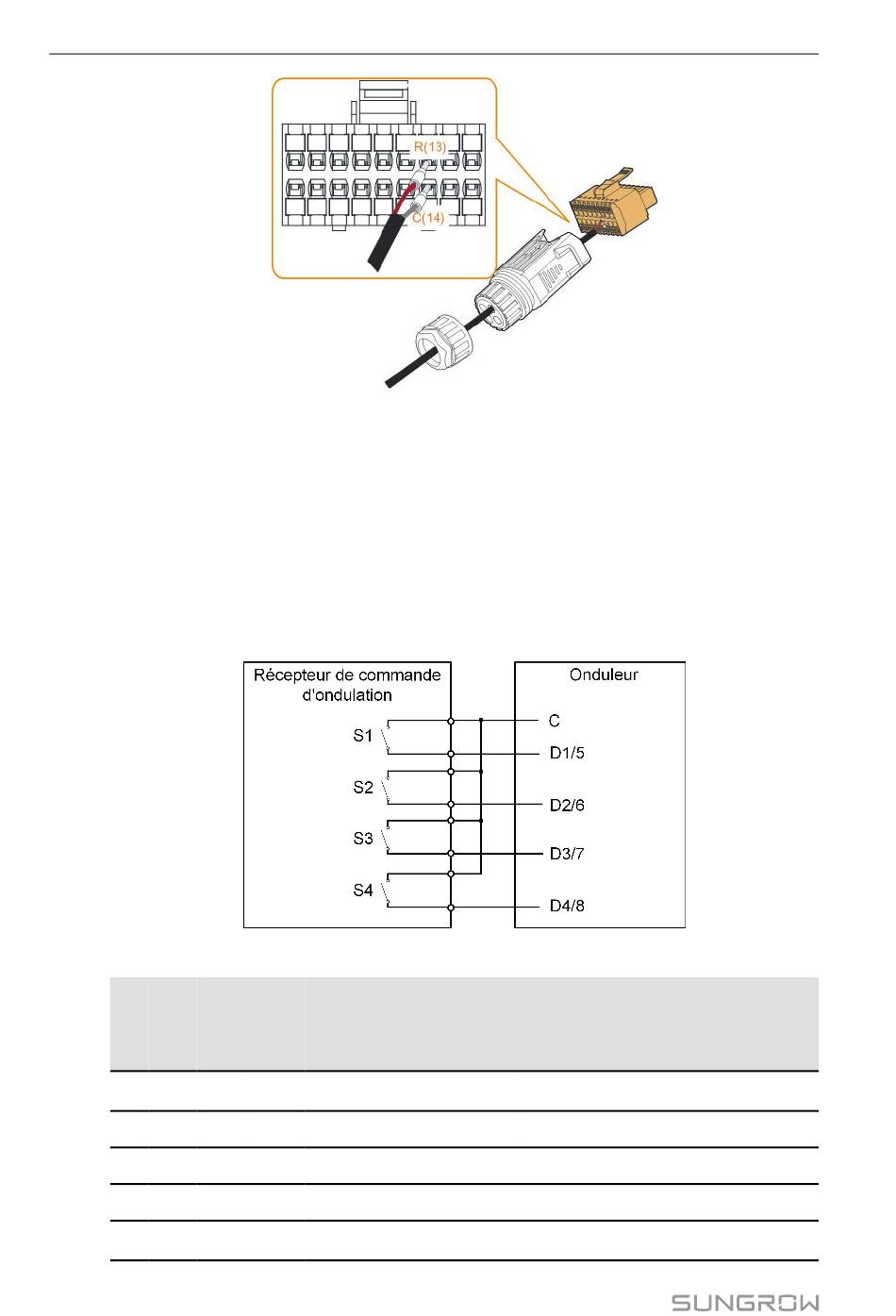

La figure suivante montre le câblage entre l'onduleur et le récepteur de commande
d'ondulation.
Tableau 5-5 Méthode d'affirmation du mode DI
S
S2 S3
1
0 0 0
1 0 0
0 1 0
0 0 1
1 1 0
78
"5.10.3 Installation du connecteur COM"
Fonctionnement de
S4 l'interrupteur sur le
RCR externe
0 Aucun
0 Close S1
0 Close S2
0 Close S3
0 Close S1 et S2
pour installer le
Pourcentage de puissance (en %
de la puissance de sortie AC
réactive)
100 % (configurable selon besoin)
100 %
60 %
30 %
0 % (déconnexion du réseau)
