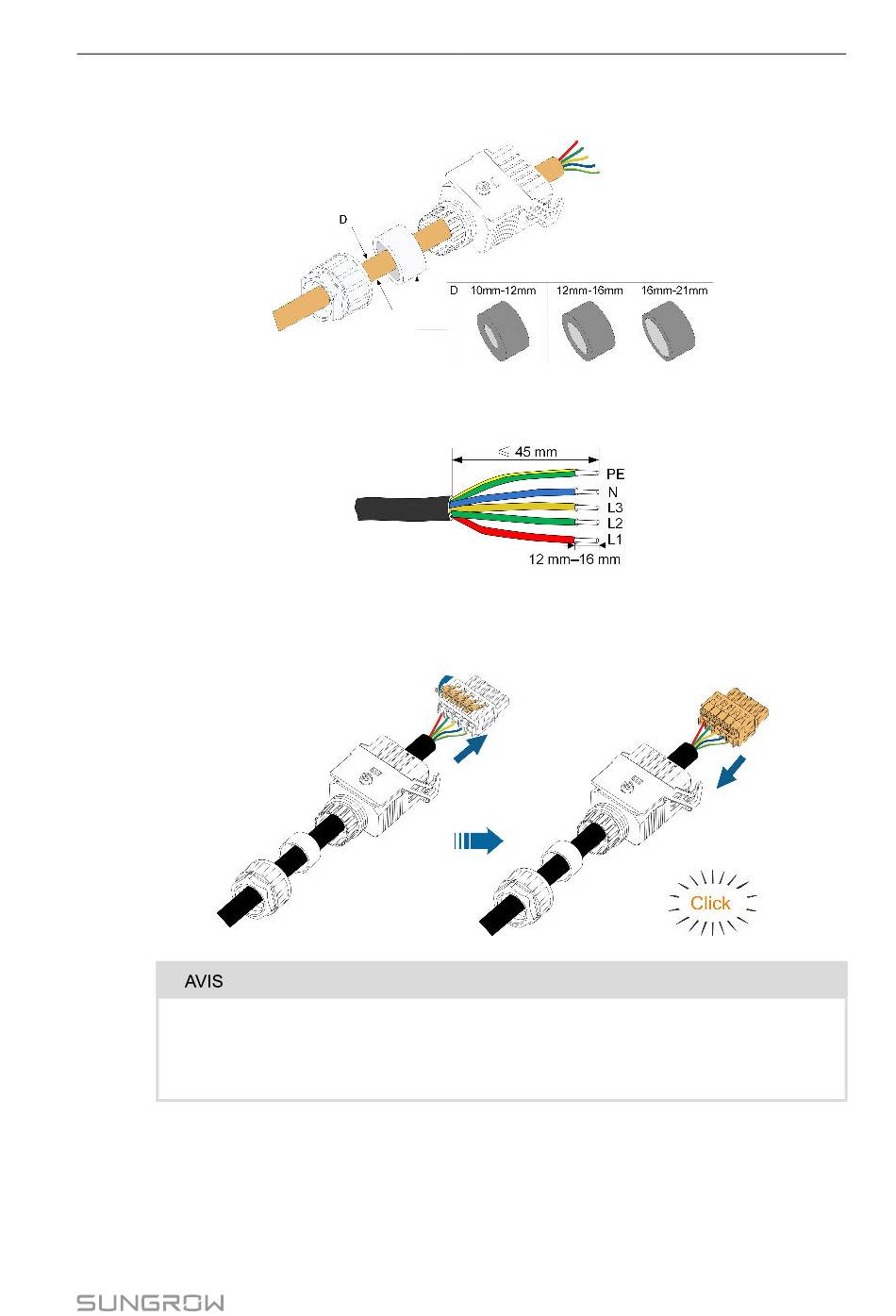

Étape 3 Faites passer le câble CA dans l'écrou orientable, la borne étanche et le boîtier sur toute
la longueur nécessaire.
Étape 4 Retirez la gaine de câble sur une longueur de 45 mm et dénudez l'isolant du fil de 12 à
16 mm.
Étape 5 Ouvrez la pince sur la borne à ressort et insérez complètement les fils dans les orifices
correspondants. Fermez la pince et poussez la borne dans le boîtier jusqu'à ce que vous
entendiez un clic.
Observez l'affectation de la borne. Ne connectez pas les fils de phase à la borne
« PE » ou les fils PE à la borne « N ». Sinon, l'onduleur risque d'être endommagé
irrémédiablement.
