Manuel utilisateur
Couleur du témoin
LED
Rouge
Gris
Une tension peut subsister sur les circuits côté CA une fois le témoin éteint.
Veillez à la sécurité électrique lors des opérations.
2.5
Schéma du circuit
La figure suivante présente le circuit principal de l'onduleur.
Les interrupteurs CC peuvent débrancher en toute sécurité l'entrée PV lorsque
nécessaire pour garantir le fonctionnement sûr de l'onduleur et la sécurité du personnel.
Le SPD CC fournit un circuit de décharge pour la surtension côté CC pour éviter qu'elle
endommage les circuits internes de l'onduleur.
Les filtres EMI peuvent filtrer en sortie l'interférence électromagnétique à l'intérieur de
l'onduleur pour garantir que l'onduleur réponde aux conditions des normes de
compatibilité électrique.
Le MPPT est utilisé pour assurer une puissance maximale des réseaux PV à différentes
conditions d'entrée PV.
Le circuit de l'onduleur convertit l'alimentation CC en alimentation CA conforme au
réseau et l'envoie au réseau.
Définition
État
Un défaut système s'est produit.
Allumé
Les deux côtés CA et CC sont hors tension.
Éteint

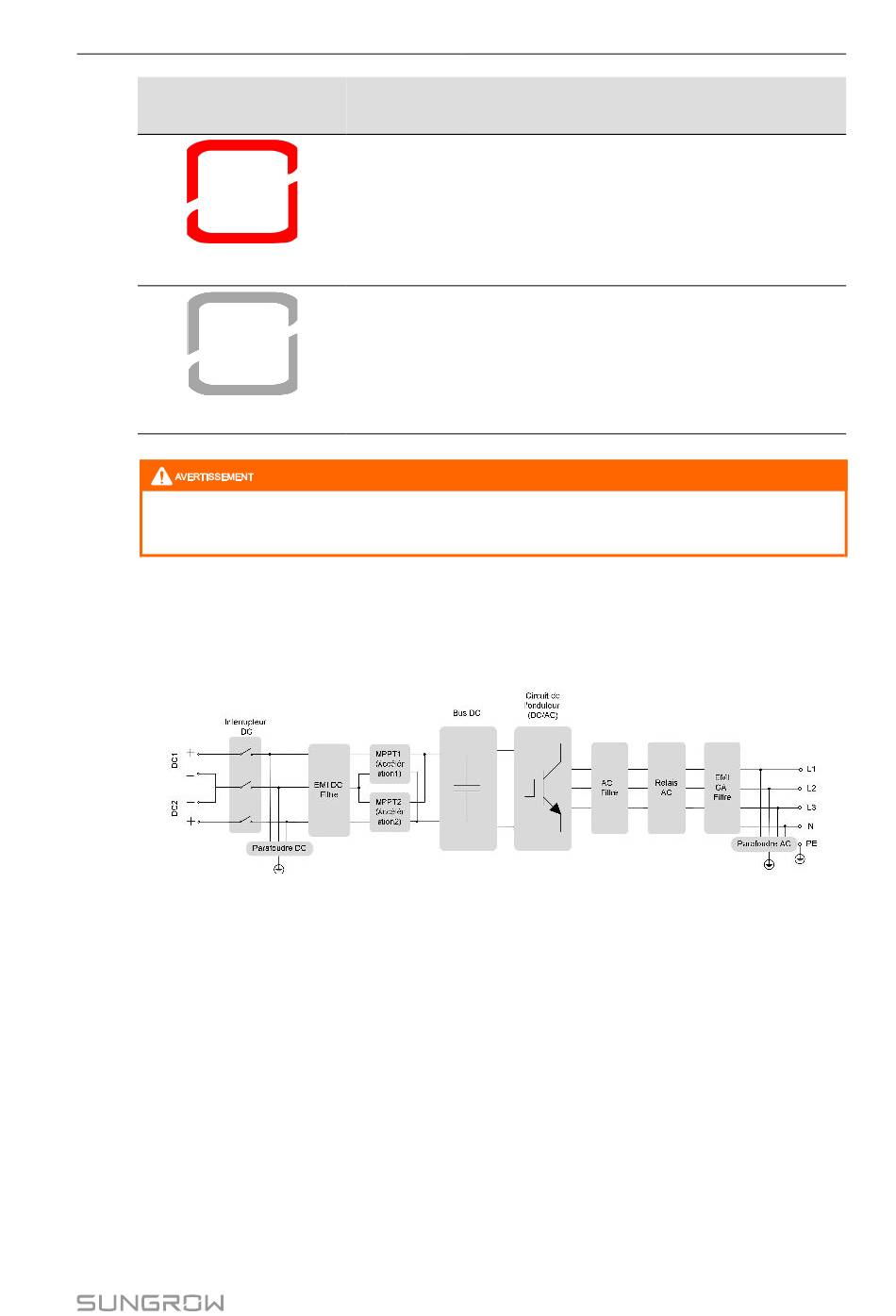

Figure 2-4 Schéma du circuit (SG5.0RT par exemple)
2 Description du produit
15
