5 Raccordement électrique
Tableau 5-2 Description de l'étiquette de la borne COM2
Étiquette
RSD
NS
DRM
RS485-1
DO
RS485-3
Compteur
* Pour les modèles SG3.0-20RT, cette borne est réservée.
** Pour les modèles SG3.0-20RT, cette borne est en option.
5.3
Présentation du branchement électrique
Le branchement électrique doit être fait comme suit :
40

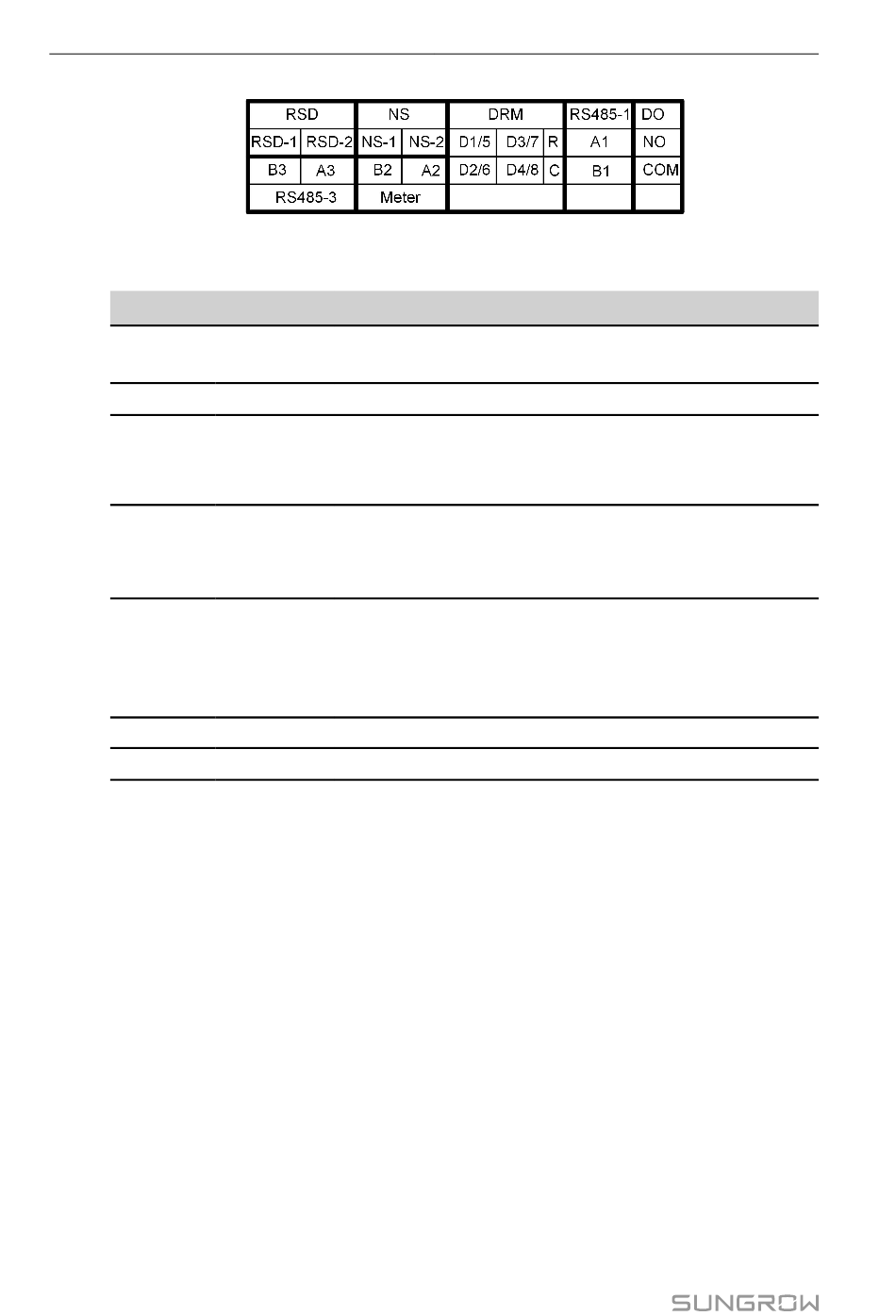

Figure 5-2 Étiquette de la borne COM2
Description
RSD-1,
Pour l'arrêt d'urgence de l'onduleur
RSD-2
Pour l'arrêt d'urgence de l'onduleur
NS-1, NS-2
Pour l'appareil de validation de réponse à la demande
D1/5, D2/6,
externe (« AU »/« NZ »)
D3/7, D4/8,
R, C
Pour la commande d'ondulation
Pour la topologie en marguerite des onduleurs
A1, B1
(Ne peut pas être utilisée simultanément avec le port COM1
pour WiNet-S/WiNet-S2)
Interface d'alarme externe, par exemple voyant lumineux et/
ou avertisseur sonore
NO, COM
La tension DC externe ne doit pas être supérieure à 30 V et
le courant à 1 A.
A3, B3
Réservé
A2, B2
Interface du compteur
