Manuel utilisateur
4.5 Installation de l'onduleur
L'onduleur peut être installé sur un mur à l'aide du support de fixation mural et des kits de
chevilles à expansion.

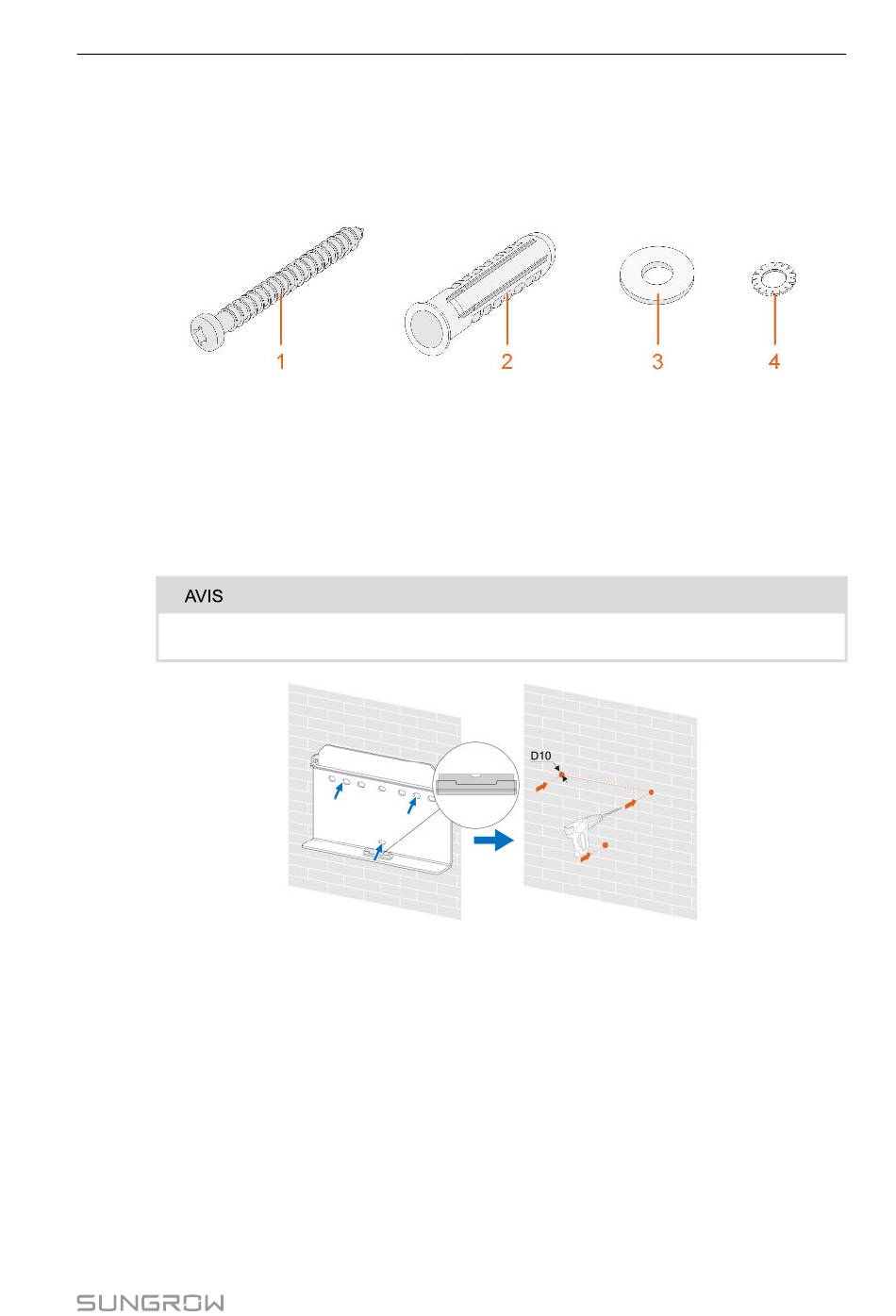

Le jeu de chevilles à expansion présenté ci-dessous est recommandé pour l'installation.
(1) Vis
autotaraudeuse M6
Étape 1 Placez le support de fixation murale en position correcte sur le mur. Observez le niveau
sur le support et ajustez-le jusqu'à ce qu'il soit positionné à l'horizontale. Marquez les
positions et percez les trous.
La profondeur des trous doit être d'environ 70 mm.
* L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous
recevez peut différer de cette illustration.
(2) Cheville (3) Rondelle plate
expansible
4 Montage mécanique
(4) Rondelle à
ressort
33
