Manuel utilisateur
Reportez-vous à la section
d'assemblage détaillée. Branchez les câbles aux bornes NO et COM selon les étiquettes au
bas de l'onduleur.
Reportez-vous à la section
connecteur.
5.12 Connexion DRM
En Australie et en Nouvelle-Zélande, l'onduleur prend en charge les modes de réponse à la
demande spécifiés dans la norme AS/NZS 4777.

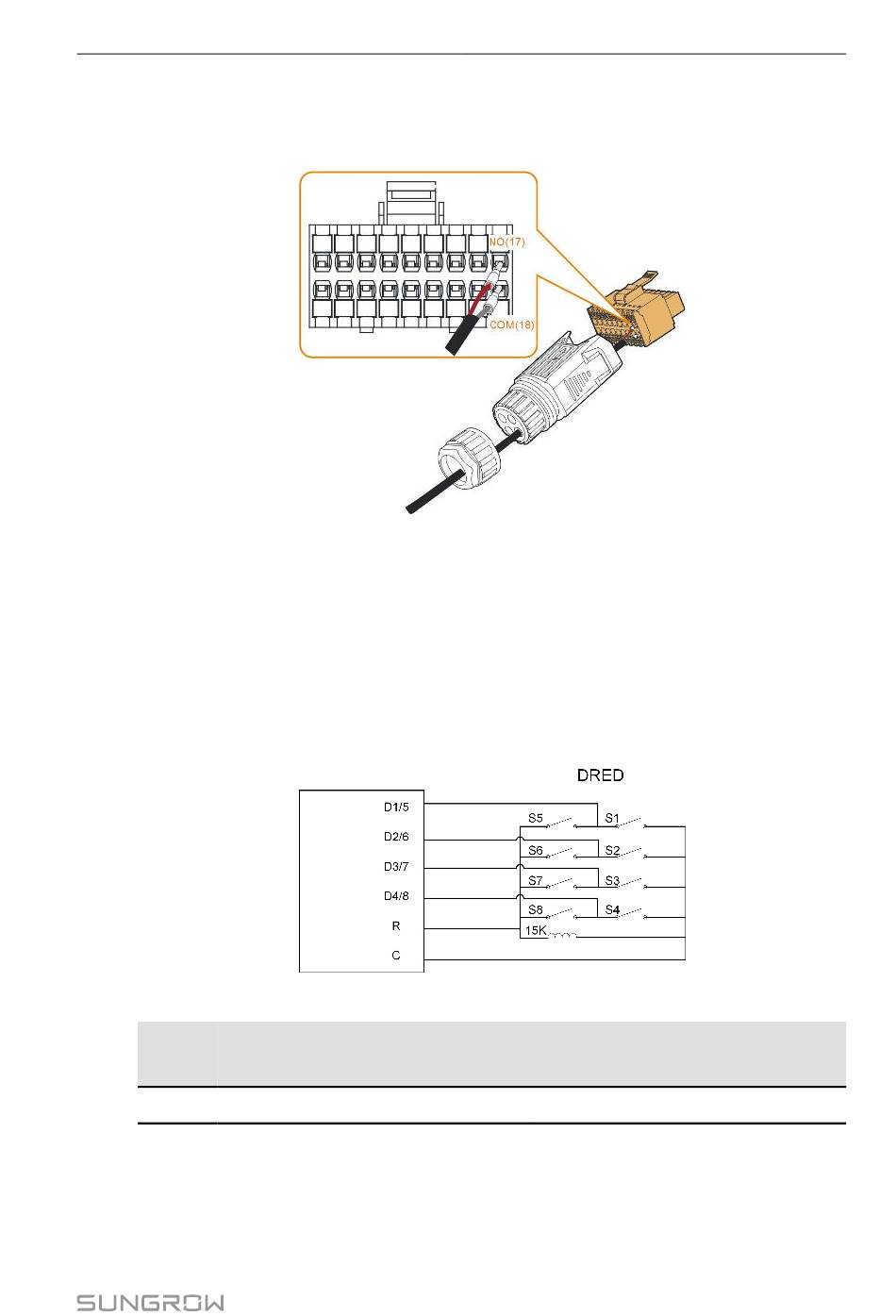

La figure suivante montre le câblage entre l'onduleur et le DRED externe.
Tableau 5-4 Méthode d'affirmation du DRM
Mode Affirmé en court-circuitant les
bornes sur l'onduleur
DRM0 R & C
Reportez-vous à la section
d'assemblage détaillée. Branchez les câbles aux bornes R et C selon les étiquettes au bas
de l'onduleur.
"5.9.1 Assemblage du connecteur COM"
"5.10.3 Installation du connecteur COM"
"5.9.1 Assemblage du connecteur COM"
5 Raccordement électrique
pour la procédure
pour installer le
Fonctionnement de l'interrupteur
sur le DRED externe
Close S1 et S5
pour la procédure
