7 Application iSolarCloud

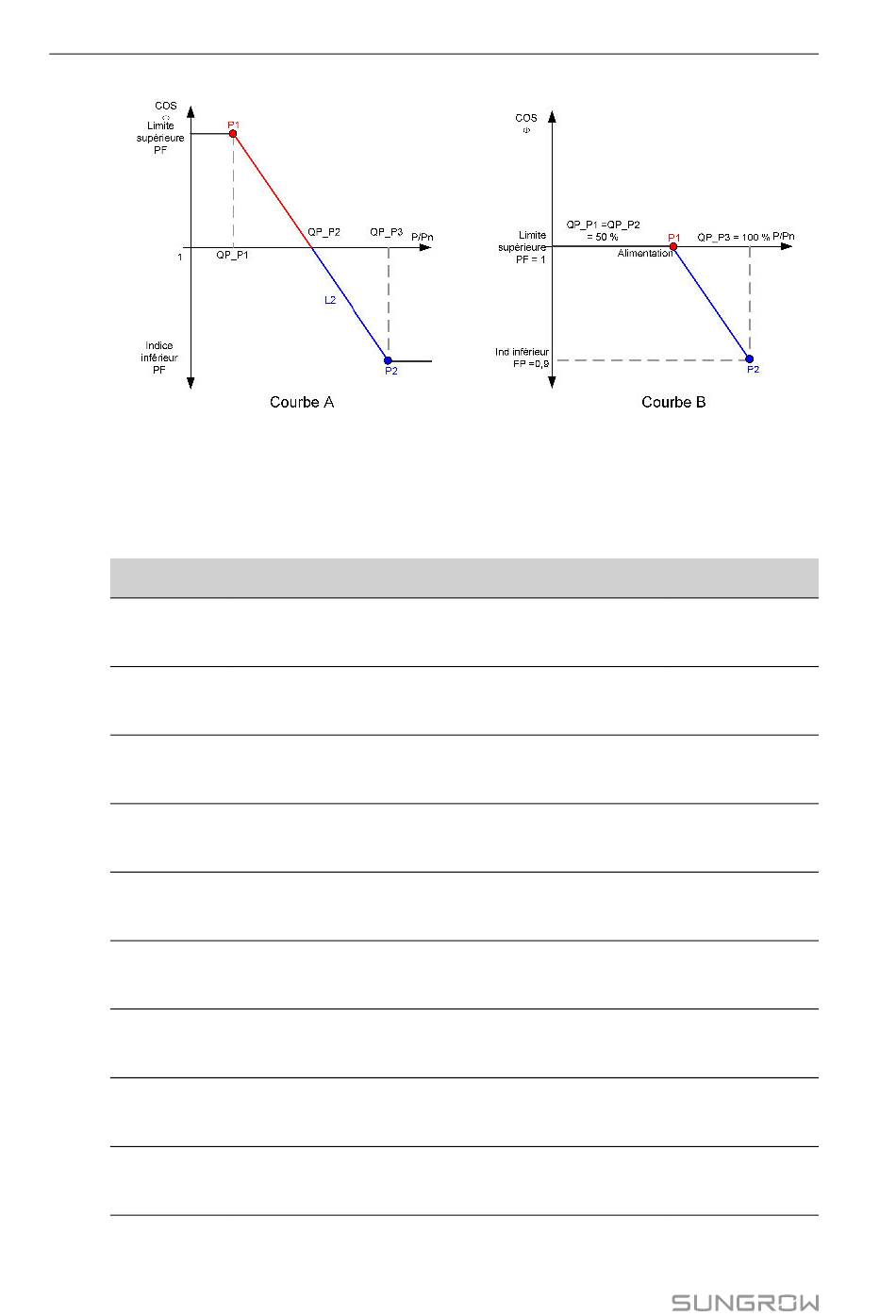

Figure 7-20 Courbe de régulation de la puissance réactive en mode Q(P)
La sortie d'alimentation réactive de l'onduleur varie en fonction de la tension du réseau.
Tableau 7-9 Explication des paramètres du mode « Q(U) »
Paramètre
Courbe Q(U)
Ration
d'hystérésis
QU_V1
QU_V2
QU_V3
QU_V4
QU_Q1
QU_Q2
QU_Q3
116
Mode « Q(U) »
Explication
Sélectionnez la courbe correspondante selon les
régulations locales
Ratio d'hystérésis de tension sur la courbe du mode
Q(U)
Limite de tension du réseau au point P1 sur la courbe
du mode Q(U) (en %)
Limite de tension du réseau au point P2 sur la courbe
du mode Q(U) (en %)
Limite de tension du réseau au point P3 sur la courbe
du mode Q(U) (en %)
Limite de tension du réseau au point P4 sur la courbe
du mode Q(U) (en %)
Valeur Q/Sn au point P1 sur la courbe du mode Q(U)
(en %)
Valeur Q/Sn au point P2 sur la courbe du mode Q(U)
(en %)
Valeur Q/Sn au point P3 sur la courbe du mode Q(U)
(en %)
Manuel utilisateur
Plage
A, B, C
*
0,0 %–5,0 %
80,0 %–100,0 %
80,0 %–100,0 %
100,0 %–120,0
%
100,0 %–120,0
%
-60,0 % à 0,0 %
-60,0 % à 60,0
%
-60,0 % à 60 %
