* L'image présentée ici est fournie à titre de référence seulement. Le produit réel que vous
recevez peut différer de cette illustration.
Tableau 5-1 Description des bornes
N° Nom
PV1+, PV1–, PV2+,
PV2–, PV3+, PV3–,
1
PV4+, PV4–
2 COM1
3 AC
4
5 COM2
La définition de la broche de la borne COM2 est affichée dans l'étiquette suivante.

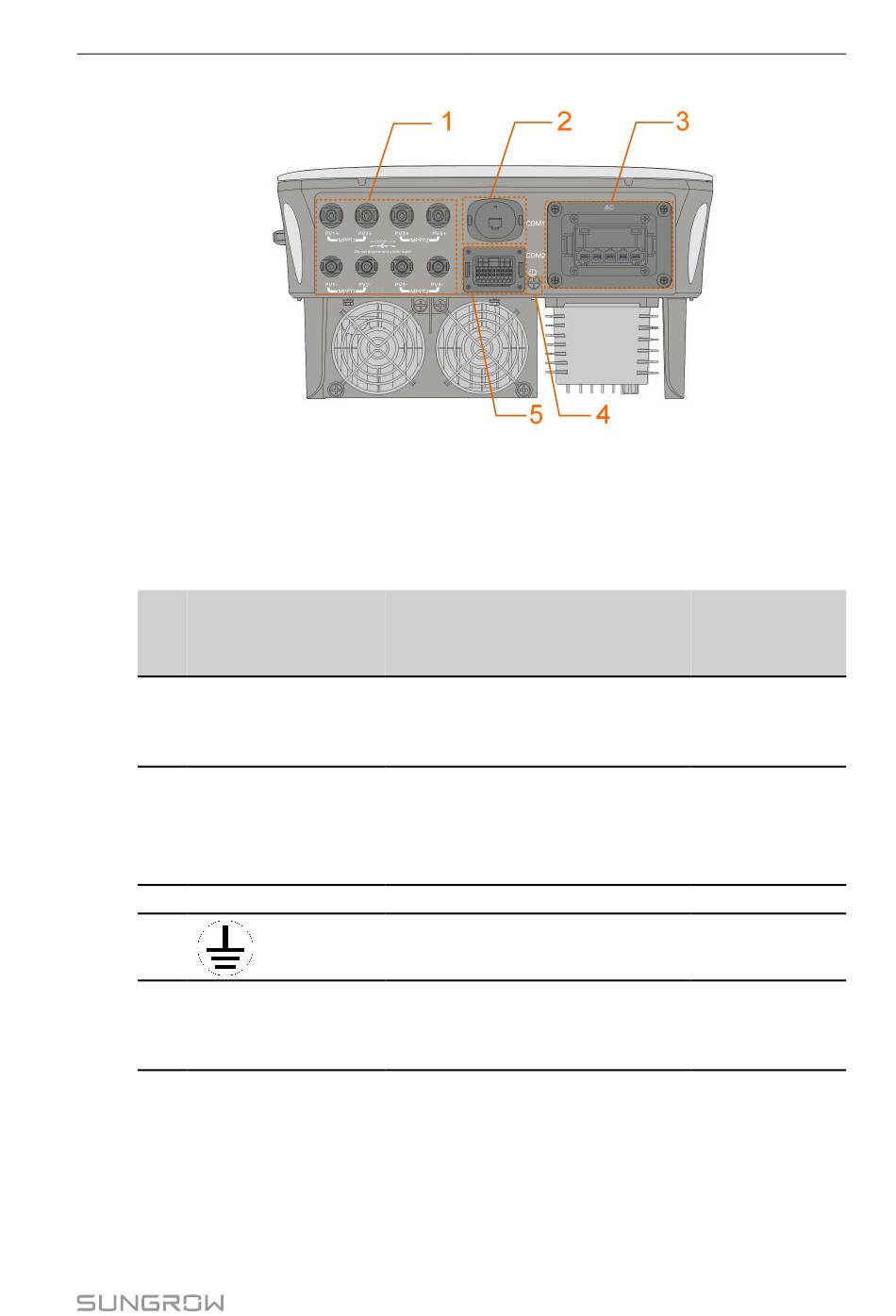

Figure 5-1 Bornes (SG20RT par exemple)
Description
Bornes MC4 pour l'entrée PV.
Le numéro de la borne dépend du
modèle d'onduleur.
Port de communication accessoire à
connecter à WiNet-S/WiNet-S2 pour
les pays sauf le Brésil ou au WiFi
pour le Brésil.
Borne CA à connecter au réseau.
Borne de mise à la terre externe.
Connexion de communication pour
DI/DRM/DO, Enregistreur et le
compteur.
5 Raccordement électrique
Classification
de tension
déterminante
DVC-C
DVC-A
DVC-C
Non applicable
DVC-A
