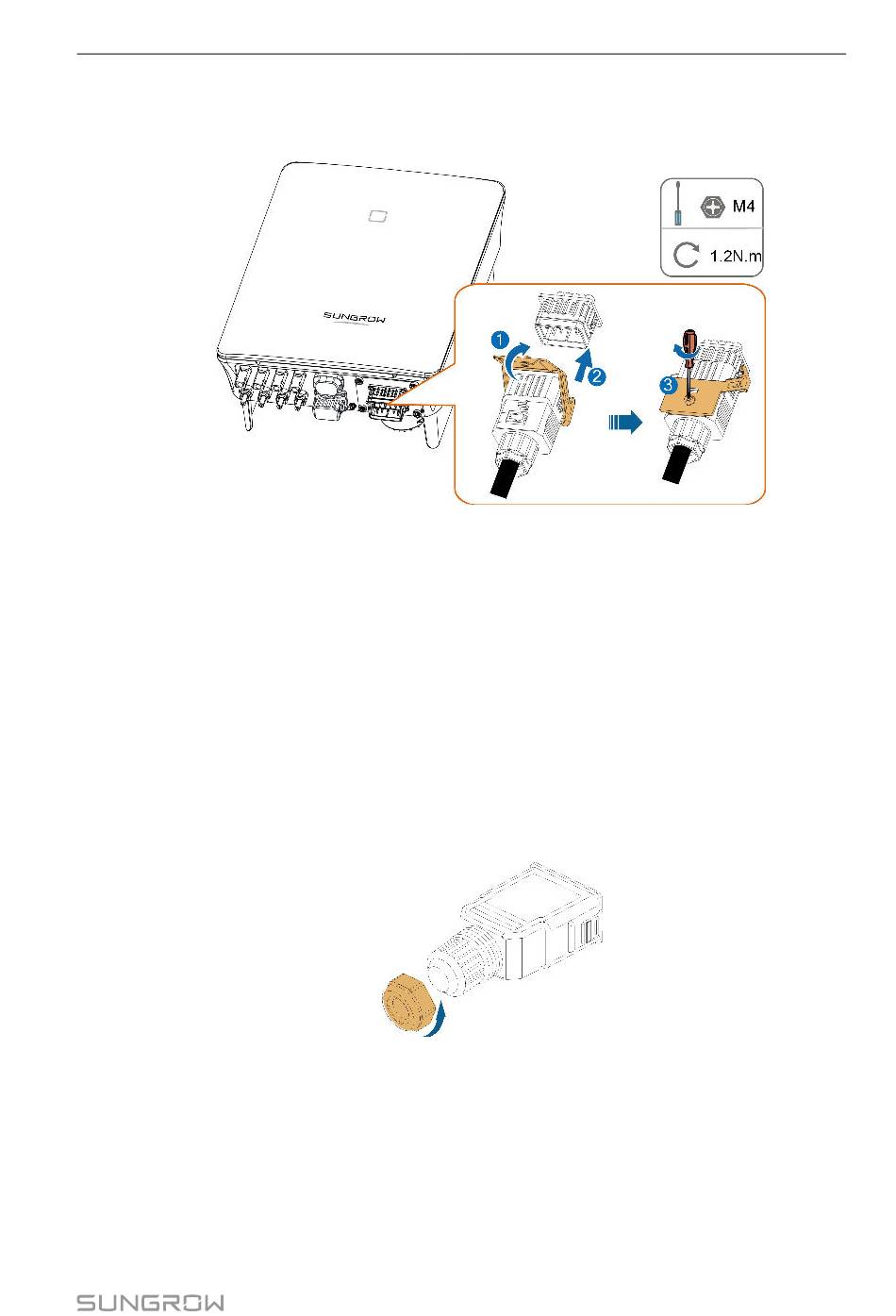

Étape 3 Soulevez le bloc de verrouillage vers le haut et insérez le connecteur AC dans la borne
AC sur le côté inférieur de l'onduleur. Appuyez ensuite sur le bloc de verrouillage et fixez-
le avec la vis.
Étape 4 Connectez le fil PE à la terre et les lignes de phase à la ligne « N » au circuit du
disjoncteur AC. Connectez ensuite le disjoncteur AC au tableau électrique.
Étape 5 Assurez-vous que tous les fils sont correctement positionnés en utilisant l'outil et le couple
approprié, ou en faisant légèrement glisser les câbles.
- - FIN
5.5.4 Assemblage du connecteur CA (≥ 15 kW)
Le bornier AC se trouve sur le côté inférieur de l'onduleur. Le branchement CA s'effectue au
niveau du connecteur à quatre fils du réseau électrique triphasé et au niveau de la mise à la
terre de protection (L1, L2, L3, N et PE).
Étape 1 Dévissez l'écrou orientable du connecteur AC.
