3.2.- INSTALLATION
L'installation de l'équipement est réalisée sur rail DIN 46277 (EN 50022). Toutes
les connexions sont à l'intérieur du tableau électrique.
Avec l'équipement connecté, les bornes, l'ouverture de capots ou
l'élimination d'éléments peut donner accès aux parties dangereuses au
toucher. L'équipement ne doit pas être utilisé avant que son installation
ne soit complètement terminée.
3.3.- MARQUAGE AU LASER
Dans la vision frontale du CDP nous pouvoir voir que l'identification numérique
des bornes et les symboles associés à leurs différentes fonctions ont été
marqués au laser.
Sur la vision latérale, nous pouvons observer les caractéristiques électriques de
l'équipement, et un schéma de sa connexion monophasée, sur lequel est
indiquée la connexion de la mesure de la puissance de l'utilisateur, du réseau
électrique et de l'inverseur.
Manuel d'instructions

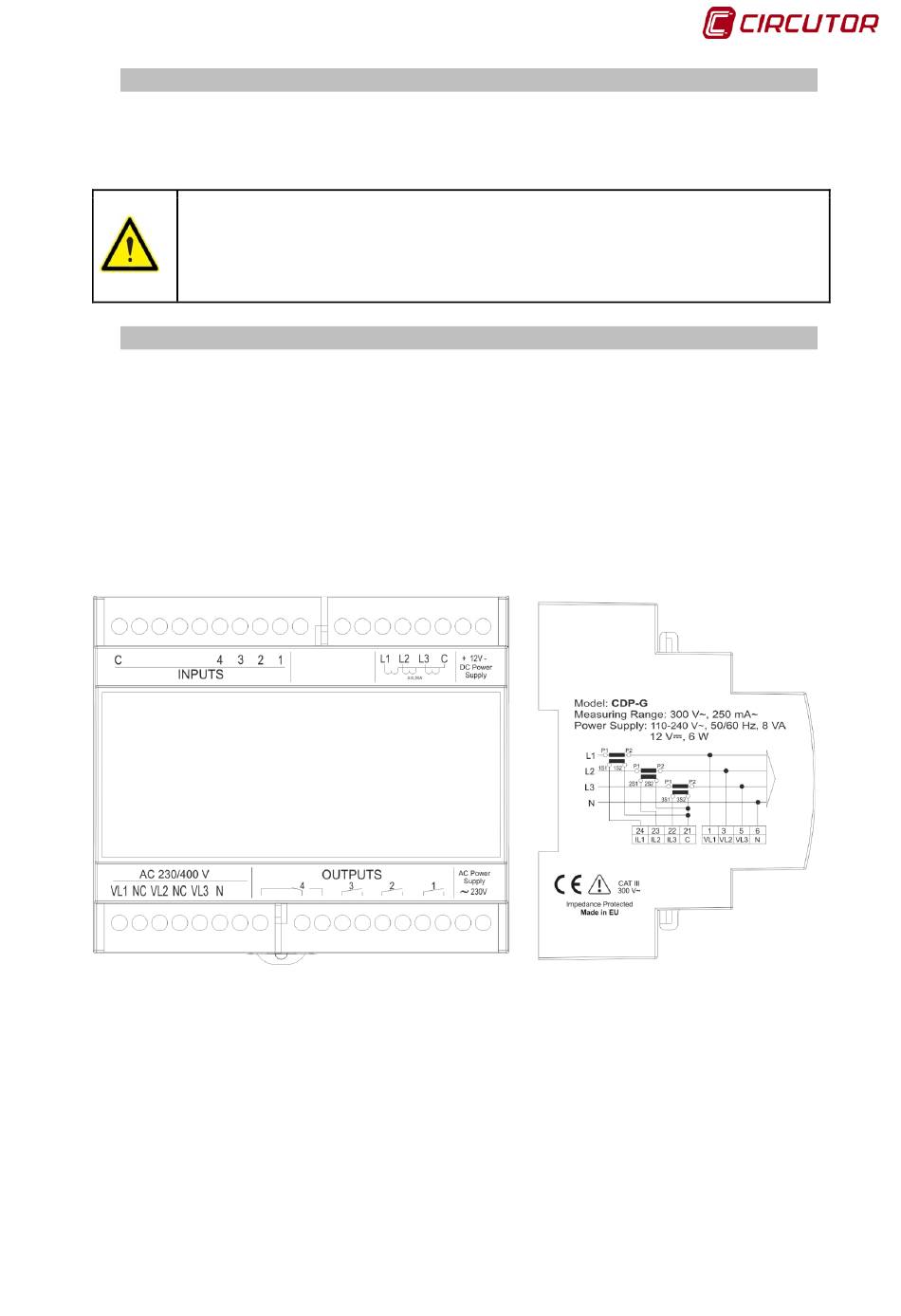

Figure 1 : Description du marquage laser
