CDP

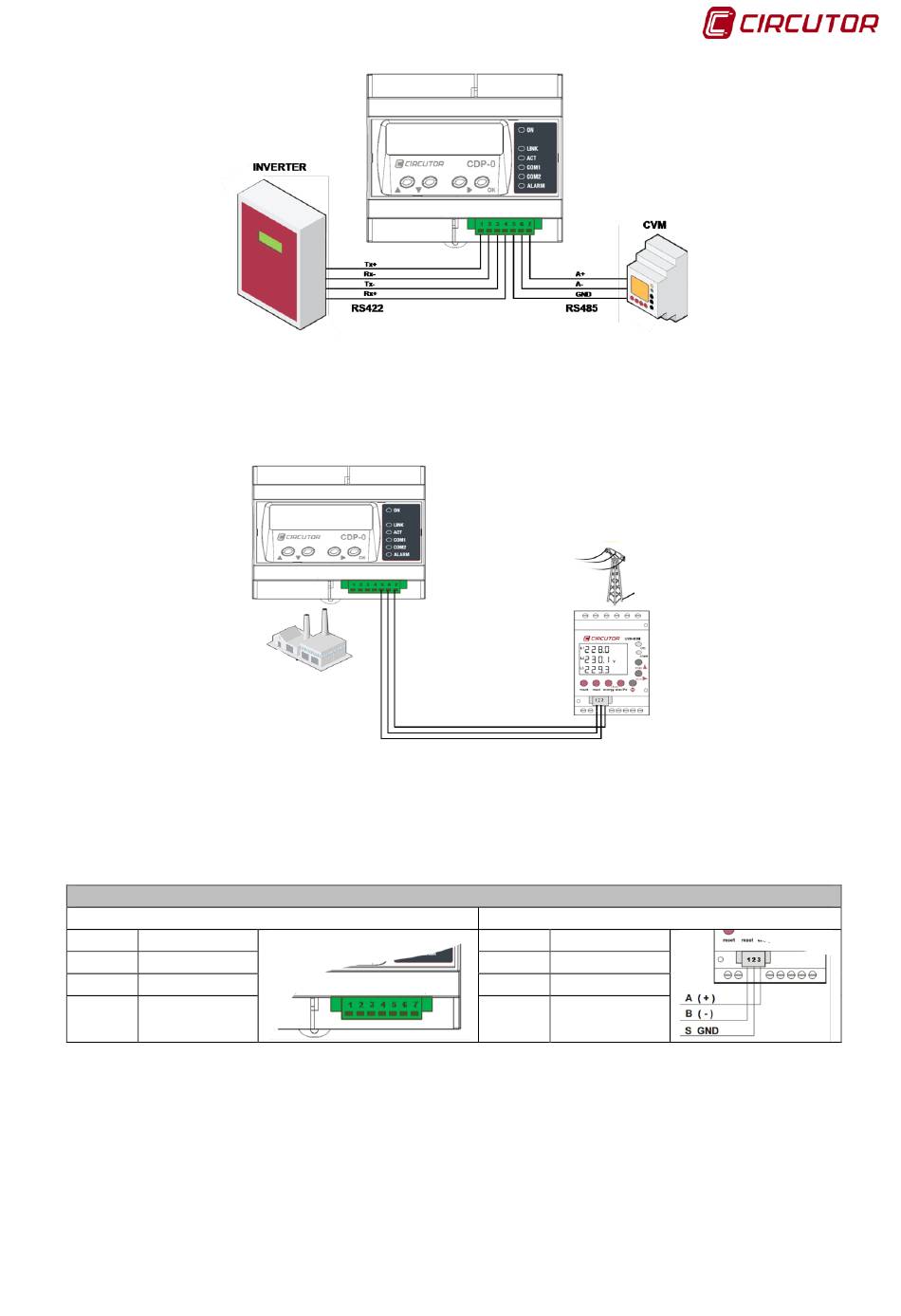

Figure 5 : Communications avec l'inverseur et le CVM Mini
Schéma de connectique des communications du CDP avec le CVM Mini
externe :
Figure 6 : Connexion du CDP avec le CVM Mini externe
Tableau 7 : Connectique des communications entre le CDP et le CVM Mini
Correspondance entre la connectique du CDP et le CVM Mini
Borne Description
5
GND
6
B-
7
A+
Pour que le CDP puisse communiquer avec le CVM Mini externe, celui-ci doit
être configuré conformément au
Manuel d'instructions
CDP
Tableau 8
CVM Mini
Borne Description
2
GND
1
B -
3
A +
:
13
