CDP
4.5.- INDICATEURS DEL
Le CDP dispose de six DEL qui permettent à l'utilisateur d'identifier sous une
forme très simple le fonctionnement de l'équipement.
Tableau 14 : Description du fonctionnement des DEL
Fonction
En mode clignotement, indique que l'équipement est alimenté (cadence d'1
ON
seconde).
LINK
Connexion au réseau Ethernet active (valeur fixe).
ACT
Des trames de communications sont envoyées (clignotement).
Indique l'état des communications par le canal R2, auquel sont connectés les
COM1
inverseurs. L'équipement réalise en 1 seconde autant de clignotements que
le nombre des inverseurs qui lui sont connectés et lui répondent.
Indique l'état des communications par le canal R3, par lequel le CDP
COM2
communique avec les équipements CVM Mini auxiliaires (clignotement).
ALARM
Indique l'état de l'alarme d'injection au réseau électrique (valeur fixe).
Manuel d'instructions

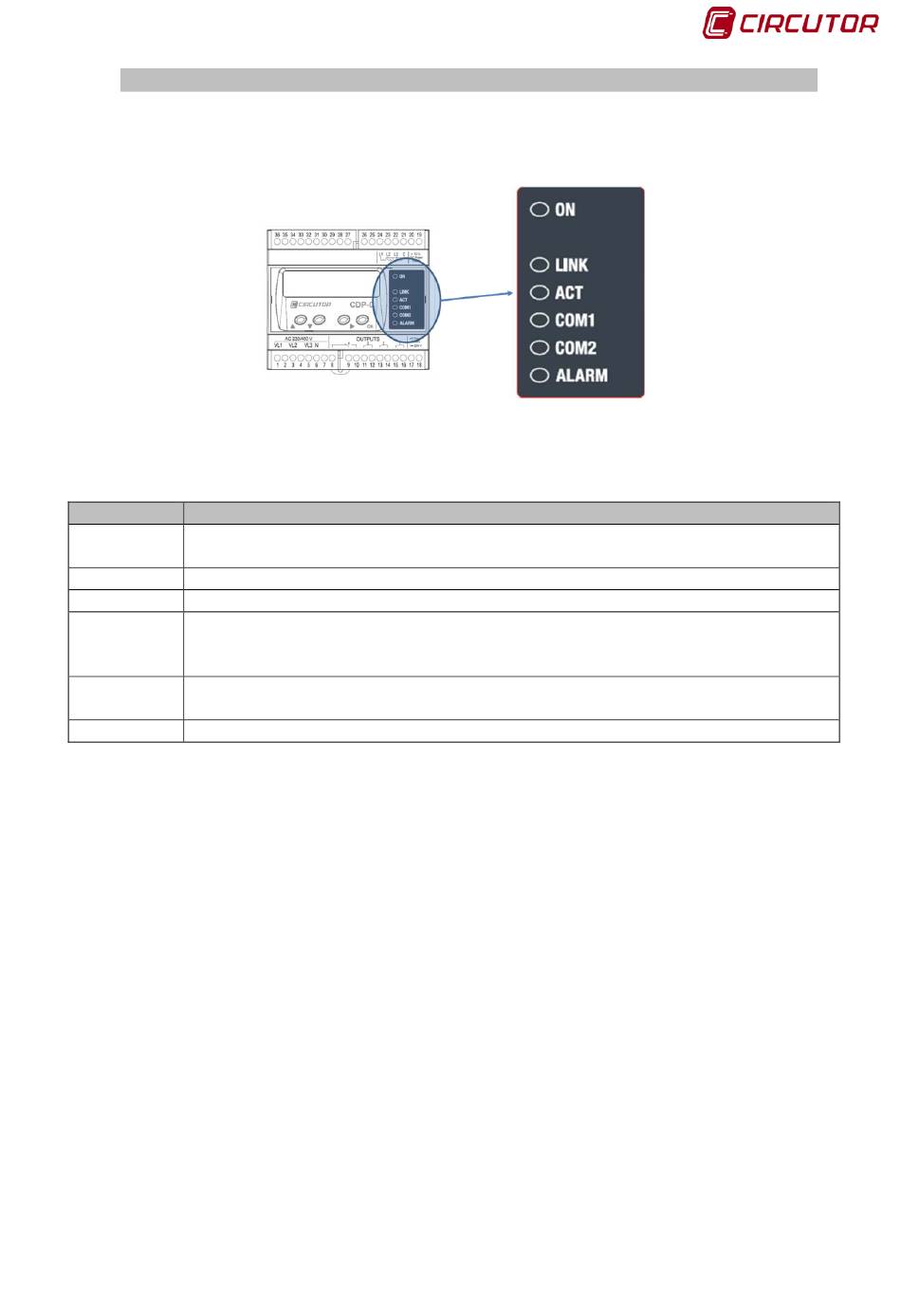

Figure 31 : Indicateurs DEL du CDP
Description
