Circutor computer max 6 Mode D'emploi

Les régulateurs Computer
le corriger.
Ce manuel prétend être un guide rapide de l'utilisation et du
fonctionnement du régulateur Computer
plus d'information, vous pouvez télécharger le manuel complet
sur le site web de Circutor:

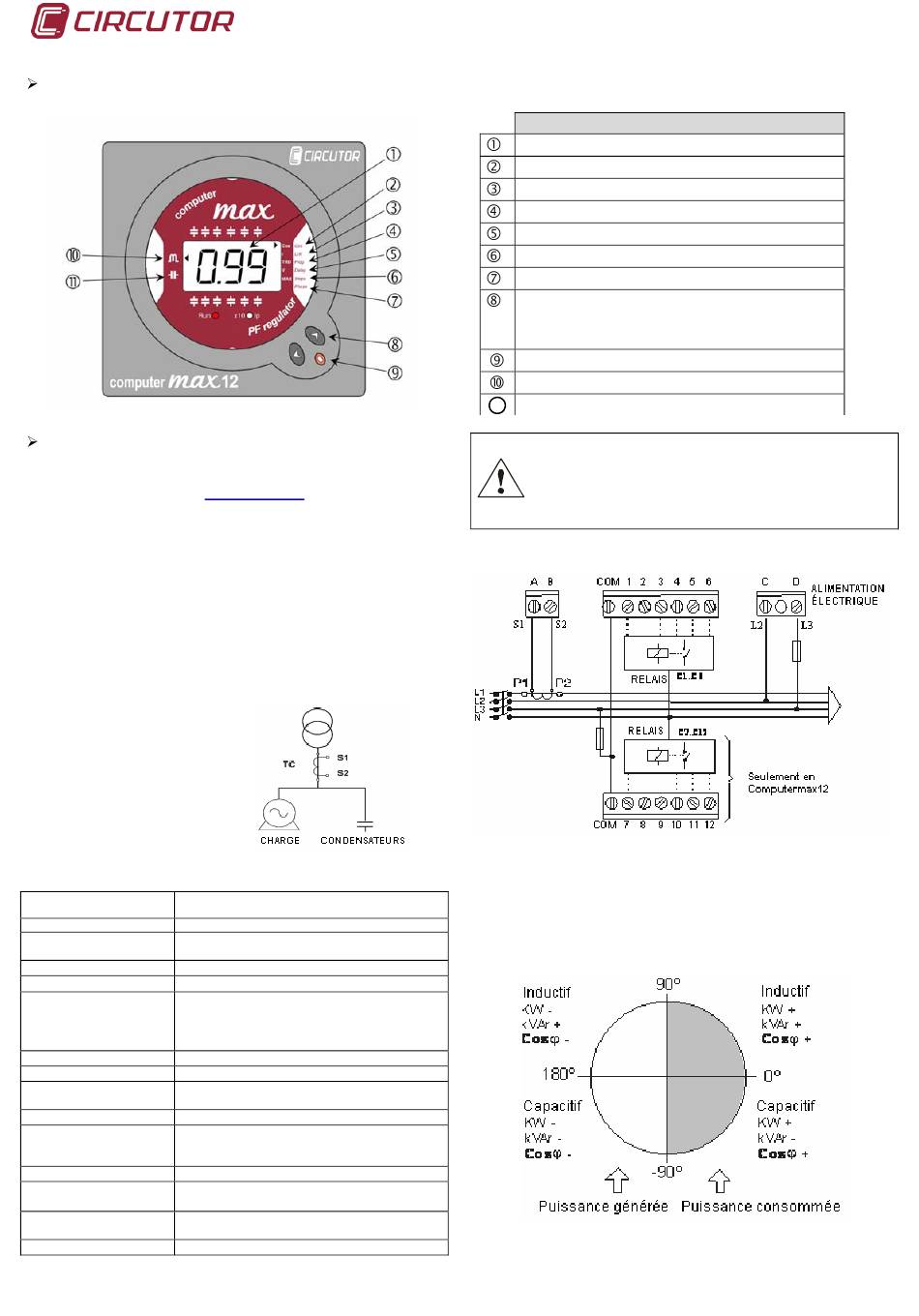

1.- Connectique
Pour la mise en marche, l'installation d'un transformateur d'intensité
(normalement In / 5 A) est nécessaire, conformément à l'intensité
totale de la charge
La tension d'alimentation du régulateur est réalisée entre deux phases
et le courant est pris de la troisième. Voir sections des câbles et des
protections sur le tableau des caractéristiques techniques
Elle doit être alimentée à travers un interrupteur ou un interrupteur
automatique
Le transformateur d'intensité doit
être placé de façon à mesurer le
courant total des charges plus les
condensateurs
2.- Caractéristiques techniques
Alimentation principale et mesure 480, 400, 230, ou 110 VCA +15% -10% ; 45-65 Hz , (voir
de tension, Bornes C-D étiquette). Connecter de préférence aux phases L2-L3.
Câbles Alimentation Section 1,5mm
Transformateur de courant (TC), In /5, Placer de préférence en
Circuit de mesure de courant
phase L1. Section de câble min. 2,5mm
Marge de mesure de courant 0,1 a 5 A (surcharge maximale +20%)
Précision des mesures Tension et courant: 1%; cosϕ : 2% ± 1 chiffre
110V: 7 VA (vide) ; 8 VA(6 relais); 9,8 VA(12 relais)
230V: 7 VA (vide) ; 8 VA(6 relais); 9,6 VA(12 relais)
Consommations
400V: 6 VA (vide) ; 7,5 VA(6 relais); 9,5 VA(12 relais)
480V: 7,8 VA (vide) ; 8,6 VA(6 relais); 10 VA(12 relais)
Affichage 1 ligne x 3 chiffres x 7segments + 20 icônes
Sortie Relais. Contacts pour Vmax 250 VCA, 10 A, AC1.
Câblage et protection de relais de Section de câbles 1,5mm
sortie magnétothermique courbe C de 6A ou fusible type gl 6A
Relais d'alarme Dernier relais configuré comme alarme (s'il n'est pas utilisé)
EN 61010, EN 61000-3-2, EN 61000-3-3, EN 50081-2, EN
50082-1, EN 50082-2, EN 61000-4-2, EN 61000-4-4, EN 61000-4-
Normes
8, EN 61000-4-5, EN 61000-4-11 , UL 94
Sécurité /Isolement Catégorie III, Classe II , selon EN 61010-1
IP51 (équipement monté, façade armoire)
Degré de protection
IP30 (équipement sans monter) selon EN-60529
Température: -20ºC a +60ºC; Humidité relative: max. 95%
Conditions ambiantes admissibles
(sans condensation). Altitude max. : 2000m
Système de contrôle FCP (Programme qui minimise le nombre de manœuvres)
RÉGULATEUR D'ÉNERGIE RÉACTIVE Computer
max. 6/ max. 12
, mesurent le cosφ de réseau et règlent la connexion et la déconnexion des condensateurs pour
max. 6/max. 12
www.circutor.es
2 , Fusible de protection type gl de 0,5 à 2A
2
, Protection avec interrupteur
2
max. 6/ max. 12
Indicateur de mesure. Mode normal : Indique le cosϕ
Programmation / Indication de cosϕ
Programmation courant 1
Programmation de type de manœuvre
Programmation de retards de connexion et déconnexion
Programmation du nombre de pas
Sélection de la phase de connexion du TI
- Touches de Curseur (en mode réglage)
- ON / OFF manuel (impulsion longue)
- Appuyer sur les 2 touches pour visualiser le nombre de pas
connectés
Touche de réglage (Setup)
Indication inductive
11 Indication capacitive
Toute manipulation ou utilisation de l'équipement sous une forme
autre que celle spécifiée par le fabricant, peut compromettre la sécurité
. Pour
de l'utilisateur. Avant d'effectuer toute opération de maintenance, il faut
déconnecter l'appareil du réseau d'alimentation. En cas de défaillance de
fonctionnement ou des protections, il faut laisser l'équipement hors service
et empêcher sa reconnexion jusqu'à la correction de la faute.
3.- Mesure en 4 quadrants
Le régulateur Computer
4 quadrants. Pour des puissances générées, un signe négatif apparaît sur
l'affichage du cosϕ. Vérifier les phases de connexion et la programmation si
l'indication n'est pas correcte ( SET-UP - phase )
computer max. 6 / max. 12
Display / Clavier
pas C/K
er
max 6/max 12
, est un équipement qui mesure en
M98227601-02-09E_cMAX.doc
