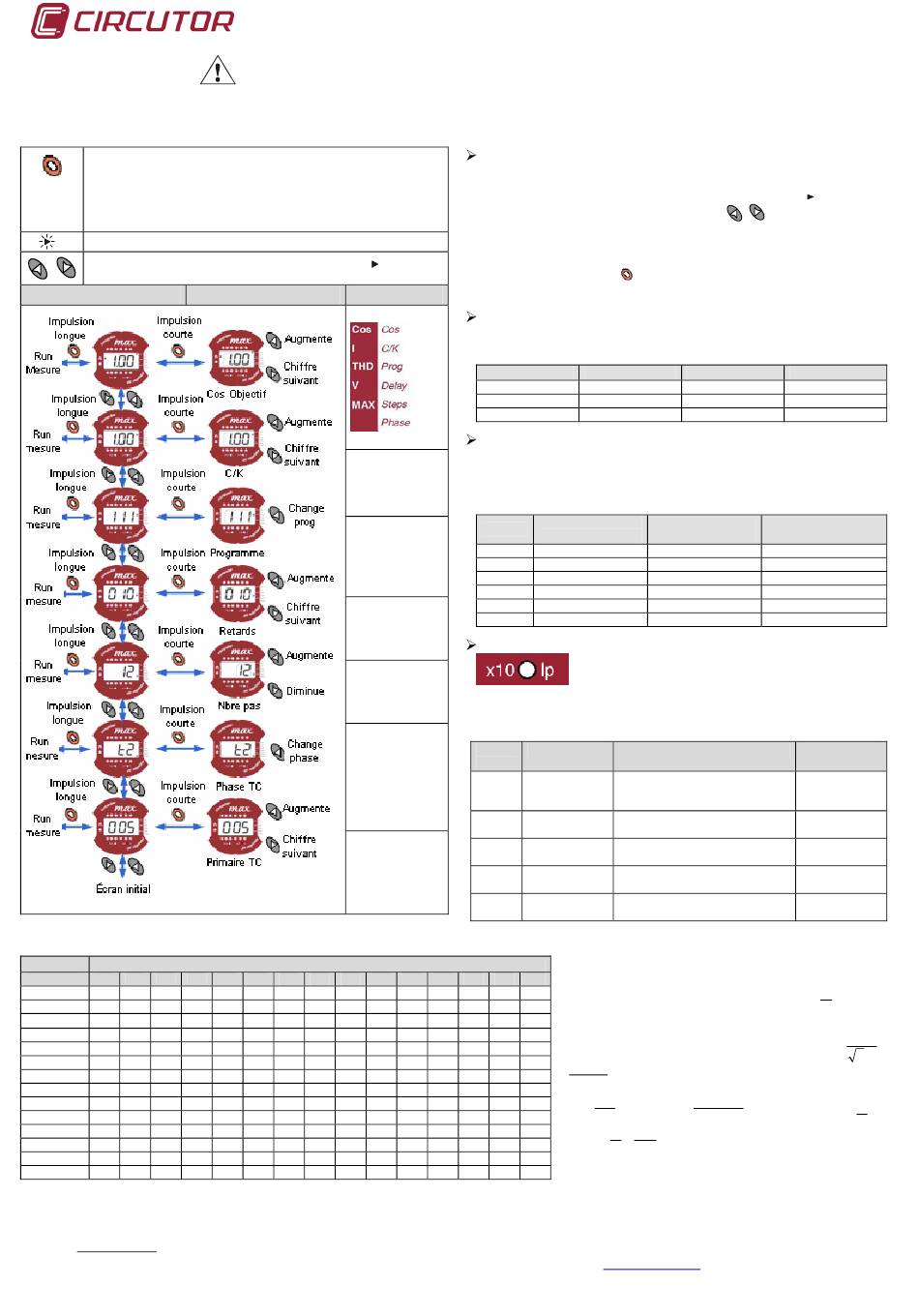

4.- Réglages et Mesure
Avec une impulsion longue (plus d'1 seconde) de la touche de réglage (9), l'équipement entre en mode réglage (programmation), à condition que tous les condensateurs
soient déconnectés. Dans le cas contraire, il commence une séquence de déconnexion et ensuite on accède au menu de réglage. Si l'on n'appuie sur aucune touche durant
3 minutes, l'équipement sort du mode réglage et passe au fonctionnement normal.
Touche pour accéder au mode de réglage:
- Impulsion Longue: pour entrer et sortir du mode. Effacement de maximums en
mode mesure
- Impulsion Courte: pour changer entre les modes d'affichage et édition
Si l'on n'appuie sur aucune touche durant 3 minutes, l'équipement sort du mode
réglage sans altérer la configuration.
:
Symbole du display, qui indique quel est le paramètre que nous affichons ou que nous éditons.
- En mode affichage: Curseurs pour sélectionner une option, indiquée par
- En mode édition: Changer la valeur d'un paramètre
Écrans Affichage
6.- Tableau de C/K
Liste CT
Trafo I
2.5
5,00
7.5
10,0
150/5
0,12
0,24
0,36
0,48
200/5
0,09
0,18
0,27
0,36
250/5
0,07
0,14
0,22
0,29
300/5
0,06
0,12
0,18
0,24
400/5
0,05
0,09
0,14
0,18
500/5
0,07
0,11
0,14
600/5
0,06
0,09
0,12
800/5
0,07
0,09
1000/5
0,05
0,07
1500/5
0,05
2000/5
2500/5
3000/5
4000/5
Pour des tensions (V) autres que 400V, le résultat du tableau doit être multiplié par 400/V, ou calculer le paramètre C/K en suivant les expressions montrées.
7.- Service technique
En cas d'un doute quelconque sur le fonctionnement ou d'une panne de l'équipement,
consultez www.circutor.es ou avertir le service technique
Écrans édition
Description
Options de menu
cos ϕ objectif (def=1)
Réglage de la I
réactive 1
er
Rang: 0.02 – 1.00
Voir section 6
Sélection du type de
programme. Dépend
de kvar. des pas
Voir section 4.2
Temps de connexion
entre pas. (4 -999 s
T reconnexion = 5 fois
Tconnexion
Sélection du nombre
de pas (relais), max. 6
ou 12 selon type
Phase de connexion
du TC. Voir section
4.3. Montre T1, T2,
T3, T4, T5 ou T6, et
le cosϕ. Accepter si
cosϕ est entre 0,7 Ind
et 0,98 Cap
Programmation du
courant de primaire
du TC. Voir section
4.4
Puissance en kvar du premier échelon à 400 V
12,5
15,0
20,0
25,0
30,0
37,5
0,60
0,72
0,96
0,45
0,54
0,72
0,90
0,36
0,43
0,58
0,72
0,87
0,30
0,36
0,48
0,60
0,72
0,90
0,23
0,24
0,36
0,48
0,58
0,67
0,18
0,22
0,29
0,36
0,45
0,54
0,15
0,18
0,24
0,30
0,36
0,45
0,11
0,14
0,18
0,23
0,27
0,33
0,09
0,11
0,14
0,18
0,22
0,27
0,06
0,07
0,10
0,12
0,14
0,18
0,05
0,07
0,09
0,11
0,13
0,06
0,07
0,09
0,10
0,05
0,06
0,07
0,09
0,05
0,06
4.1.- Mode RUN / Mesure
Lorsque nous ne nous trouvons pas en mode réglage et que l'appareil fonctionne
normalement, (mode RUN) l'affichage peut montrer différents paramètres de
l'installation. Le paramètre indiqué est marqué avec la flèche
indique cosϕ, mais en appuyant sur les flèches
peuvent être montrés: Courant (I), Harmoniques de courant (THD), Tension de
réseau (V), Courant maximal (I MAX) et Tension maximale (V MAX). Si l'on appuie
simultanément sur les deux touches, le nombre de pas connectés est indiqué
Si une impulsion longue de
les valeurs maximales sont effacées
4.2.- Sélection du programme
Ce réglage dépend du rapport de kvar des différents échelons de C par rapport au
premier. Par exemple 10+20+20+20 kvar serait le programme 1:2:2:2, c'est à dire
qu'il faudrait sélectionner 122
Display
111
122
124
4.3.- Sélection de la phase et sens de connexion du TC
Il faut sélectionner l'une des options du tableau selon la façon dont le
transformateur de courant et la mesure de la tension de réseau ont été connectés.
pas, C/K.
Pour une installation normale (il n'y a pas de co-génération) avec des charges
inductives, il faut choisir entre les options jusqu'à ce que l'indication de cosϕ se
trouve entre 0,7 Ind et 0,98 Cap.
Déphasage V-I à
Display
T1
T2
T3
T4
T5
T6
4.4.- Sélection d'I primaire du transformateur de courant (TC)
TC. En mode RUN et lorsque la valeur d'Iprimaire est éditée, le DEL indique si le
courant indiqué est x1 (DEL éteint) ou x10 (DEL allumé)
5.- Codes d'erreur
ERR
DISPLAY
CODE
E.01
Montre tout en zéros
cos ϕ alternant avec
E.02
E.02 clignotant
cos ϕ alterné avec
E.03
E.03 clignotant
cos ϕ alterné avec
E.04
E.04 clignotant
cos ϕ alterné avec
E.05
E.05 clignotant
Calcul du C/K
40,0
50,0
60,0
75,0
80,0
Rapport du transformateur de courant (TC)
0,96
0,72
0,87
0,54
0,72
0,87
Exemple : Rapport du TC = 500/5
0,48
0,60
0,72
0,90
0,96
1
0,36
0,45
0,54
0,68
0,72
0,29
0,36
0,43
0,54
0,57
0,19
0,24
0,29
0,36
0,38
0,14
0,18
0,22
0,27
0,28
C
0,12
0,14
0,17
0,22
0,23
0,10
0,12
0,14
0,18
0,19
0,07
0,09
0,11
0,14
0,14
Circutor SA.
Vial Sant Jordi, s/n
08232 - Viladecavalls
Tél. - 93 745 29 00 & Fax - 93 745 29 14
E-mail :
computer max. 6 / max. 12
est réalisée lorsque les maximums sont montrés,
Programme
Display
1:1:1:1
248
1:2:2:2
112
1:2:4:4
Phases de mesure
cosϕ=1
de V
30º
L3-L2
270º
L3-L2
150º
L3-L2
210º
L3-L2
90º
L3-L2
330º
L3-L2
le DEL clignotant montre que l'on programme l'I de primaire du
DESCRIPTION
Courant de charge inférieur au minimum
ou transformateur de courant non
connecté
Sur-compensation. Il est demandé de
déconnecter et tous les pas sont déconnectés
Sous-compensation. La connexion de relais est
demandée et tous les relais sont connectés.
Surintensité. Le courant mesuré dépasse Inom +
20%.
Surtension. La tension mesurée dépasse Vnom
+15%.
It = Intensité de primaire du TC
Ic = Intensité du premier condensateur
condensateur: 60 kvar , 400 V
er
500
60
.
000
=
=
=
K
100
;
I
×
C
5
, 1
73
400
Ic
86
7 ,
=
=
=
/
K
, 0
867
K
100
central@circutor.es
. Par défaut, il
les paramètres suivants
Programme
1:2:4:8
1:1:2:2
Phase de Connexion
du TC
L3
L1
L2
L3 (Trafo Inversé)
L1 (Trafo Inversé)
L2 (Trafo Inversé)
ACTION
Déconnexion de tous
les relais.
NÉANT
NÉANT
NÉANT
NÉANT
It
=
K
5
Q
=
I
C
3
V .
=
Ic
86
7 ,
A
=
C K
/
K
