CDP
3.5.- SCHÉMAS DE CONNECTIQUE
Tableau 3 : Équivalences entre la connexion monophasée et triphasée
Équivalence de la connexion monophasée et triphasée
Connexion Connexion monophasée
VL1 – IL1
VL2 – IL2
VL3 – IL3
3.5.1. ALIMENTATION AUXILIAIRE
L'équipement dispose de bornes pour l'alimenter avec une tension alternative
(17-18) ou bien avec une continue (19-20) :
Alimentation en alternative

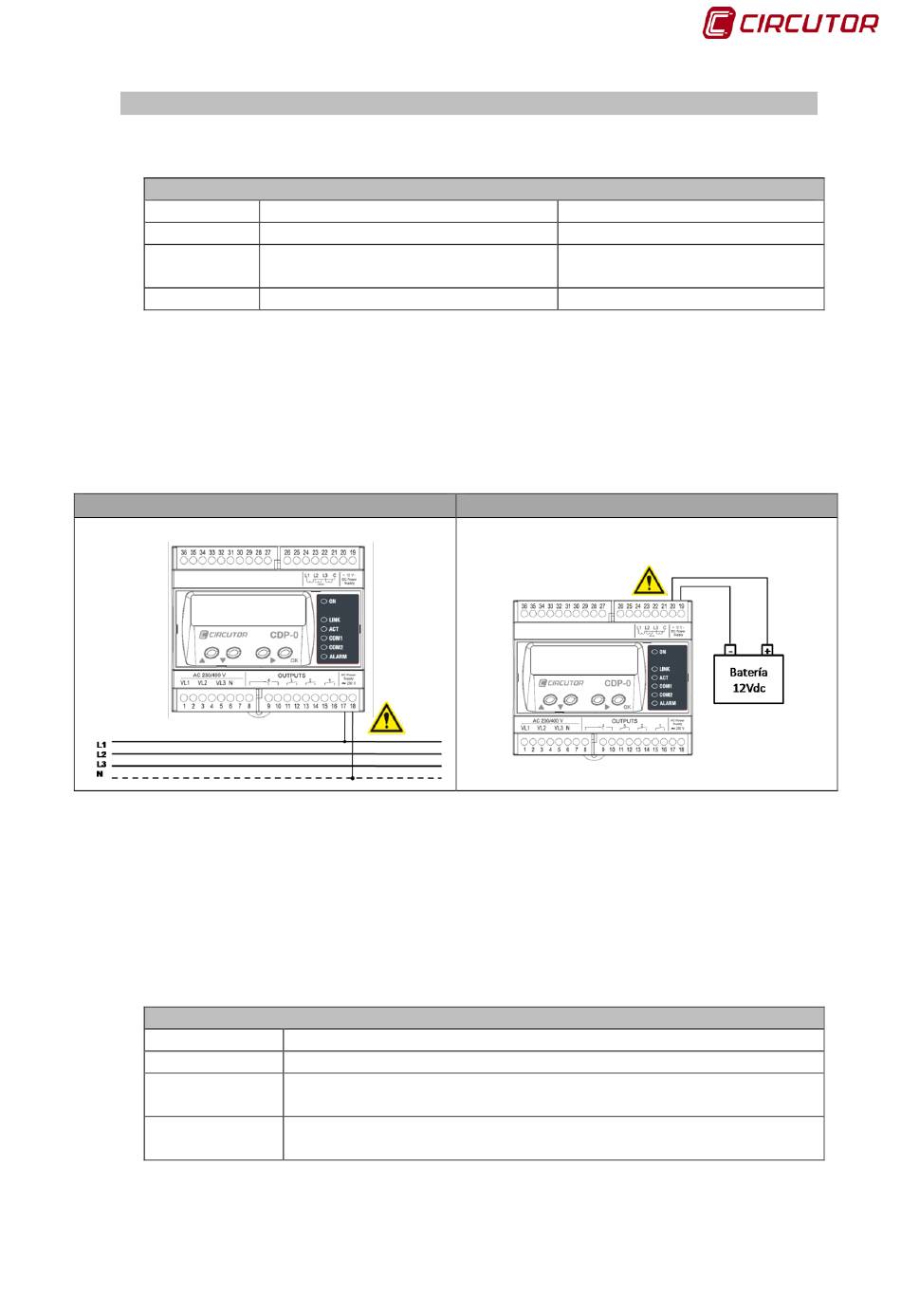

Figure 3 : Connexion de l'alimentation en alternative et en continue
3.5.2. CONNECTIQUE DES COMMUNICATIONS
Le CDP dispose de trois canaux de communications que nous dénommons R1,
R2 et R3.
Tableau 4 : Description des canaux de communications
Canal
R1
R2
R3
Manuel d'instructions
Consommation de l'utilisateur
Consommation du réseau
électrique
Puissance injectée par l'inverseur
Description des canaux de communications
Description du canal
Canal de communications Ethernet
Canal de communications avec l'inverseur :
RS422/RS485/RS232
Canal de communications avec les éléments de mesure
externes : RS485
Connexion triphasée
Consommation de la phase 1
Consommation de la phase 2
Consommation de la phase 3
Alimentation en continu
11
