3.4.- BORNES DE L'ÉQUIPEMENT
1 : Mesure de tension VL1
3 : Mesure de tension VL2
5 : Mesure de tension VL3
6 : Neutre de mesure de tension
8 : Relais de courant inverse 4 /
Relais auxiliaire 4 (NF)
9 : Relais courant inverse 4 /
Relais auxiliaire 4 (COM)
10 : Relais courant inverse 4 /
Relais auxiliaire 4 (NO)
11 : Relais auxiliaire 3
12 : Relais auxiliaire 3
13 : Relais auxiliaire 2
14 : Relais auxiliaire 2
15 : Relais auxiliaire 1
16 : Relais auxiliaire 1
10

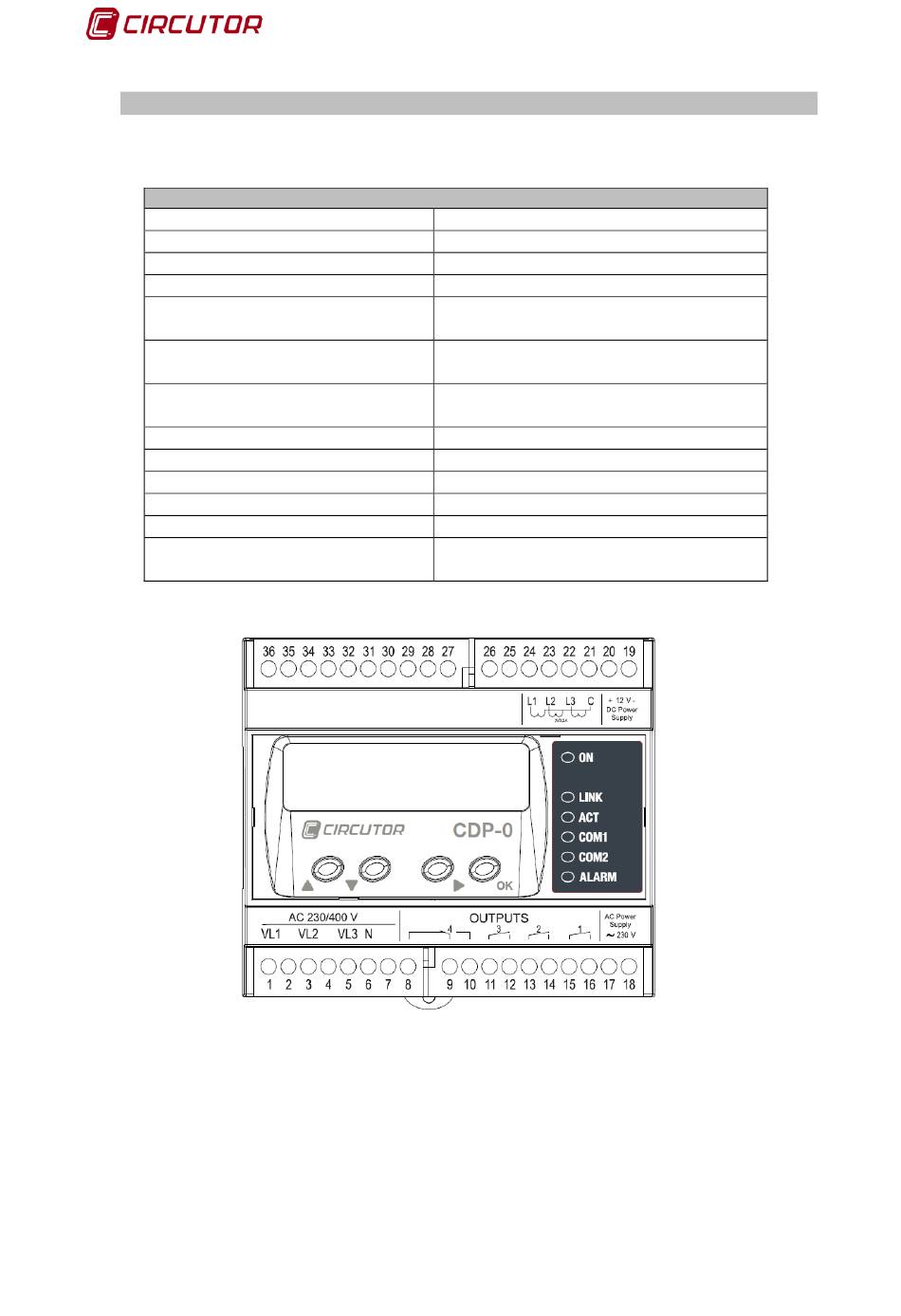

Tableau 2 : Liste des bornes du CDP
Bornes de l'équipement
17 : Alimentation alternative
18 : Alimentation alternative
19 : Alimentation continue (-)
20 : Alimentation continue (+)
21 : Commun mesure courant
22 : Mesure courant L3
23 : Mesure courant L2
24 : Mesure courant L1
28 : Entrée numérique 1
29 : Entrée numérique 2
30 : Entrée numérique 3
31 : Entrée numérique 4
36 : Commun des entrées
numériques
Figure 2 : Bornes du CDP
Manuel d'instructions
CDP
