[Escribir texto]
Paramètre
Nom de périphérique
Bauds
Bits
Parité
Stop bits
Il est recommandé d'utiliser un câble de catégorie 5 FTP ou supérieure. En
outre, il faudrait utiliser un couple torsadé pour chaque couple de signal
différentiel.
3.5.3. CONNECTIQUE DE LA MESURE DE LA TENSION ET DU COURANT
Pour la mesure de courant, le CDP utilise les transformateurs MC1 ou MC3 avec
une courant de secondaire de 250 mA.

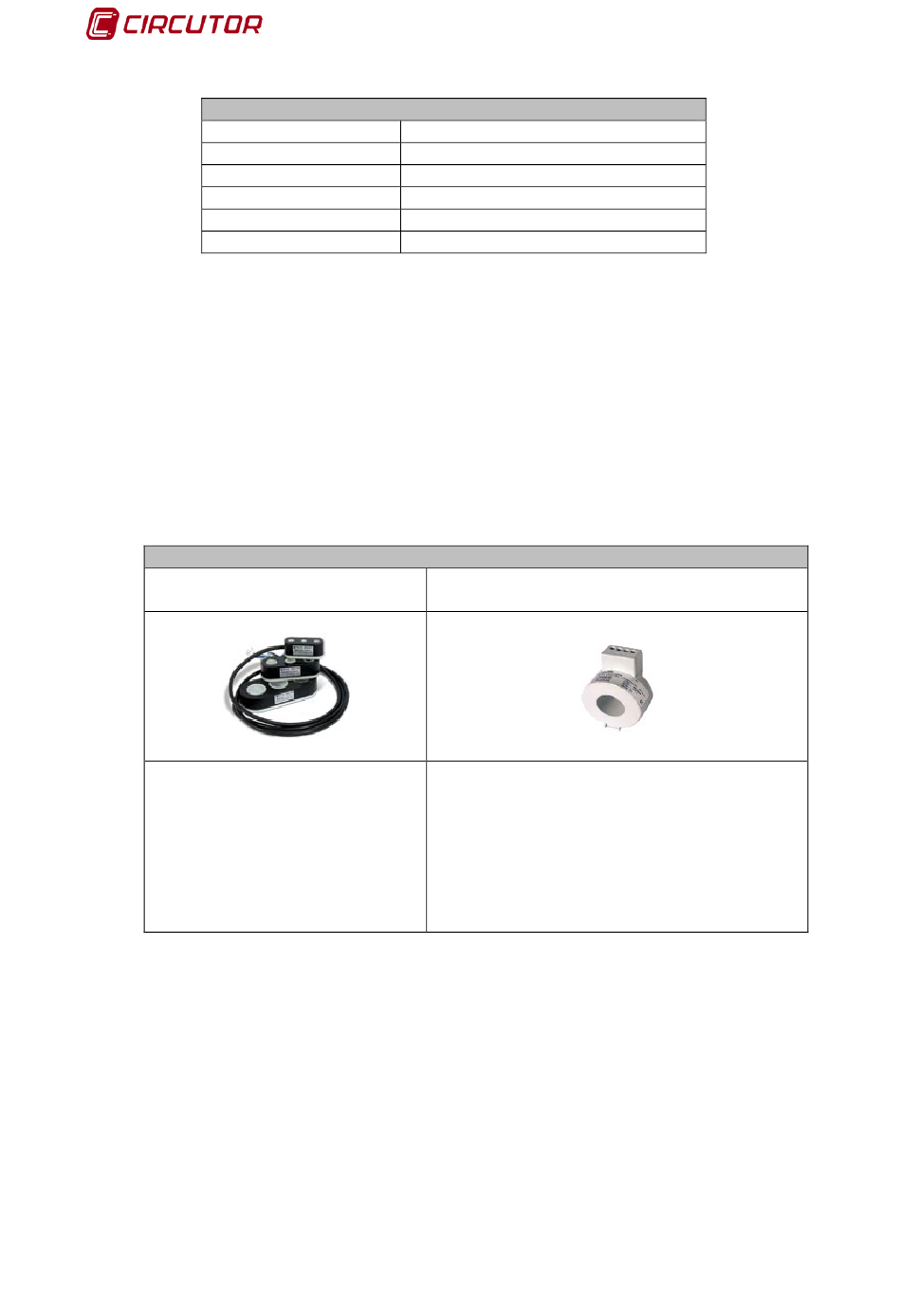

Tableau 9 : Modèles de transformateurs de mesure de courant
MC3 – transformateur
triphasé
Modèles de : 63, 125 et 250 A
14
Tableau 8 : Configuration du CVM Mini externe
Configuration du CVM Mini externe
Valeur
configurable
configurable
8
NON
1 Stop bit
Modèles des transformateurs
Modèles :
150/200/250A, 250/400/500A,
50/100/150A, 500/1000/1500A,
1000/1500/2000 A
Chaque transformateur a 3 rangs de
relation en changeant un câble de
connexion et la relation choisie sur
l'équipement de mesure.
MC1 – 1 transformateur par phase
Manuel d'instructions
CDP
