Accu-Chek Inform II Manuel D'utilisation page 23

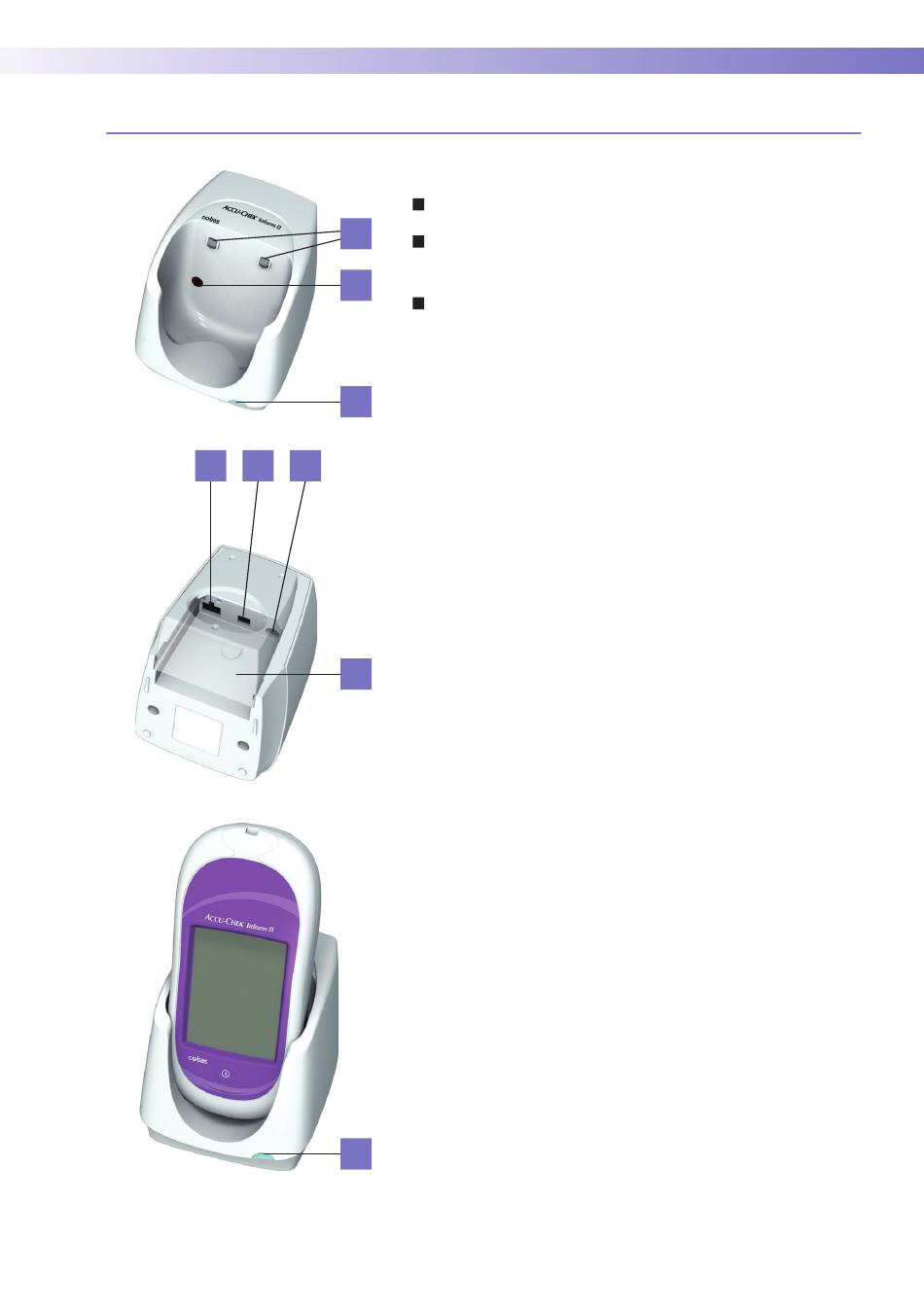

Aperçu du socle
17 18
Le socle à trois fonctions :
Recharge du bloc-piles du lecteur
14
Communication avec le système de gestion des
données
15
Communication avec un ordinateur.
Un port USB et Ethernet (RJ45) sont disponibles
pour la communication
Le socle comporte les éléments suivants :
16
14 Contacts de charge
15 Fenêtre infrarouge pour la communication avec
19
le lecteur
16 Affichage de l'état (s'allume lors de la mise sous
tension), indicateur de charge :
– Lumière rouge : Le bloc d'alimentation électrique
est connecté, l'application démarre
– Lumière verte : Prêt
20
– Clignotement rouge : Erreur
– Lumière bleue : Mode configuration
Les connecteurs électriques se trouvent au dos du socle
(pour faciliter la vue, le cache de fixation au mur amovible
est transparent sur l'illustration).
17 Connexion au réseau (LAN, RJ45)
18 Connexion USB
19 Un connecteur femelle pour l'alimentation
électrique est fourni
20 Cache amovible pour installation sur un mur
Pour des instructions concernant le socle, veuillez
consulter le chapitre 9.
16
Introduction
23
23
