CVM-D420, CVM-D421, CVM-D440, CVM-D441
3�3�- BORNES DE L'APPAREIL
3�3�1�-CVM-D420 y CVM-D421
1 : N, Entrée de tension du neutre
2 : V3, Entrée de tension L3
3 : V2, Entrée de tension L2
4 : V1, Entrée de tension L1
5 : S, GND pour RS-485
6 : B-, RS-485
7 : A+, RS-485
8 : D01, Sortie numérique 1
9 : D02, Sortie numérique 2
10 : CD0, Commun pour les sorties numériques 22 : I3S2, Entrée de courant L3 canal 2
11 : I1S1, Entrée de courant L1 canal 1
12 : I1S2, Entrée de courant L1 canal 1
1
2
3
7
4
Manuel d'instructions
Tableau 3:Liste des bornes du CVM-D420, CVM-D421�
Bornes de l'équipement
8
9
5
10
6

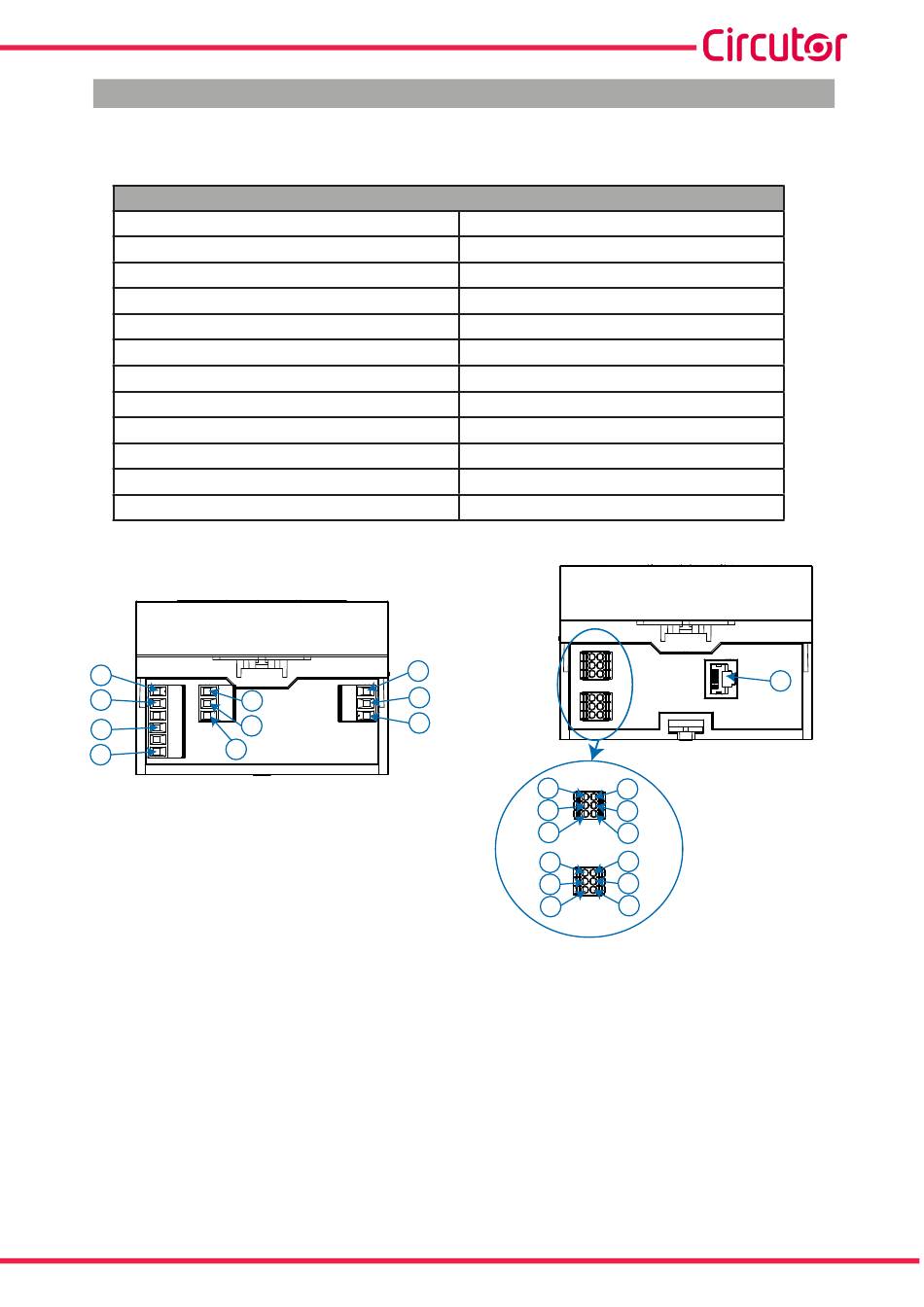

Figure 1: Bornes de l'équipement CVM-D420, CVM-D421�
13 : I2S1, Entrée de courant L2 canal 1
14 : I2S2, Entrée de courant L2 canal 1
15 : I3S1, Entrée de courant L3 canal 1
16 : I3S2, Entrée de courant L3 canal 1
17 : I1S1, Entrée de courant L1 canal 2
18 : I1S2, Entrée de courant L1 canal 2
19 : I2S1, Entrée de courant L2 canal 2
20 : I2S2, Entrée de courant L2 canal 2
21 : I3S1, Entrée de courant L3 canal 2
23 : Connecteur Ethernet
12
11
14
13
16
15
17
18
19
20
21
22
23
9
