3�3�2�-CVM-D440 et CVM-D441
1 : N, Entrée de tension du neutre
2 : V3, Entrée de tension L3
3 : V2, Entrée de tension L2
4 : V1, Entrée de tension L1
5 : S, GND pour RS-485
6 : B-, RS-485
7 : A+, RS-485
8 : D03, Sortie numérique 3
9 : D04, Sortie numérique 4
10 : CD0, Commun pour les sorties numériques
11 : D01, Sortie numérique 1
12 : D02, Sortie numérique 2
13 : CD0, Commun pour les sorties numériques
14 : I1S1, Entrée de courant L1 canal 1
15 : I1S2, Entrée de courant L1 canal 1
16 : I2S1, Entrée de courant L2 canal 1
17 : I2S2, Entrée de courant L2 canal 1
18 : I3S1, Entrée de courant L3 canal 1
19 : I3S2, Entrée de courant L3 canal 1
1
2
3
4
10
Tableau 4:Liste des bornes du CVM-D420, CVM-D421�
Bornes de l'équipement
8
5
6
9
7
10

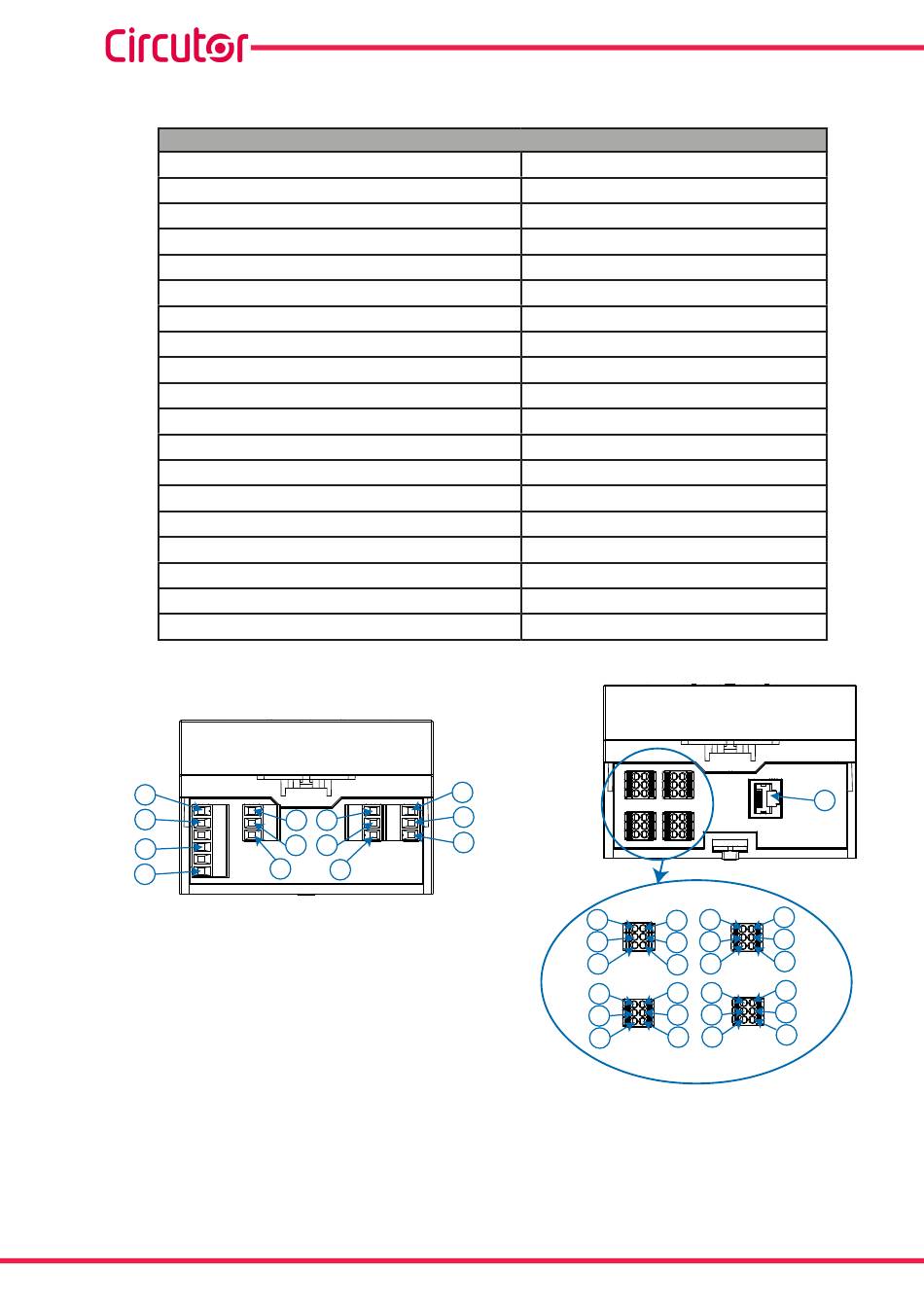

Figure 2: Bornes de l'équipement CVM-D440, CVM-D441�
CVM-D420, CVM-D421, CVM-D440, CVM-D441
20 : I1S1, Entrée de courant L1 canal 2
21 : I1S2, Entrée de courant L1 canal 2
22 : I2S1, Entrée de courant L2 canal 2
23 : I2S2, Entrée de courant L2 canal 2
24 : I3S1, Entrée de courant L3 canal 2
25 : I3S2, Entrée de courant L3 canal 2
26 : I1S1, Entrée de courant L1 canal 3
27 : I1S2, Entrée de courant L1 canal 3
28 : I2S1, Entrée de courant L2 canal 3
29 : I2S2, Entrée de courant L2 canal 3
30 : I3S1, Entrée de courant L3 canal 3
31 : I3S2, Entrée de courant L3 canal 3
32 : I1S1, Entrée de courant L1 canal 4
33 : I1S2, Entrée de courant L1 canal 4
34 : I2S1, Entrée de courant L2 canal 4
35 : I2S2, Entrée de courant L2 canal 4
36 : I3S1, Entrée de courant L3 canal 4
37 : I3S2, Entrée de courant L3 canal 4
38 : Connecteur Ethernet
11
12
13
15
17
19
21
23
25
38
26
27
14
28
29
16
30
18
31
32
20
33
34
22
35
36
24
37
Manuel d'instructions
