CVM-D420, CVM-D421, CVM-D440, CVM-D441
3�4�- SCHÉMAS DE CONNEXION

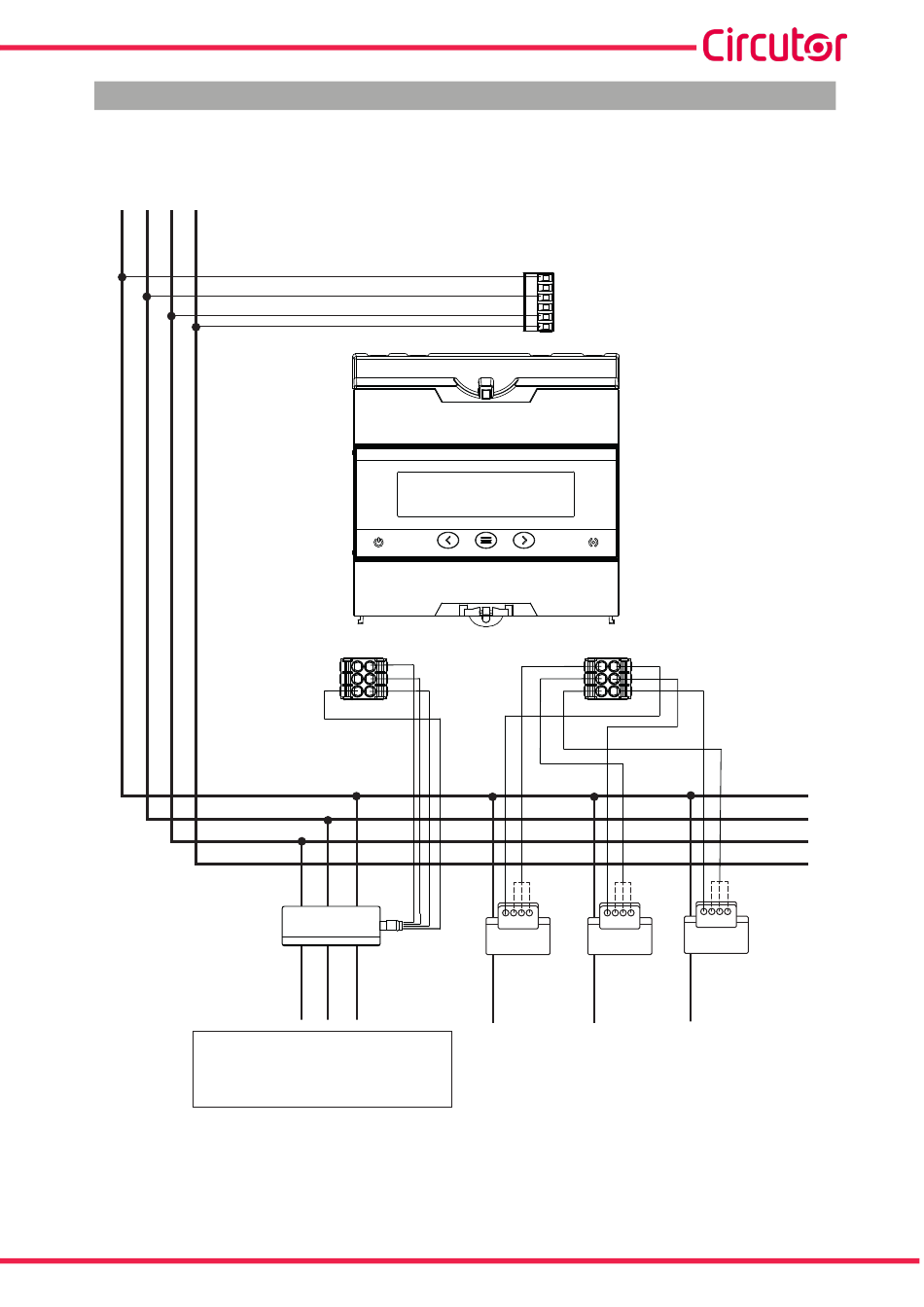

3�4�1�- CVM-D420 : 1 canal triphasé et 3 monophasés (transformateurs MC)
L1 L2 L3 N
L1
L2
L3
N
MC3
Figure 3: 3 CVM-D420 : 1 canal triphasé et 3 monophasés (transformateurs MC)�
Manuel d'instructions
CH1
I1S1
I2S1
I3S2
3P1
2P1
1P1
MC3
3P2
1P2
2P2
L3
L2
L1
Gris/Grey - Rosa/Pink : I1S1
Verde/Green - Blanco/White: I2S1
Rojo/Red - Azul/Blue: I3S1
Marrón/Brown - Verde/Green: I3S2
V1
V2
V3
N
CH2
I1S2
I2S2
I3S2
I3S1
MC1
MC1
L1
L1
I1S1
I2S1
I3S1
MC1
L1
