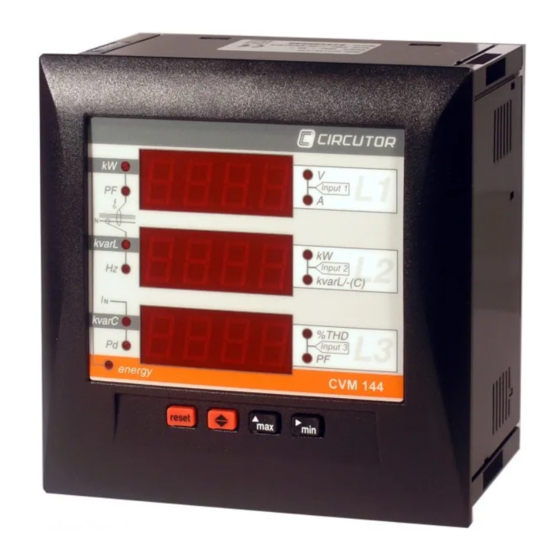

ANALYSEUR DE RÉSEAUX
SÉRIE CVM-144
(Version 6.11 ou supérieure)
MANUEL D'INSTRUCTIONS
( M98170101-02 / 03C )
CIRCUTOR S.A.
(c)

Publicité

Table des Matières
loading

Manuels Connexes pour Circutor CVM-144 Serie

Sommaire des Matières pour Circutor CVM-144 Serie

  • Page 1 ANALYSEUR DE RÉSEAUX SÉRIE CVM-144 (Version 6.11 ou supérieure) MANUEL D’INSTRUCTIONS ( M98170101-02 / 03C ) CIRCUTOR S.A.

  • Page 2: Table Des Matières

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº TABLE DES MATIÈRES ANALYSEUR CVM-144 nº page VÉRIFICATIONS LORS DE LA RÉCEPTION ................2 CARACTÉRISTIQUES GÉNÉRALES....................3 MODELES............................5 INSTALLATION ET MISE EN MARCHE..................6 4.1.- Installation de l’appareil ....................6 4.2.- Liste de bornes du CVM-144 (Bornier alimentation) ............8 4.3.- Liste des bornes du CVM-144 (Module expansion) ............9 4.4.- Schéma de connexion CVM-144 :..................14 FONCTIONNEMENT ........................18...

  • Page 3: Vérifications Lors De La Réception

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 1.- VÉRIFICATIONS LORS DE LA RÉCEPTION Le but de ce manuel est d’expliquer l’installation et l’utilisation de l’analyseur de réseaux type CVM-144 afin d’en obtenir le plus haut rendement. À la réception de l’appareil, vérifiez que : a) L’appareil correspond aux spécifications de votre commande.

  • Page 4: Caractéristiques Générales

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 2.- CARACTÉRISTIQUES GÉNÉRALES L’analyseur de tableau CVM-144 est un instrument de mesure programmable qui offre de nombreuses possibilités d’emplois pouvant être sélectionnées à travers des menus que l’appareil présente au cours de la phase de programmation. Avant de mettre l’appareil en marche, lisez attentivement les chapitres sur la CONNEXION et la PROGRAMMATION et choisissez l’opération la plus appropriée aux données souhaitées.
  • Page 5 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº Grâce à un processeur interne, il permet d’analyser simultanément : Paramètre Symbole Valeur triphasée Tension simple Tension composée Courant Fréquence Puissance active Puissance réactive L kvarL Puissance réactive C kvarL /(-C) Puissance apparente Facteur de puissance...

  • Page 6: Modeles

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 3.- MODELES Code Modèle Mesure du courant 7 70 551 CVM-144 Shunts 7 70 552 CVM-144-ITF Isolées ITF Code Module de expansion Carte 770 570 Mod. CVM 144 C2 7 70 571 Mod.

  • Page 7: Installation Et Mise En Marche

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 4.- INSTALLATION ET MISE EN MARCHE Ce manuel contient des informations et des avertissements que l’utilisateur doit respecter afin de garantir le fonctionnement sûr de l’appareil et de le conserver en bon état de sécurité. Dans son fonctionnement habituel, il ne doit pas être utilisé...
  • Page 8 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº b.- Tension maximum dans le circuit de mesure de la tension : Standard : 300 V c.a. phase-neutre / 520 V c.a. entre phases 45 à 65 Hz Sur commande autres modèles : CVM-144 - mesure 500 V : 500 V c.a.

  • Page 9: Liste De Bornes Du Cvm-144 (Bornier Alimentation)

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 4.2.- Liste de bornes du CVM-144 (Bornier alimentation) (Voir étiquette postérieure) 300 V 230 V 300V 520V Power Supply Nº Description bornes Nº Description bornes *Entrée tension aliment. 0 V Entrée courant IL3 S2 *Entrée tension 230 V c.a.

  • Page 10: Liste Des Bornes Du Cvm-144 (Module Expansion)

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 4.3.- Liste des bornes du CVM-144 (Module expansion) (voir étiquette postérieure) 4.3.1.- Module de base (770 570, 770 573 et 770 576) Description Etiquette Bornier module expansion Mod CVM 144 -C2 (Code: 770 570) Mod CVM 144 RS485-C2 (Code: 7 70 573)
  • Page 11 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 4.3.2.- Module Entrées analogiques (7 70 571, 7 70574 et 7 70577) Description Etiquette Bornier module expansion Mod CVM 144 -C2-Analogue (Code: 7 70 571) Mod CVM 144 RS485-C2-Analogue (Code: 7 70 574) Mod CVM 144 RS232-C2-Analogue (Code: 7 70 577)
  • Page 12 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 4.3.3.- Module Courant de fuite et neutre (7 70 572, 7 70 575 et 7 70578) Description Etiquette Bornier module expansion Mod CVM 144 -C2-Currents R L 2 R L 1 (Code: 7 70 572) 2 5 0 V Mod CVM 144 RS485-C2-Currents...
  • Page 13 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº • Connexion du transformateur WG (Pour la mesure des fuites). Un seul transformateur de la série WG Pert Éter utilisé pour mesurer des fuites de jusqu’à 3 A ou 30 A, dépendante de la connexion que l’on utilise.
  • Page 14 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 4.3.4.- Module Entrées digitales (770 569, 770 579 et 770580) Description Etiquette Bornier module expansion Mod CVM 144 -C2-Digital (Code: 770 569) Mod CVM 144 RS485-C2-Digital (Code: 7 70 579) Mod CVM 144 RS232-C2-Digital (Code: 7 70 580) Mod CVM 144...

  • Page 15: Schéma De Connexion Cvm-144

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 4.4.- Schéma de connexion CVM-144 : a.- Réseau triphasé - 4 fils (basse tension) : 9 10 11 12 ALIMENTATION C.A. Alimentation (Modèle SDC) Borne Description + V c.c. - V c.c.
  • Page 16 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº b.- Réseau triphasé - 3 fils (basse tension ) : 9 10 11 12 ALIMENTATION C.A. Alimentation (Modèle SDC) Borne Description + V c.c. - V c.c.
  • Page 17 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº c.- Réseau triphasé - 3 fils (2 Transformateurs de tension et 3 de courant) : 9 10 11 12 ALIMENTATION C.A. Alimentation (Modèle SDC) Borne Description + V c.c. - V c.c.
  • Page 18 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº d.- Réseau triphasé - 3 fils (2 Transformateurs de tension et 2 de courant) : 9 10 11 12 ALIMENTATION C.A. Alimentation (Modèle SDC) Borne Description + V c.c. - V c.c.

  • Page 19: Fonctionnement

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 5.- FONCTIONNEMENT L’appareil est composé de 3 écrans de leds. Chaque écran dispose, en plus, de points ou voyants lumineux (couleur rouge). Celui qui est allumé indique le paramètre affiché sur l’écran à ce moment-là. Lorsqu’on met le CVM-144 sous tension, on voit apparaître deux écrans qui indiquent la version du logiciel et la configuration du hardware.
  • Page 20 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº En appuyant sur la touche « max » ou « min », les trois écrans affichent les valeurs maximums ou minimums respectivement du paramètre affiché à ce moment- là selon l’indication lumineuse. Cette fonction est activée tant que vous maintenez la touche enfoncée.

  • Page 21: Programmation (Menu Setup)

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.- PROGRAMMATION (menu SETUP) La programmation du CVM-144 est réalisée à travers une série de menus de SETUP. Pour accéder au menu de la programmation, il faut appuyer en même temps sur les touches MAX et MIN dans le programme principal.

  • Page 22: Tensions Simples Ou Composées

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.1.- Tensions simples ou composées Une fois dans « set », l’écran affiche les tensions des phases L1, L2 et L3. Tensions simples (entre phase et neutre) U1, U2, U3 Tensions composées (entre phase et phase) : U12, U23, U31 (a) Pour sélectionner l’une des tensions, il suffit d’appuyer sur la touche noire «...

  • Page 23: Rapports De Transformation De La Tension

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.3.- Rapports de transformation de la tension 6.3.1.- Primaire du transformateur de tension L’écran affiche le mot « SET U P » suivi de 5 digits. Ceux-ci nous permettent de programmer le primaire du transformateur de tension.

  • Page 24: Primaire Du Transformateur De Courant

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.3.2.- Secondaire du transformateur de tension Cette option nous permet de programmer le secondaire du transformateur de tension. Comme nous le voyons ci-après, trois digits seulement sont disponibles : SET U - - - La manière de procéder est la même que celle du chapitre précédent :...

  • Page 25: Relation De Transformation Pour Courants De Neutre Et Fuites

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº REMARQUE : Il existe une limite dans la programmation du primaire de courant : la valeur maximale programmable du primaire dépend du fait que le produit du rapport de transformation du primaire de tension et du rapport du primaire de courant ne dépasse pas 20 000 000.
  • Page 26 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.5.2.- Rang de mesure du courant de fugue: 3 A ou 30 A À l’écran apparaît "SET A_L" . Il faudra choisir le rang de l’entrée des courants de fuite à laquelle on a connecté le tore WG. Il existe deux possibles programmations (qui devront correspondre avec la connection): 3 A ou 30 A.

  • Page 27: Programmation Des Écrans Du Maximètre

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.6.- Programmation des écrans du maximètre Au moyen de la touche « », l’écran du CVM-144 affiche successivement : 1.- PARAMÈTRE À CONTRÔLER : (« Pd Code xx ») Aucun Puissance active triphasée kW III...

  • Page 28: Programmation Page Par Défaut

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.7.- Programmation page par défaut Cette option permet de choisir entre page fixe ou tournante : a.- Page fixe (vous passez de l’une à l’autre en appuyant sur la touche « ») : vous choisissez la page qui apparaîtra la première lorsque vous mettrez le CVM-144 sous tension (ou lorsque vous effectuerez un reset).

  • Page 29: Mise À Zéro Des Compteurs D'énergie

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.9.- Mise à zéro des compteurs d’énergie L’écran affiche « CLR ENER no » (éliminer compteurs d’énergie). Touche « max » : elle permet de choisir OUI (yes) mise à zéro ou NON (NO). Touche «...

  • Page 30: Programmation Thd Ou D

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.10.- Programmation THD ou D dHAR dHAR Il est possible de programmer deux types de distorsion harmonique: valeur totale de distorsion harmonique reliée à la valeur du fondamental. Thd % : valeur totale de distorsion harmonique reliée à la valeur efficace (RMS ) .

  • Page 31: Écran Supplémentaire Avec Sorties De Relais (2 Relais)

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.11.- Écran supplémentaire avec sorties de relais (2 relais) Ces sorties permettent de programmer le CVM-144...C2 pour : A. Impulsion tous les x kW.h ou kvar.h (énergie). Il est possible de programmer la valeur correspondant à...
  • Page 32 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº Paramètre Symbole Code Paramètre Symbole Code cos ϕ triphasée cos ϕ Puissance active triphasée kW III Puissance inductive kvarL III Facteur de puissance PF III triphasée triphasée Puissance capacitive kvarC III Fréquence triphasée...
  • Page 33 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº a.- Si un paramètre d’ÉNERGIE est choisi: kW.h (31) , kvarh.L (32) ou kvarh.C (33) OUT 1 RELAIS 1 PULS xxxx Kw.h / impulsion (1) Valeur d’énergie en kW.h : quatre digits avec une virgule flottante Pour la programmation : - Touche «max»...
  • Page 34 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº b.- Conditions d’ALARME (1 condition pour chaque relais) : Si vous choisissez en (1) n’importe quelle variable (sauf celles de l’énergie), vous pourrez programmer deux sorties en tant qu’alarme. Il est possible de programmer pour chaque sortie : N’importe quelle variable mesurée par le CVM Valeur MAXIMUM...
  • Page 35 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº b.1.- Programmation de la valeur maximum à contrôler : OUT 1 RELAIS 1 AL HI 0.000 Valeur maximum La touche « max » augmentera la valeur du digit clignotant à ce moment-là (0,1...9, signe -- ).
  • Page 36 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº ACTIVATION ALARMES : les alarmes dépendent des valeurs MAXIMUM et MINIMUM programmées. MIN + MAX +                                 ======                    max >...
  • Page 37 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº La valeur de DELAY programmée est appliquée autant à la connexion qu’à la déconnexion lorsque les conditions d’alarme se produisent. Les unités selon lesquelles sont programmées les différentes variables sont les suivantes : Variable Format...

  • Page 38: Ecrans Additionnels Avec Sorties Et Entrées 4 - 20 Ma

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.12.- Ecrans additionnels avec sorties et entrées 4 – 20 mA Le CVM-144, avec un module du type “Analogue”, dispose d’entrées et sorties de 4 - 20 mA c.c. ou de 0 - 20 mA c.c. (en option les entrées peuvent être 0-10V). 6.12.1.- Ecrans supplémentaire avec sorties 4 - 20 mA On pourra programmer pour obtenir une sortie proportionnelle à...
  • Page 39 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº c.- Offset de l’échelle: Valeur du paramètre auquel on donne pour origine zéro de l’échelle. dA 1 SORTIE D/A nº 1 Zero Zéro de l’échelle. x.xxx permet choisir le zéro de l’échelle (quatre digits avec virgule flottante).
  • Page 40 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº Pour passer à l'option suivante, appuyer sur "display": la programmation de la deuxième sortie apparaît (seulement si l’on dispose de celle-ci) dA 2 SORTIE D/A nº 2 code xxxx On procède de la même façon que pour les points précédents.
  • Page 41 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 6.12.2.- Écrans additionnels avec entrées 4 - 20 mA On pourra programmer les entrées analogiques 4-20 mA (en option, 0-10V) de façon à ce que, à travers l’écran et les communications on dispose du signal procéssé.
  • Page 42 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº c.- Offset de l’échelle: Valeur du paramètre auquel on donne la valeur zéro de l’échelle. In 1 ENTRÉE A/D nº 1 Zero Zéro de l’échelle. x.xxx permet choisir le zéro de l’échelle (quatre digits avec virgule flottante).

  • Page 43: Caractéristiques Techniques

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 7.- CARACTÉRISTIQUES TECHNIQUES Circuit d’alimentation : voir caractéristiques sur partie arrière CVM-144 - CVM-144..: Monophasée 230 V c.a. Tolérance tension : -10 % / +15 % Fréquence : 50 - 60 Hz Consommation .......
  • Page 44 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº Caractéristiques relais mesure : selon modèle - Puissance de manœuvre max. : 750 VA - Tension de manœuvre max. 250 V c.a. - Intensité de manœuvre max. 3 A (Resistifs) - Vie mécanique 3 x 10 manœuvres...

  • Page 45: Consignes De Sécurité

    10.- SERVICE TECHNIQUE En cas de doute concernant le fonctionnement ou une panne de l’appareil, contactez le service technique de CIRCUTOR S.A. CIRCUTOR S.A. - Service Posventa Vial Sant Jordi, s/n 08232 - Viladecavalls Tél –...

  • Page 46: Communications Cvm-144

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 11.- COMMUNICATIONS CVM-144... ---- Un ou plusieurs appareils CVM-144... peuvent être connectés à un ordinateur. Ce système permet non seulement le fonctionnement habituel de chaque appareil mais également la centralisation des données à un seul point. Le CVM-144... possède une sortie de communication série type RS-485 ou RS-232 (selon le modèle).

  • Page 47: Connexion Réseau Rs-485 À Un Ordinateur Pc ( Rs-232 )

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 11.2.- Connexion réseau RS-485 à un ordinateur PC ( RS-232 ) DB-9 RS-232 CONVERTISSEUR RS-232 / RS-485 RS-485 CVM-144 20 ( + ) CVM-144 19 ( - ) 18 GND * Si vous utilisez le convertisseur RS485/232 avec un contrôle de RTS (code 770208), il n’est pas nécessaire d’utiliser la connexion de la broche 7 sur la partie 232.

  • Page 48: Connexion Rs-232 À Un Ordinateur Pc ( Rs-232 )

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 11.3.- Connexion RS-232 à un ordinateur PC ( RS-232 ) DB-9 DB-9 RS-232 RS-232 CVM-144 20 Tx CVM-144 CVM-96 19 Rx 18 GND...

  • Page 49: Protocole Modbus

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 11.4.- Protocole MODBUS © L’analyseur de réseaux de type CVM144 peut communiquer en utilisant le protocole MODBUS© décrit ci-après. Le protocole MODBUS utilise le mode RTU (Remote terminal Unit ). Chaque 8-bit byte dans un message contient deux 4-bits caractères hexadécimaux.
  • Page 50 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº a.- Registres assignés aux différentes variables mesurées par le CVM-144 : REGISTRES MODBUS HEXADÉCIMAL (longs) VARIABLE Unités Valeur Valeur Valeur ACTUELLE MAXIMUM MINIMUM Tension phase - V 1 V x 10 00-01 60-61 C0-C1...
  • Page 51 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº REGISTRES MODBUS HEXADÉCIMAL (longs) VARIABLE Unités Valeur Valeur Valeur ACTUELLE MAXIMUM MINIMUM Fréquence (L1) - Hz Hz x 10 28-29 88-89 E8-E9 Tension ligne L1-L2 - V12 V x 10 2A-2B 8A-8B EA-EB...
  • Page 52 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº REGISTRES MODBUS (long) VARIABLE Unités HEXADÉCIMAL Fondamental 1F4-1F5 212-213 230-231 Harmonique 2 1F6-1F7 214-215 232-233 Harmonique 3 1F8-1F9 216-217 234-235 Harmonique 4 1FA-1FB 218-219 236-237 Harmonique 5 1FC-1FD 21A-21B 238-239 Harmonique 6 1FE-1FF 21C-21D...
  • Page 53 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº EXEMPLE QUESTION 0A 04 00 00 00 0A 71 76 Numéro du périphérique, 10 en décimal Fonction de lecture 00 00 Registre dans lequel vous souhaitez commencer la lecture 00 0A Nombre de registres à...
  • Page 54 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº b.- Lecture entrées et sorties numériques Question Réponse Sorties numériques Entrées numériques NP0100000008 CRC NP0100100004 CRC NP0101XXCRC Où : NP Nº périphérique XX (byte hexadécimal) passe à binaire b7 b6 b5 b4 b3 b2 b1 b0 Entrées numériques Sorties numériques (770 579 y 770 580)

  • Page 55: Annexe A : Deuxième Setup Du Cvm-144

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 12.- ANNEXE A : Deuxième SETUP du CVM-144 Il est possible d’accéder à un deuxième MENU de SETUP permettant de configurer le CVM-144 selon des options autres que l’option standard. Pour y accéder, procédez de la manière suivante : Sans alimentation dans le CVM-144, appuyez à...
  • Page 56 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº - n PER : Nº périphérique 001 à 255 - Baud 1 : (vitesse) 1.200 - 2.400 - 4.800 - 9.600 - 19.200 bauds - Parité : No , even (pair), odd (impair) - LEN : (longueur) 8 bits - Stop bits : 1 ou 2...

  • Page 57: Annexe B: Mise En Place Du Module Expansion Au Cvm-144

    ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº 13.- ANNEXE B: Mise en place du module expansion au CVM-144 Pour la mise en place du module d‘expansión dans un CVM-144 il faut subire les suivants pas: Vérification de l’acceptation du module 1.
  • Page 58 ----- Appareil de mesure CVM- -------- M-981 701 --- Page Nº Introduction du nouveau module 5. Introduire le module dans le rail (deuxième en commençant Aut.), avec composants vers en bas (voir photo) 6. Introduire le module doucement, en vérifiant que les pins rentrent bien dans le connecteur, jusqu’à...
