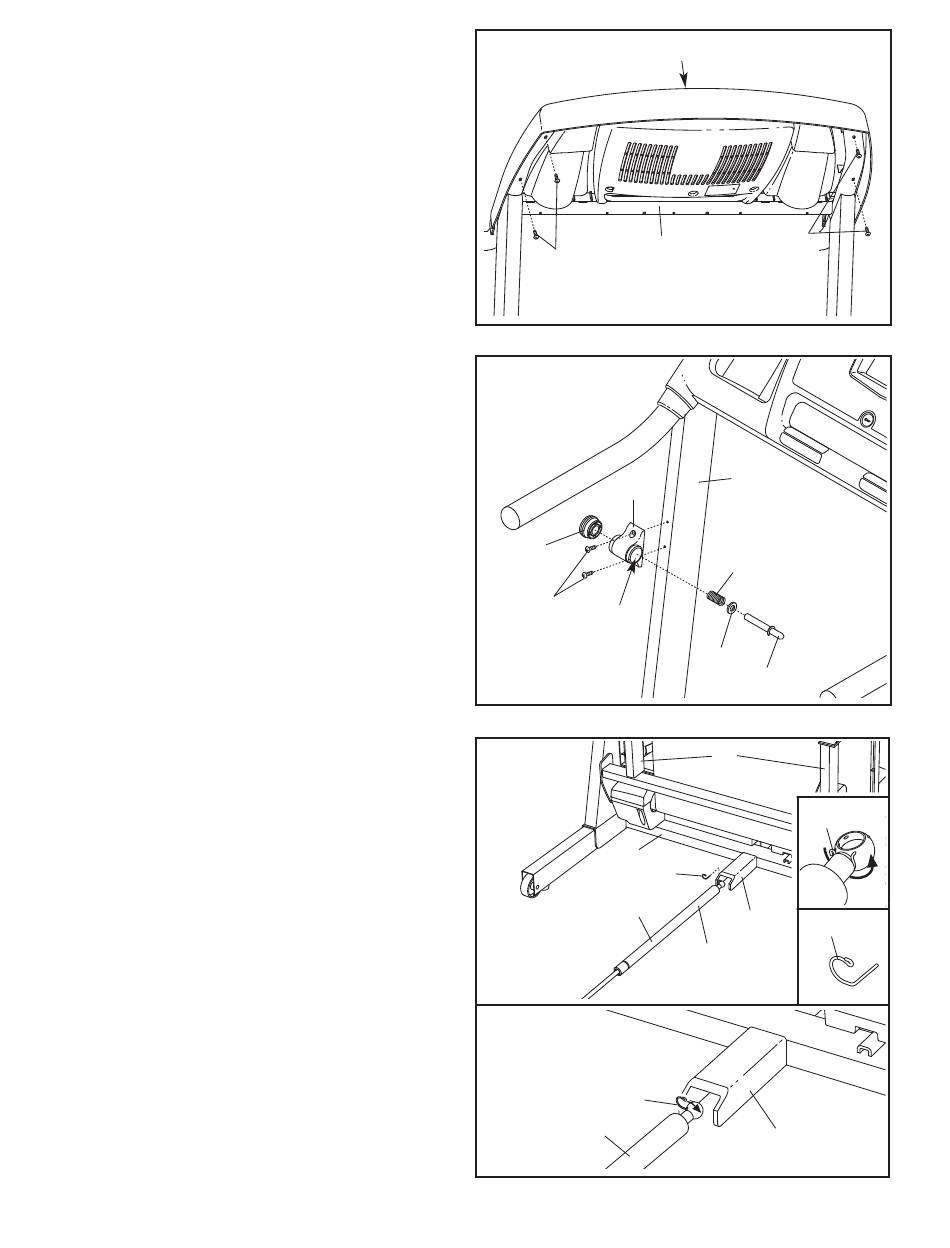

8. Serrez à la main quatre Vis (3) supplémentaires
à lʼintérieur de la Rampe (20) et lʼassemblage de
la console. Ensuite, serrez les neuf Vis utili-
sées à lʼétape 7 et à cette étape-ci; ne serrez
pas les Vis à lʼexcès.
Branchez le cordon dʼalimentation comme indi-
qué à la page 11, et allumez le courant comme
décrit à la page 13. Remarque : il est possible
que le tapis de course se soulève à lʼinclinaison
maximale puis retourne au niveau minimal.
9. Attachez le Logement du Loquet (73) au
Montant (84) gauche à lʼaide de deux Vis (3).
Assurez-vous que le grand trou se trouvant
dans le Logement du Loquet est sur le côté
illustré. Ne serrez pas les Vis à fond.
Si la goupille nʼest pas installée dans le
Logement du Loquet (73), retirez le bouton hors
de la tige. Assurez-vous que le col et le ressort
sont sur la goupille, comme illustré. Insérez la
goupille dans le Couvercle du Loquet, et repla-
cez le bouton sur la goupille en serrant.
10.Placez le tapis roulant dans la position de range-
ment (reportez-vous à la section COMMENT
PLIER ET DEPLACER LE tapis roulant à la
page 24).
Puis, placez lʼextrémité du cylindre de lʼAmortis-
seur (92) près du support de la base des
Montants (84).
Voir les deux petit dessins en encadré. A
lʼaide de votre ongle ou de lʼextrémité dʼun tour-
nevis, appuyez sur le bout de la Goupille de
lʼAmortis-seur (25) pour le décoincer de
lʼAmortisseur (92). Puis, tournez la Goupille de
lʼAmortisseur et enlevez-le de lʼAmortisseur.
Veillez à ne pas perdre la Goupille de
lʼAmortisseur.
Référez-vous au schéma 10a. Appuyez
lʼextrémité du cylindre de lʼAmortisseur (92) sur
la bille du support. Puis, insérez lʼextrémité de la
Goupille de lʼAmortisseur (25) à travers deux
des petits trous situés à lʼextrémité de
lʼAmortisseur. Tournez ensuite la Goupille de
lʼAmortisseur jusquʼà ce quʼelle se fixe à
lʼAmortisseur.
8
Assemblage de la Console
3
9
73
Bouton
3
Grand
Trou
10
84
92
10a
25
92
9
3
20
84
Ressort
Col
Goupille
58
25
25
Support
25
Cylindre
Support
