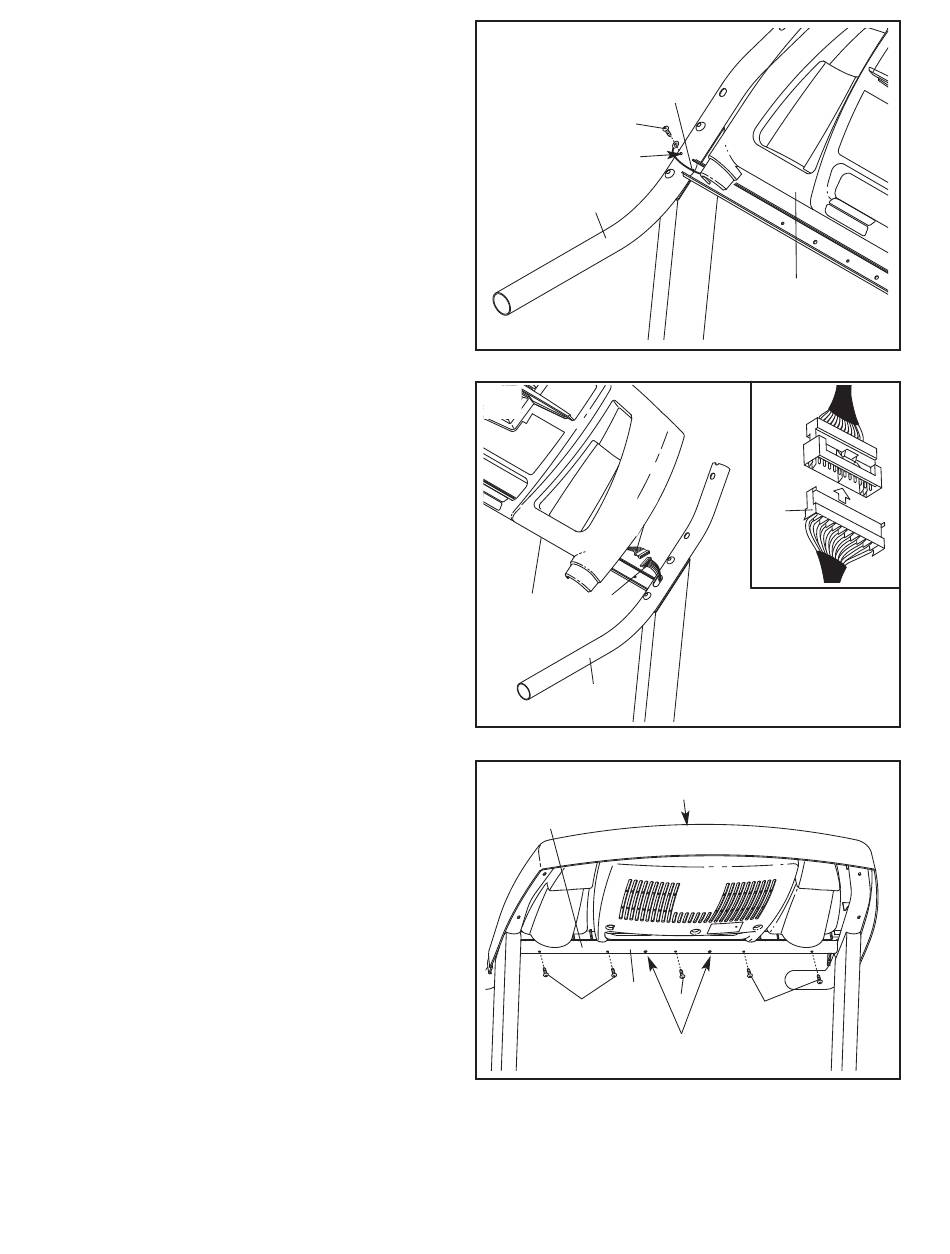

5. Pendant quʼune autre personne supporte la
console près de la Rampe (20), reliez le fil de
mise à terre à lʼendroit du trou indiqué dans la
Rampe à lʼaide dʼune Vis de Terre de 1/2" (33).
6. Pendant que la deuxième personne tient toujours
lʼassemblage de la console, localisez le groupe-
ment de fils sous lʼassemblage de la console.
Branchez le groupement de fils de lʼassemblage
de la console sur le Groupement de Fils du
Montant (77). Faites bien attention de bran-
cher les prises correctement (voir le schéma
en encadré) ; les prises devraient glisser faci-
lement les unes dans les autres et
sʼenclencher. Si les prises ne glissent pas faci-
lement lʼune dans lʼautre et ne sʼenclenchent
pas, tournez une prise et essayez à nouveau. SI
LES PRISES NE SONT PAS BRANCHEES
CORRECTEMENT, LA CONSOLE PEUT ÊTRE
ENDOMMAGEE QUAND LE COURANT EST
BRANCHE. Enfilez ensuite les connecteurs
dans la Rampe (20).
7. Posez la console sur la Rampe (20). Prenez
garde à ne pas pincer lʼun ou lʼautre des fils.
Assurez-vous que le fil de mise à terre (voir
lʼétape 5) et le groupement de fils de la
console (voir lʼétape 6) se retrouvent à
lʼintérieur du canal indiqué.
Serrez à la main cinq Vis (3) à lʼintérieur de la
Rampe (20) et de la console. Engagez les cinq
Vis sans toutefois les serrer immédiatement.
Nʼinsérez pas de Vis à lʼintérieur des deux
trous indiqués.
5
Fil de
33
Trou
20
6
Fil
Assemblage
77
de la
Console
20
7
Assemblage de la Console
Chaîne
20
3
Aucune Vis
8
Terre
Assemblage
de la Console
77
3
3
