Étape 7 En fonction du Type d'ordre, dans le champ Étape, définissez la valeur de différence minimale
entre deux commandes de contrôle de la puissance consécutives.
Étape 8 Si l'option Contrôle en boucle ouverte est sélectionnée, configurez les paramètres suivants.
i. Dans le champ Valeur d'échantillonnage inférieure à la limite inférieure
associée, saisissez le rapport de limite de puissance à envoyer lorsque la valeur
d'échantillonnage du canal AI est inférieure à la limite inférieure.
ii. Dans la liste déroulante Valeur d'échantillonnage inférieure à la limite inférieure
associée DO, sélectionnez le port DO associé.
Si la valeur d'échantillonnage du canal AI est inférieure à la limite inférieure, ce
port DO sera activé pour effectuer l'action spécifiée.
iii. Dans le champ La valeur d'échantillonnage est inférieure à la limite inférieure du
temps de résolution des défauts, définissez le temps nécessaire pour que le port DO
revienne à l'état initial en cas de chute de la valeur d'échantillonnage du canal AI en
dessous de la limite inférieure.
iv. Dans le champ Valeur d'échantillonnage supérieure à la limite supérieure
associée, définissez le rapport de limite de puissance à envoyer lorsque la valeur
d'échantillonnage du canal AI est supérieure à la limite supérieure.
v. Dans la liste déroulante Valeur d'échantillonnage supérieure à la limite supérieure
associée DO, sélectionnez le port DO associé.
Si la valeur d'échantillonnage du canal AI est supérieure à la limite supérieure, ce
port DO sera activé pour effectuer l'action spécifiée.
vi. Dans le champ La valeur d'échantillonnage est supérieure à la limite supérieure
du temps de résolution des défauts, définissez le temps nécessaire pour que le
port DO revienne à l'état initial si la valeur d'échantillonnage du canal AI dépasse la
limite inférieure.
Étape 9 Cliquez sur Enregistrer.
- - FIN

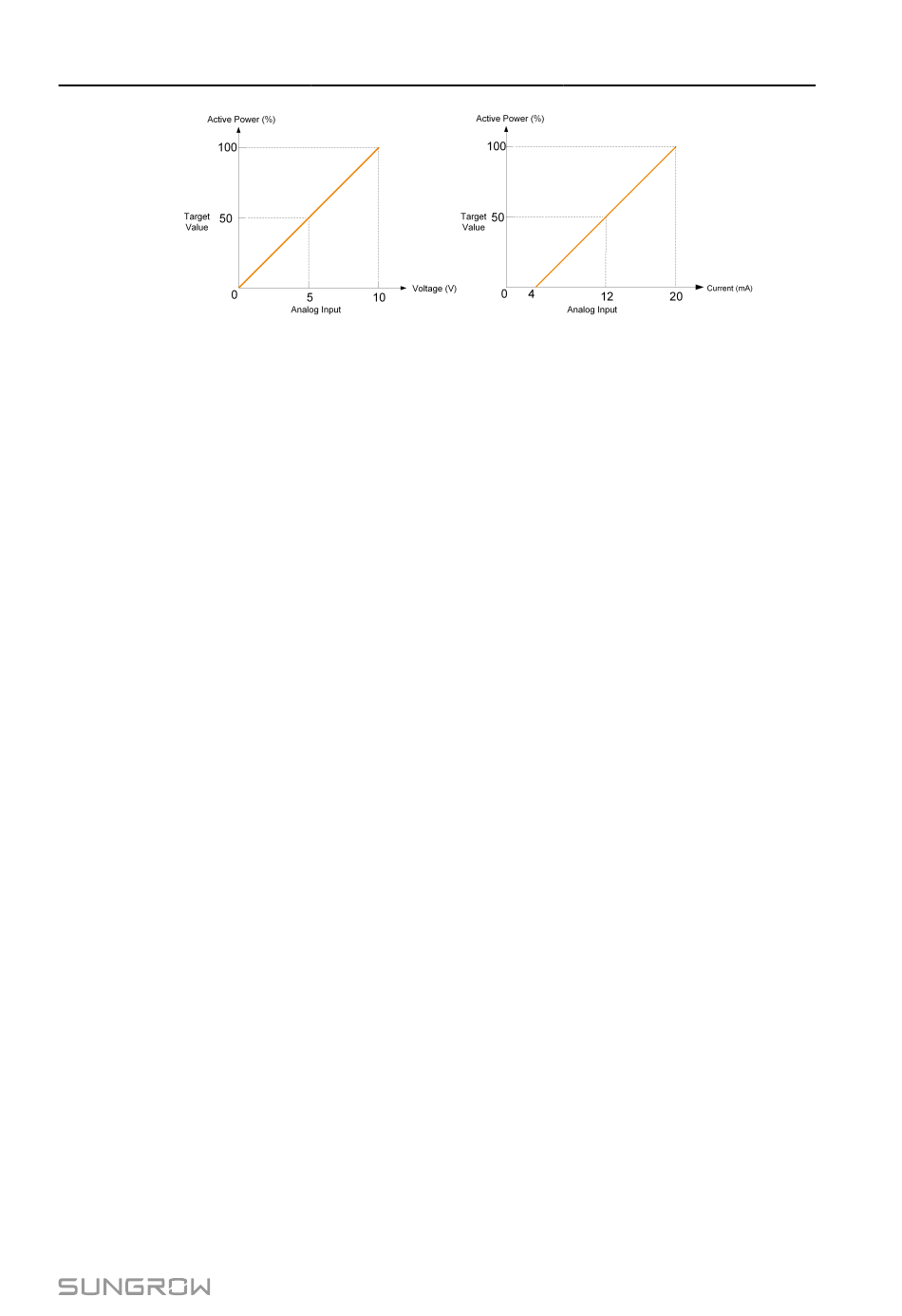

Figure 8-9 Exemple de relation entre les valeurs
d'entrée analogiques et les valeurs cibles
