8.2.2 Interface de commande analogique
• Les interfaces de commande analogiques se trouvent en bas du Logger1000, et
comprennent un total de 4 ports d'entrée analogiques.
• Le Logger1000 prend en charge 4 entrées analogiques : 4-20 mA pour le courant ou
0-10 V pour la tension.
Tableau 8-2 Définition du signal de l'interface de commande analogique
Signal
1+，1-，2+，2-，3+，3-，4+，4-
8.2.3 Interface de commande DRM
• L'interface de commande DRM est située en bas du Logger1000.
• L'interface DRM fonctionne avec les ports DI1 à DI4 pour implémenter la fonction DRM.
• Pour activer la fonction DRM, le Logger1000 doit se connecter à un appareil de
validation de réponse à la demande externe (DRED). La connexion peut être établie via
des bornes de câblage ou un connecteur RJ45.

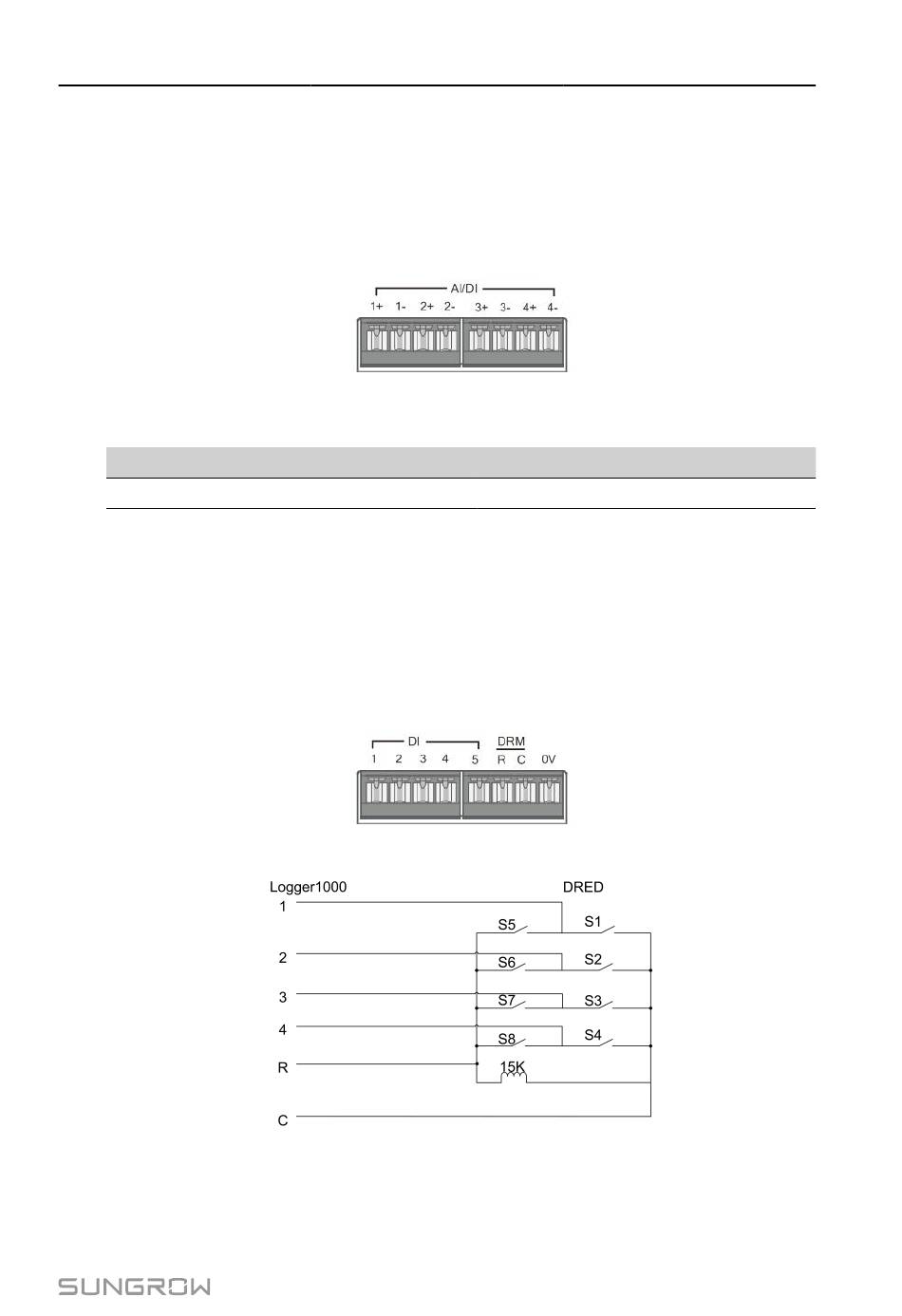

Figure 8-6 Interface de commande analogique
Figure 8-7 Interface de commande DRM
Figure 8-8 Aperçu du circuit de la connexion au DRED
8 Contrôle de la puissance (Système PV)
Définition
4 canaux d'entrée analogique
79
